设计编号：T3962405M
首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览

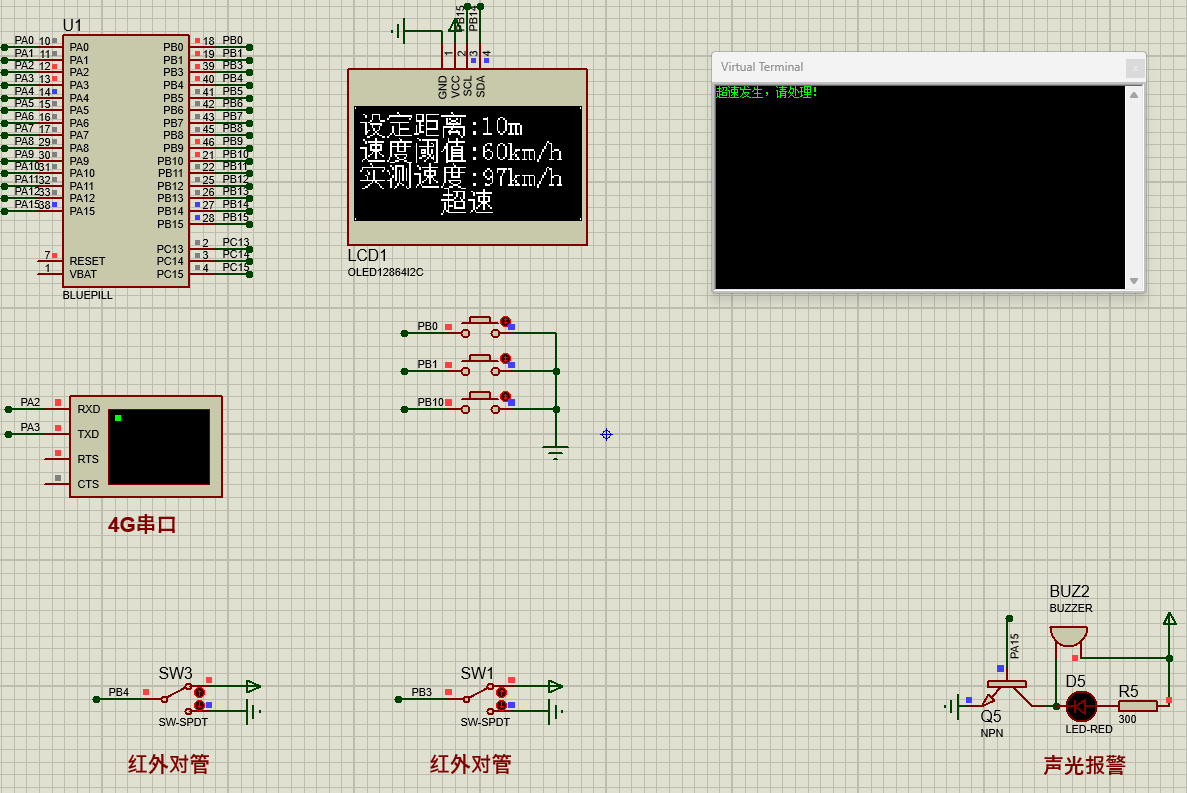

仿真视频演示：
软件安装：

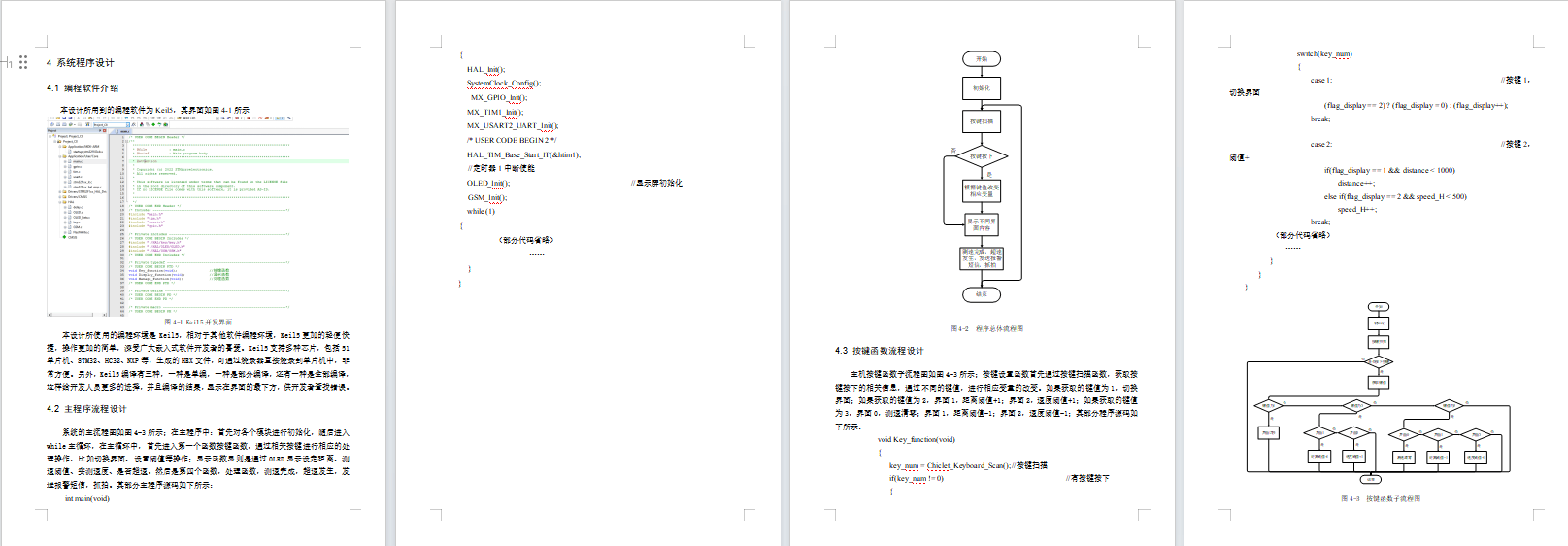

资料预览
效果图：
总体资料：
总体资料：

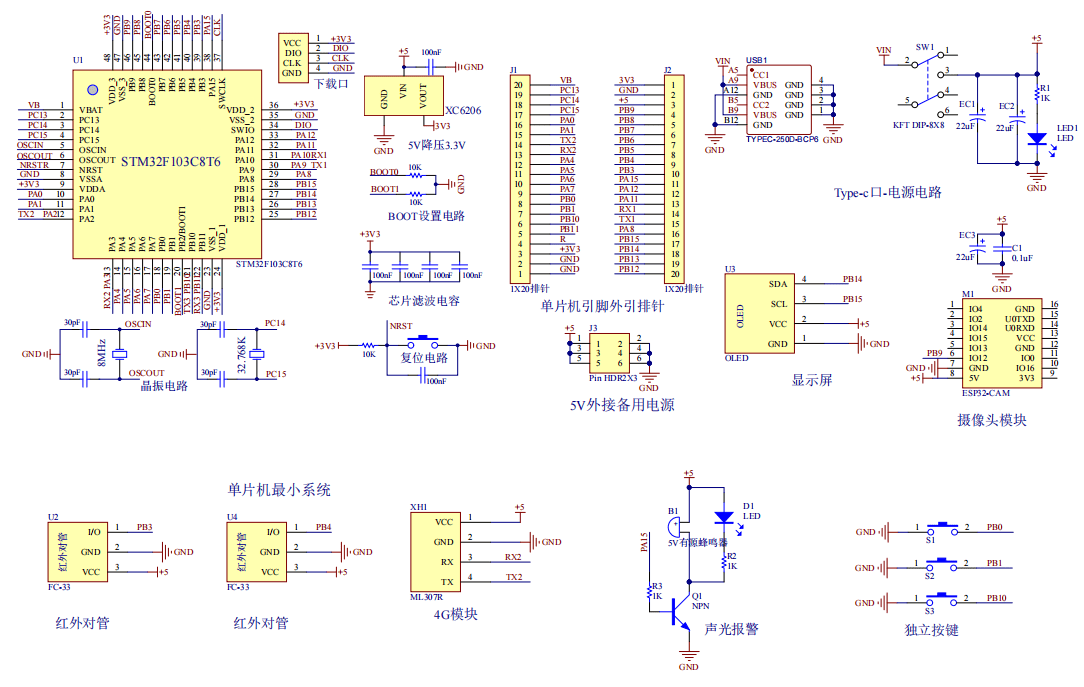

原理图：

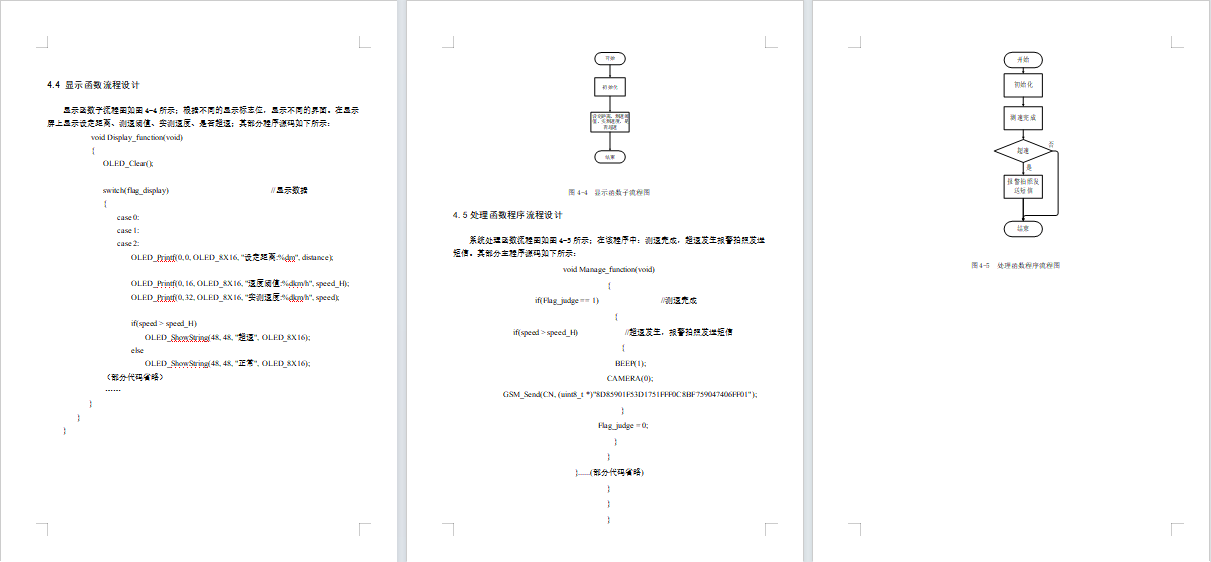

软件设计流程：

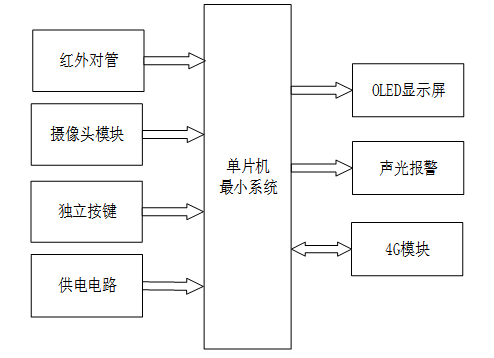

软件设计流程：系统框图：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的车辆超速系统的设计与实现 ，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是红外对管，检测测速A点与B点；第二部分是摄像头模块，进行抓拍；第三部分是独立按键，进行切换界面、设置阈值；第四部分供电电路，给整个系统供电。输出由三部分组成，第一部分是OLED显示屏，显示设定速度阈值，计算出的车辆通行速度，判定情况（正常/超速）。第二部分是声光报警，判定超度，声光报警提醒；第三部分是4G模块，超度发送短信。

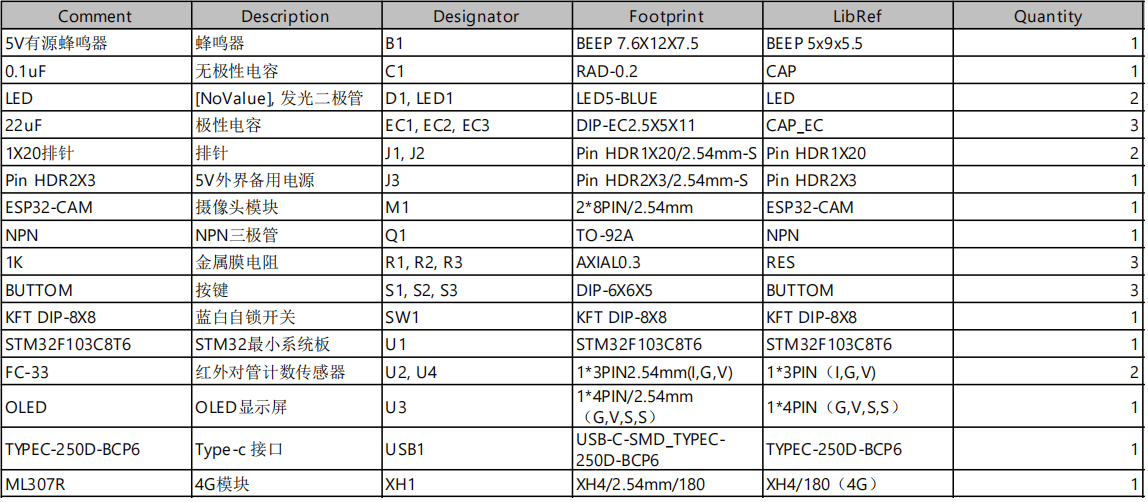

硬件清单：
