编号：

T4412402M

设计简介：

本设计是基于stm32的智能手机柜设计，主要实现以下功能：

1. 通过时钟模块可以获取时间
2. 通过舵机模拟开锁和关锁的功能
3. 可以通过按键设置上锁时间，到达时间后，可以通过指纹进行解锁，如果指纹错误三次进行报警
4. 可以通过按键切换模式，考场模式：可以定时上锁和开锁时间；学习模式：上锁后，可以通过显示屏显示励志语录，到达上锁时间或者允许开锁时间，会播报励志语音
5. 通过电池进行供电，显示屏显示电量
6. 通过WiFi模块连接手机，手机端显示数据，以及设置定时

电源： 18650锂电池
传感器：时钟模块
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，语音模块，舵机
人机交互：独立按键，WiFi模块，指纹模块

标签：STM32、OLED12864、ESP8266、SU-03T、SG90、AS608、DS1302

题目扩展：基于物联网的手机收纳柜系统，基于单片机的智能存放柜系统

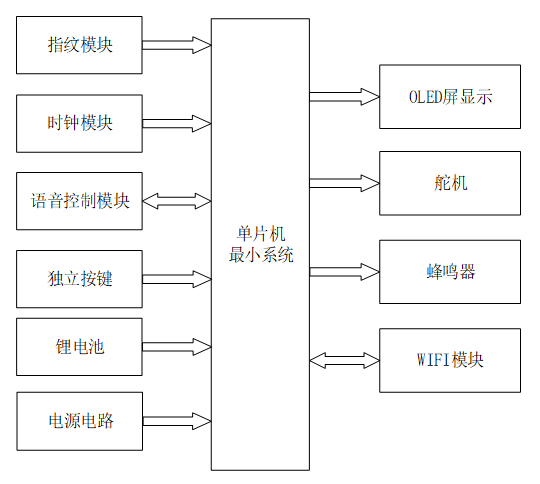

基于 STM32 的智能手机柜设计

一、主控部分

二、输入部分

1. 指纹模块：通过指纹识别实现柜门解锁功能
2. 时钟模块：获取实时时间，用于时间关联功能（如时间段设置、闹钟等）
3. 语音控制模块：接收语音指令，同时提供语音播报提示
4. 独立按键：用于切换界面、添加 / 删除指纹、修改时间、调节灯光亮度及设置闹钟时间等操作
5. 电池模块：储存电能，为系统提供备用或移动供电支持
6. 供电电路：为整个智能手机柜系统稳定供电

三、输出部分

1. OLED 显示模块：显示定制时间段、励志文案、柜门开锁 / 闭锁状态等信息
2. 舵机模块：模拟柜门锁的开关动作，实现解锁与闭锁功能
3. 蜂鸣器报警模块：当指纹解锁错误次数超过三次时，触发蜂鸣器报警提醒
4. WIFI 模块：将系统运行数据（如解锁记录、设备状态）上传至云平台，同时连接手机 APP，支持远程监控与控制
