设计编号：T0562605M

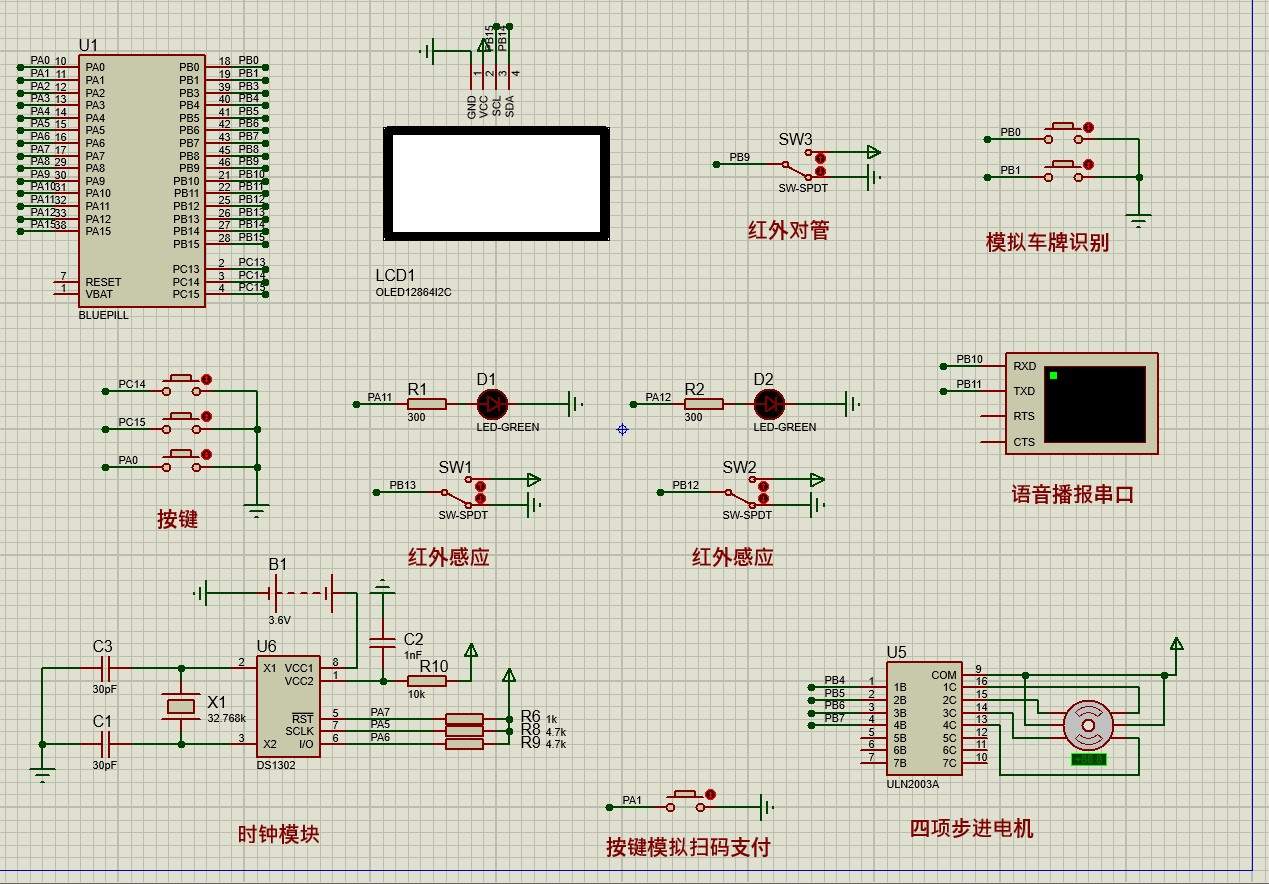

仿真视频演示：
软件安装：
资料预览
效果图：

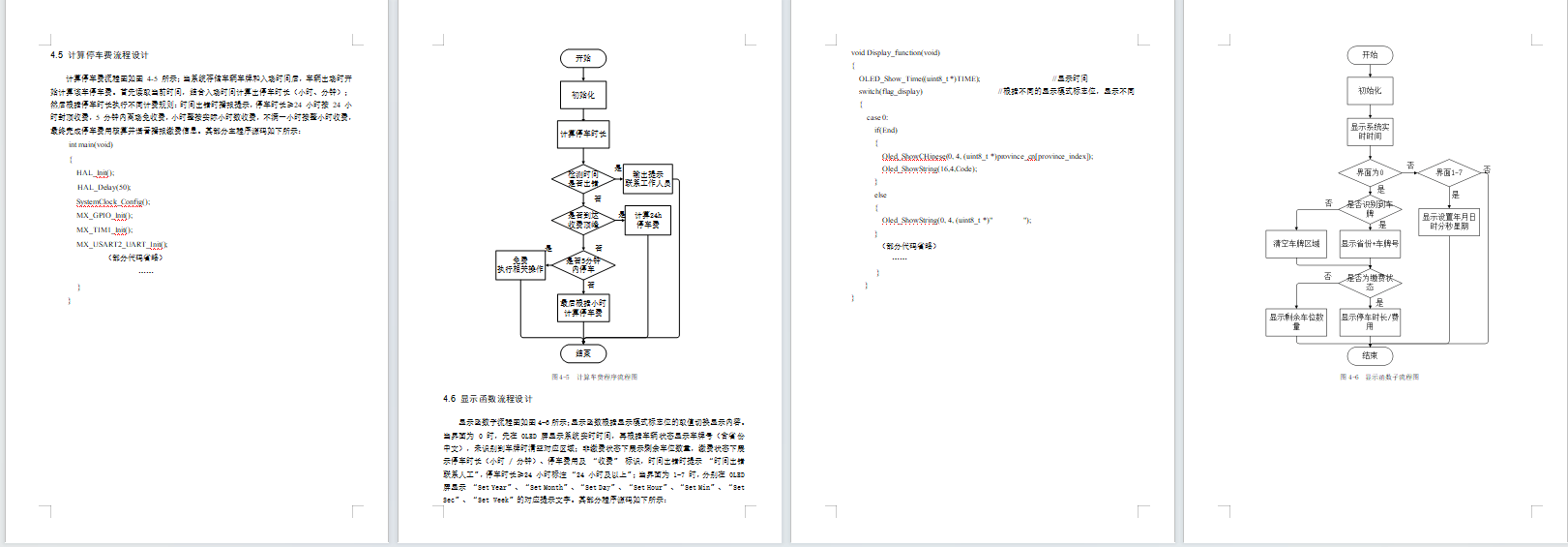

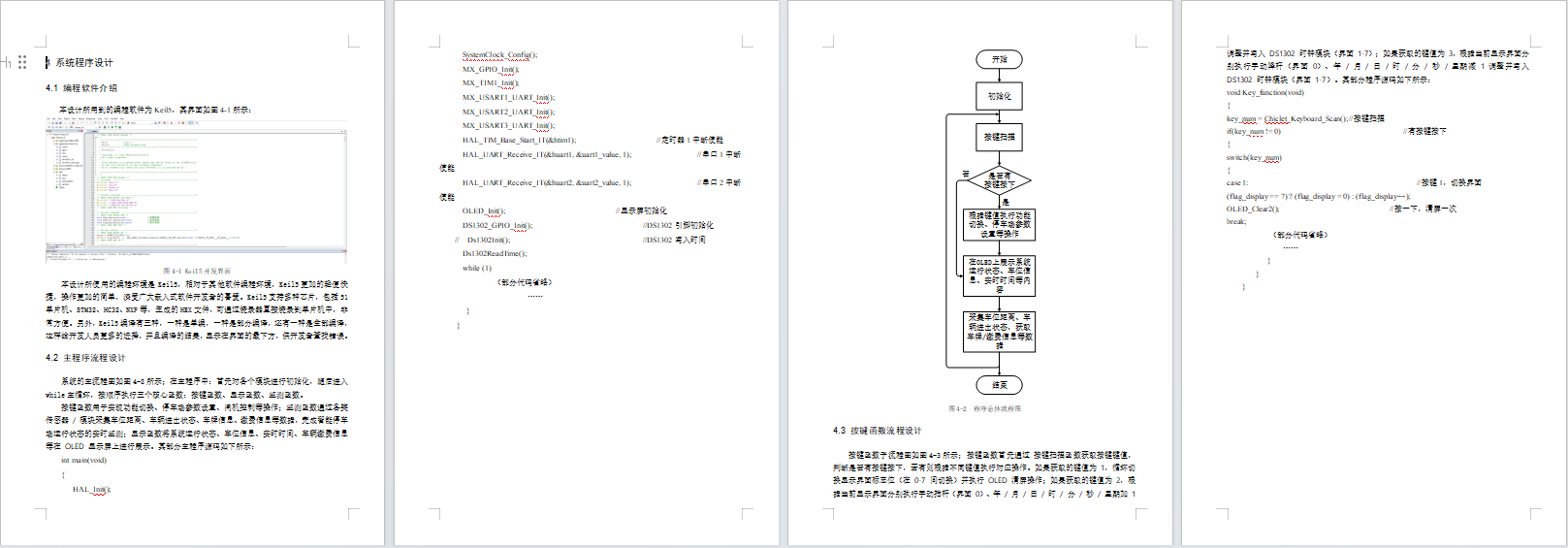

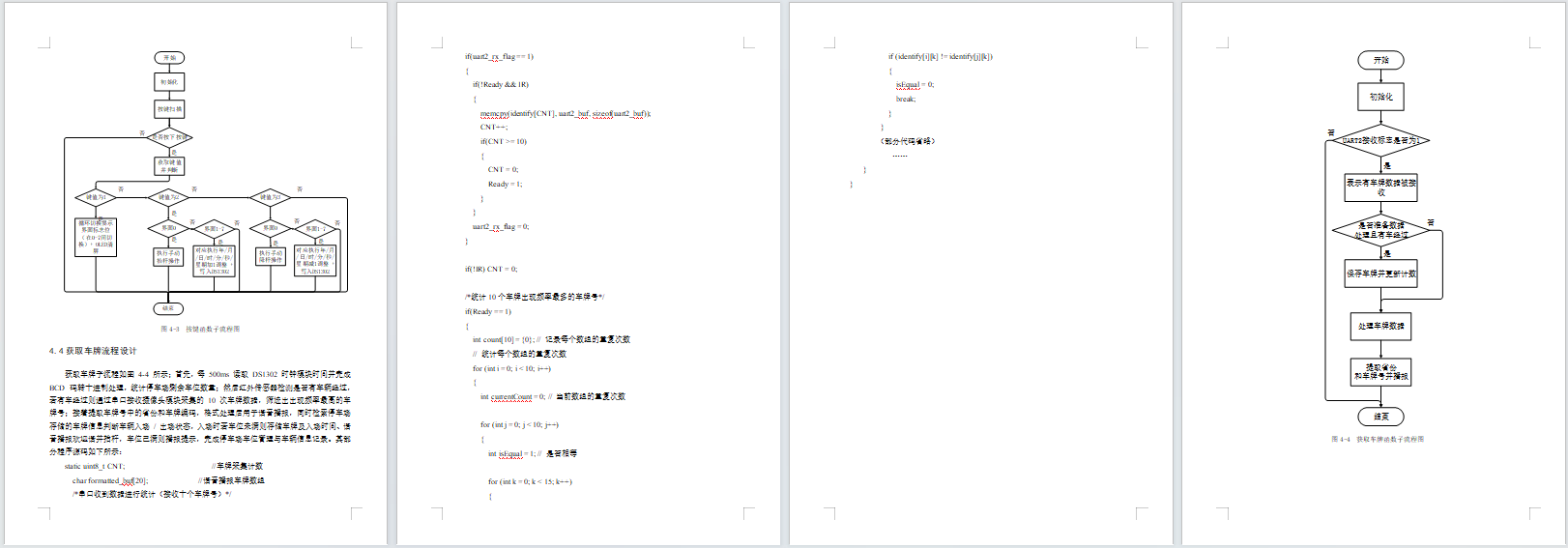

总体资料：

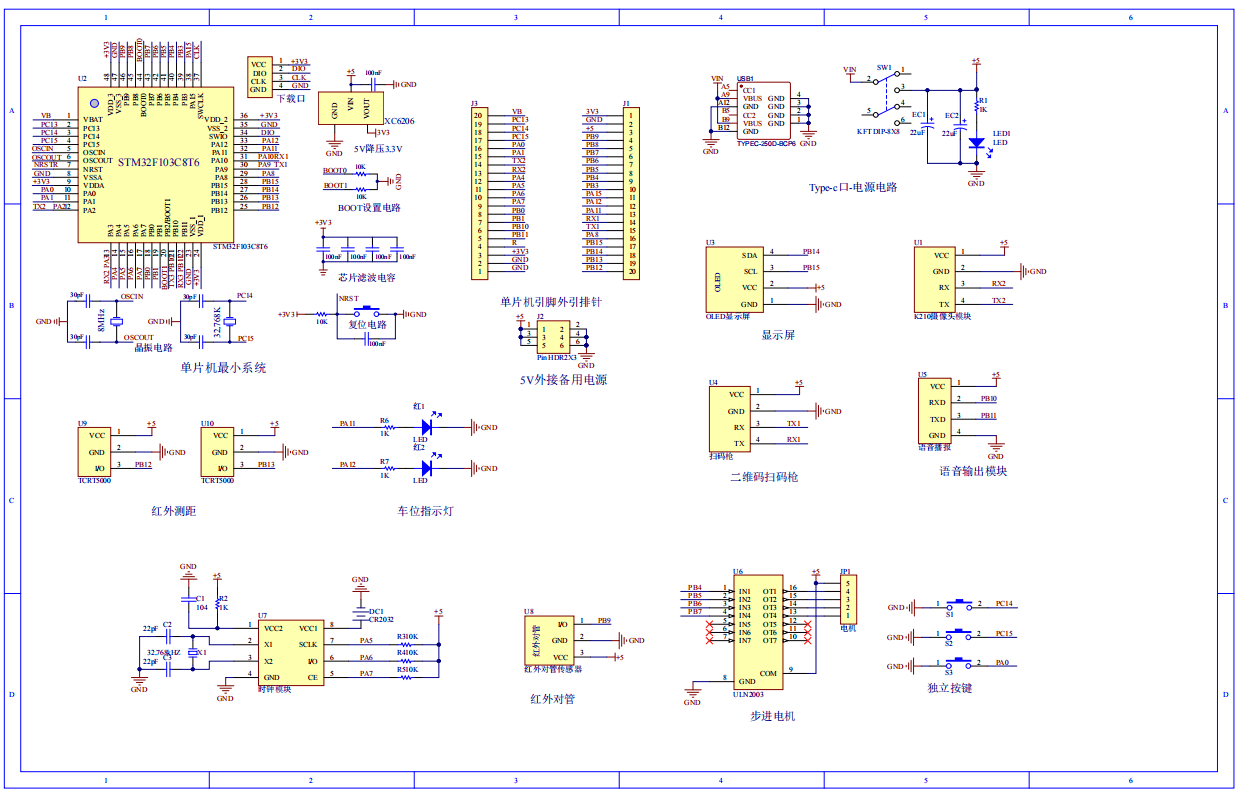

原理图：软件设计流程：
软件设计流程：系统框图：

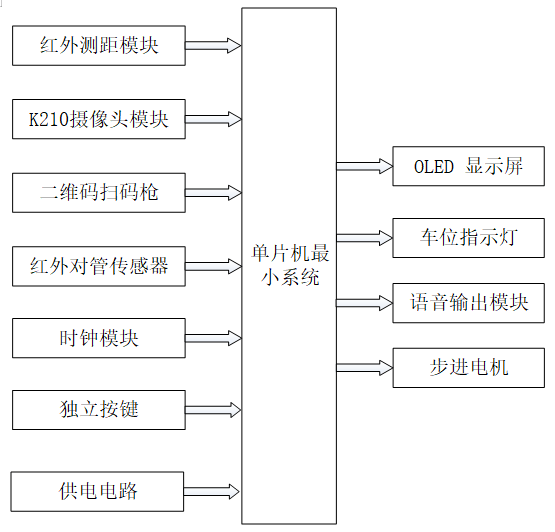

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他功能模块一起组成基于 STM32 的智能停车场系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分执行对应功能。
输入由七部分组成，第一部分是红外测距模块，用于检测车位车辆距离；第二部分是 K210 摄像头模块，用于识别车辆车牌信息；第三部分是二维码扫码枪，用于识别车辆缴费信息；第四部分是红外对管传感器，用于检测车辆进出状态；第五部分是时钟模块，用于提供系统实时时间；第六部分是独立按键，用于功能切换、参数设置等操作；第七部分是供电电路，给整个系统提供稳定电源。
输出由四部分组成，第一部分是 OLED 显示屏，用于展示车位状态、车辆信息、实时时间等内容；第二部分是车位指示灯，用于指示车位占用情况；第三部分是语音输出模块，用于播放停车提示、缴费播报等信息；第四部分是步进电机，用于控制停车场闸机的开关动作。

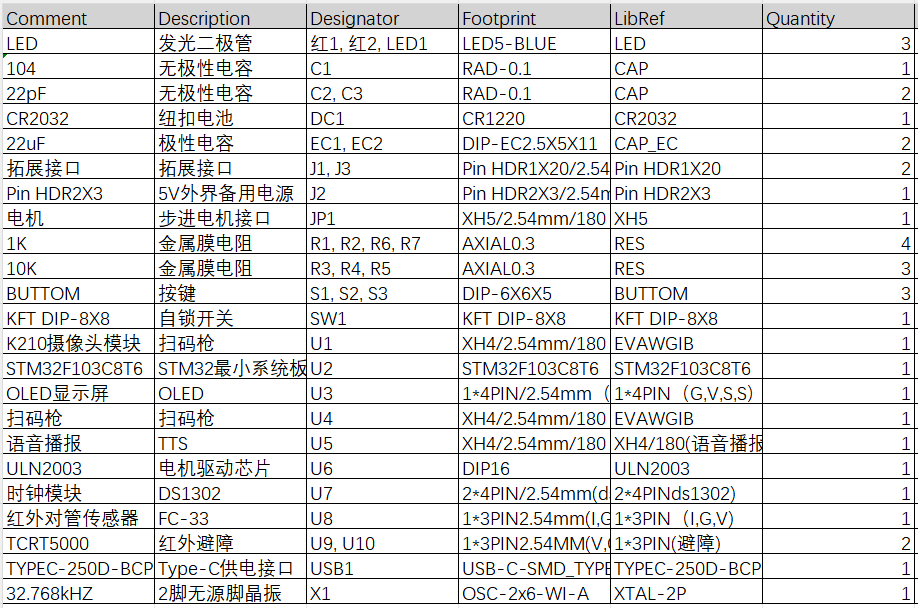

硬件清单：
