设计编号：T0632605M
实物视频演示：
软件安装：
资料预览

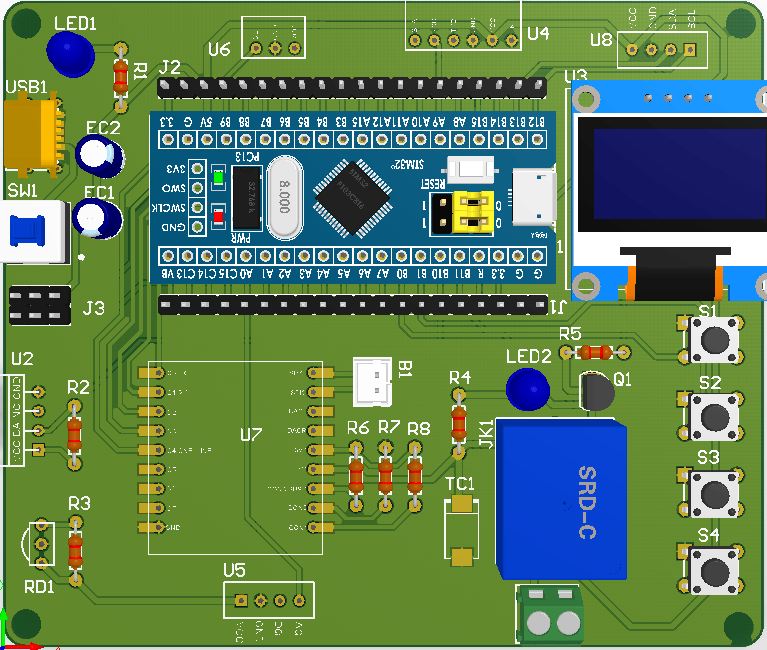

效果图：
总体资料：

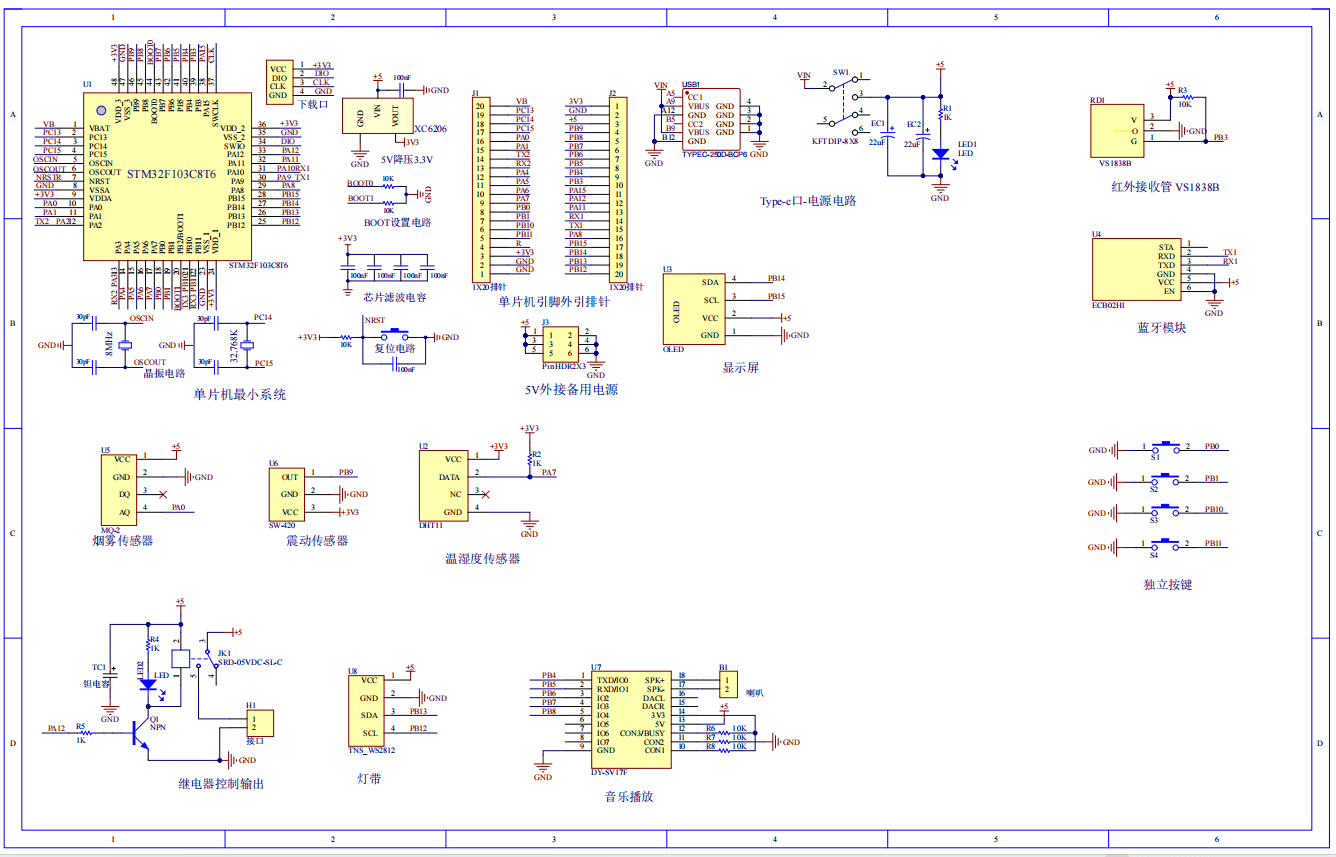

原理图：

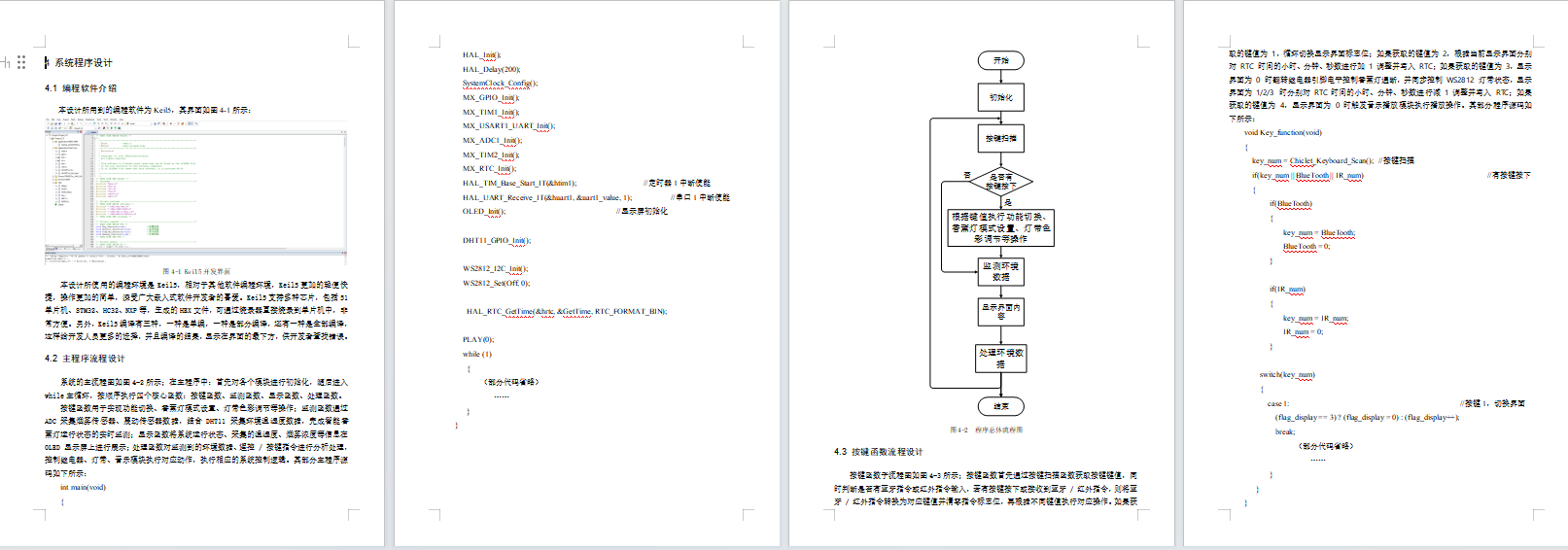

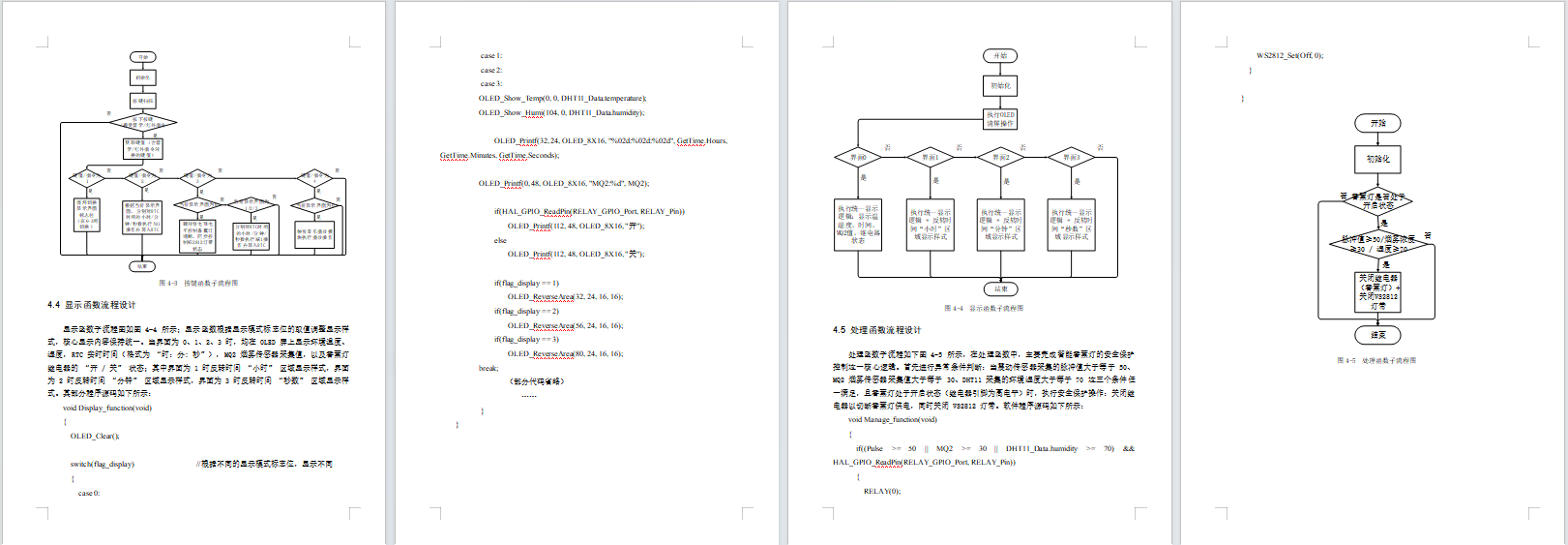

软件设计流程：

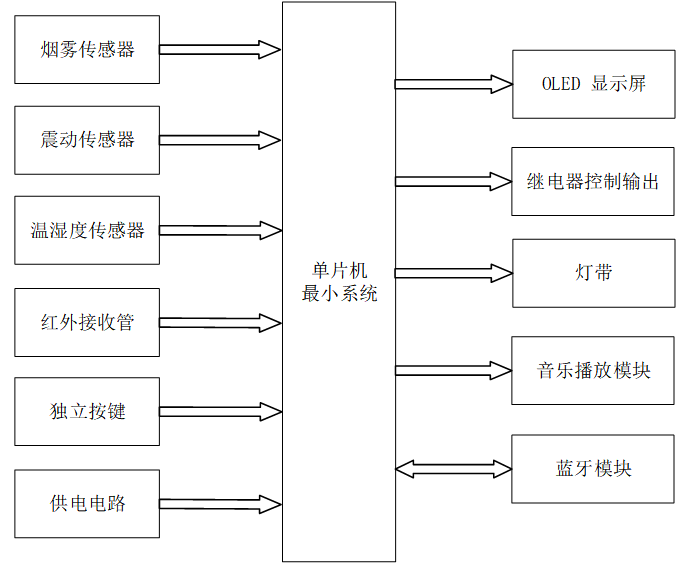

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他功能模块一起组成基于 STM32 的智能香薰灯系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32F103C8T6 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分执行对应功能。
输入由六部分组成，第一部分是烟雾传感器，用于检测环境烟雾浓度；第二部分是震动传感器，用于感知装置震动状态；第三部分是温湿度传感器，用于采集环境温湿度数据；第四部分是红外接收管 VS1838B，用于接收红外遥控信号；第五部分是独立按键，用于功能切换、参数设置等操作；第六部分是供电电路，给整个系统提供稳定电源。
输出由五部分组成，第一部分是 OLED 显示屏，用于展示环境温湿度、香薰灯工作状态等信息；第二部分是继电器控制输出，用于控制香薰灯的通断；第三部分是灯带，用于营造氛围照明；第四部分是音乐播放模块，用于播放音频内容；第五部分是蓝牙模块，实现数据的无线传输与远程控制。

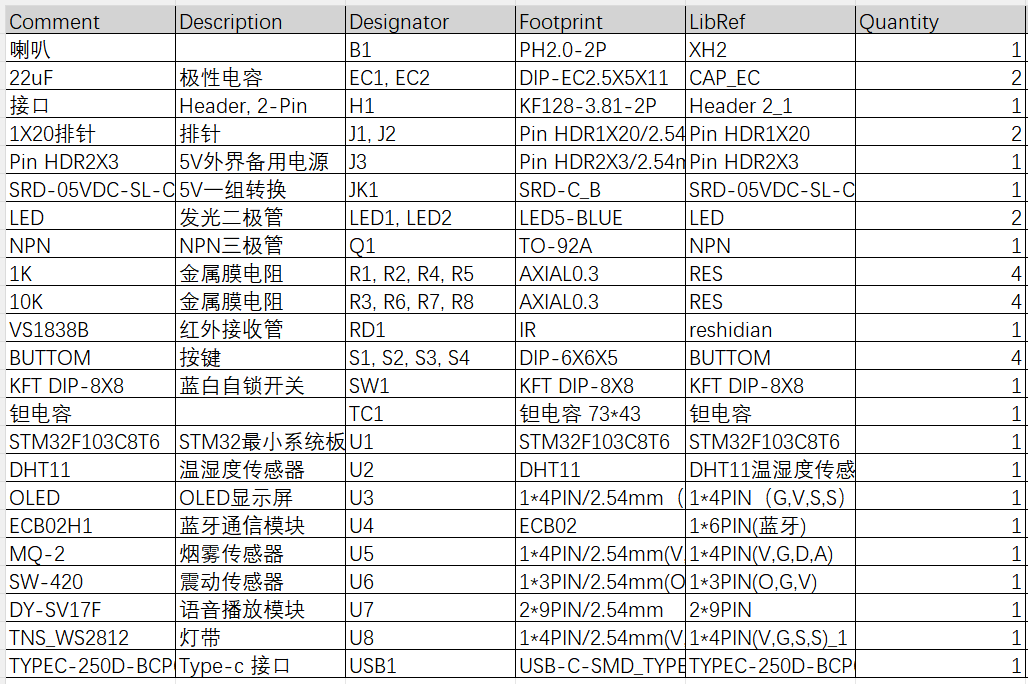

硬件清单：
