设计编号：T0652605M

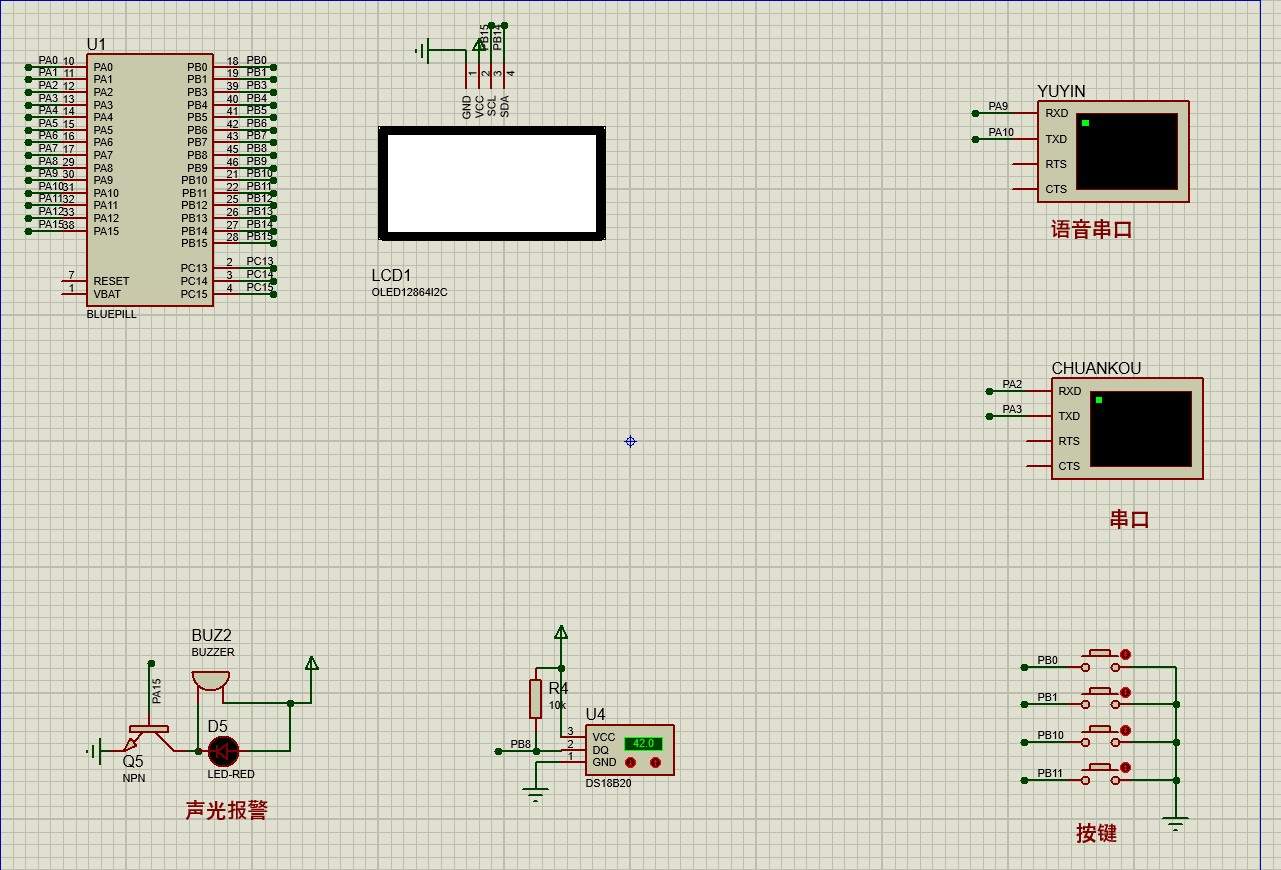

仿真视频演示：
软件安装：
资料预览
效果图：

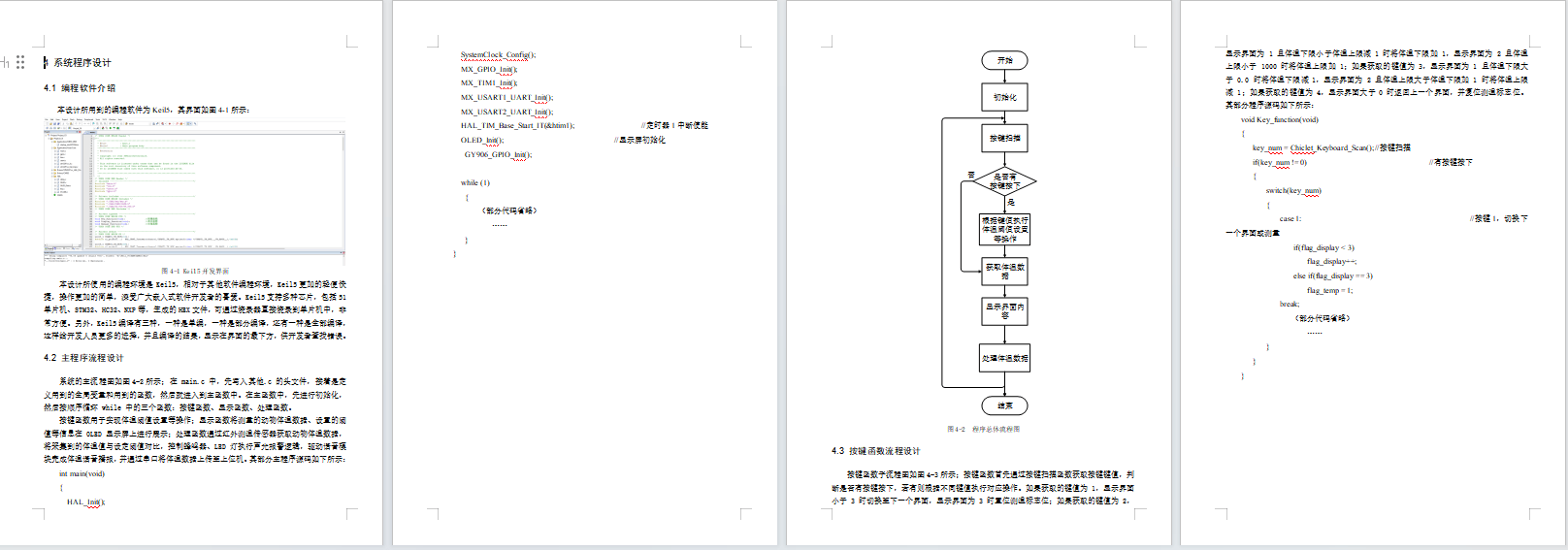

总体资料：

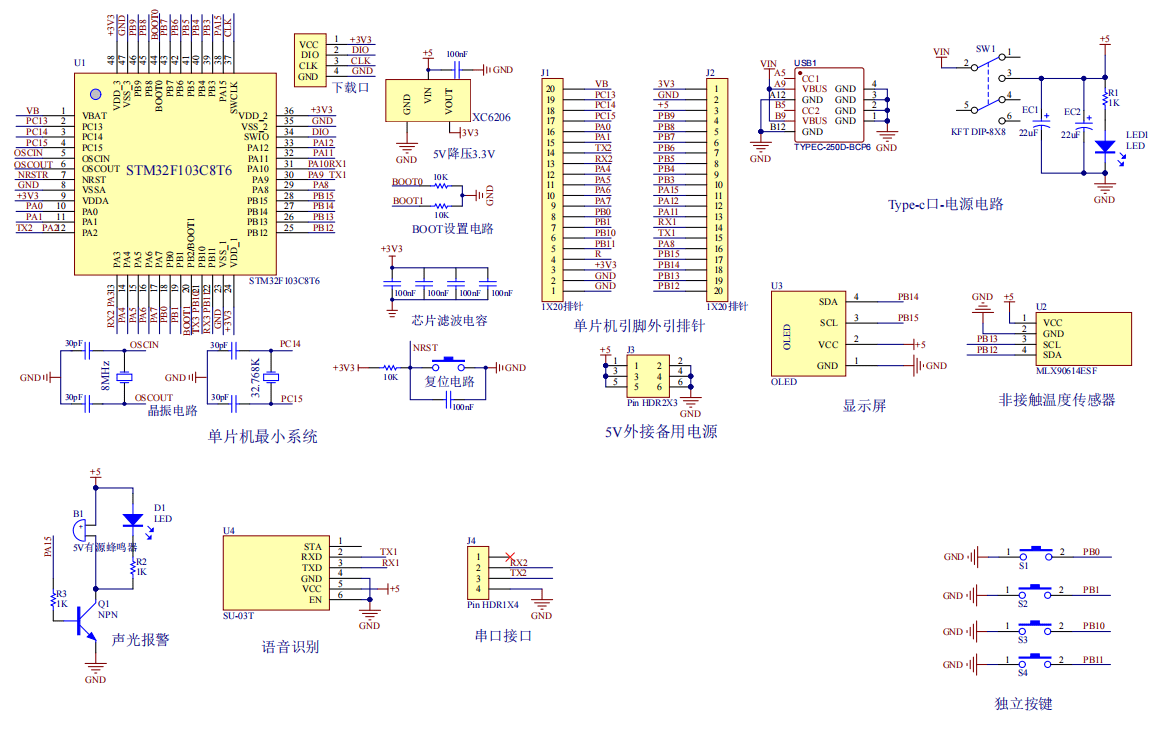

原理图：

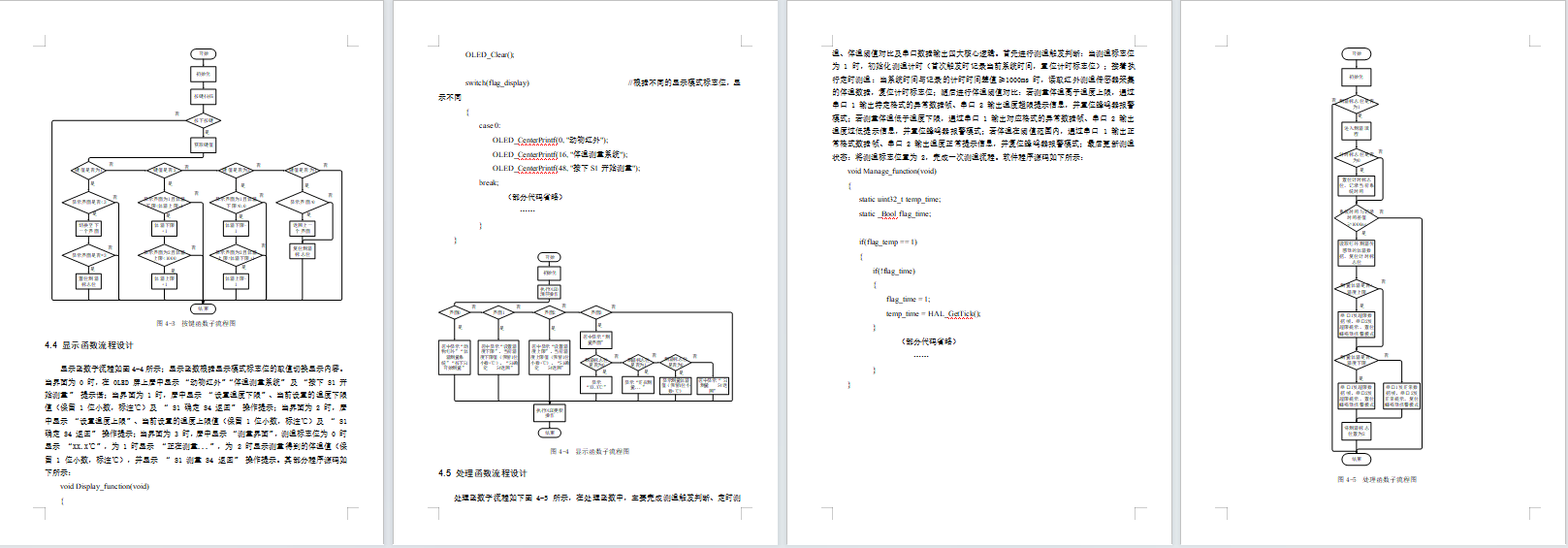

软件设计流程：
软件设计流程：系统框图：

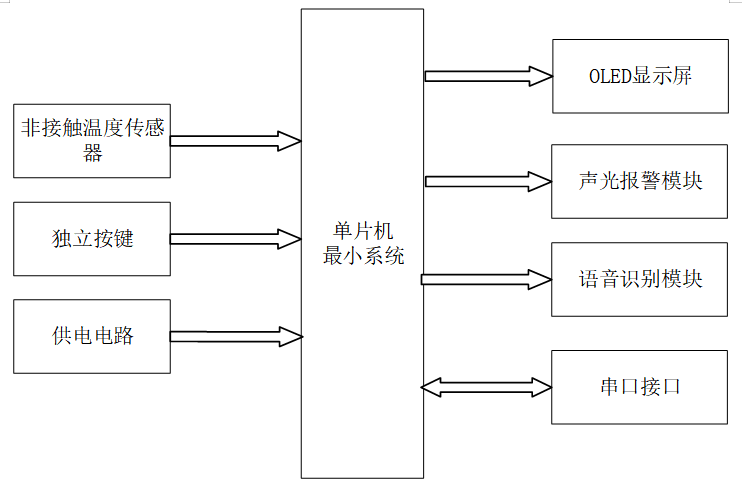

系统框图：
本设计以 STM32F103C8T6 单片机为核心控制器，加上其他功能模块一起组成基于 STM32 的非接触式动物红外体温测量系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32F103C8T6 单片机，其主要作用是获取输入部分数据，经过内部处理后，控制输出部分执行测温、报警、播报等功能。
输入由三部分组成，第一部分是MLX90614非接触温度传感器，用于检测动物的红外体温信号；第二部分是四个独立按键，用于阈值设置等操作；第三部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是OLED显示屏，用于展示测量的体温数据、设置的阈值等信息；第二部分是声光报警模块（蜂鸣器 + LED 灯），用于体温超阈值时的报警提示；第三部分是SU-03T语音识别模块，用于实现温度数据的语音播报；第四部分是串口接口，用于将体温数据上传至上位机。

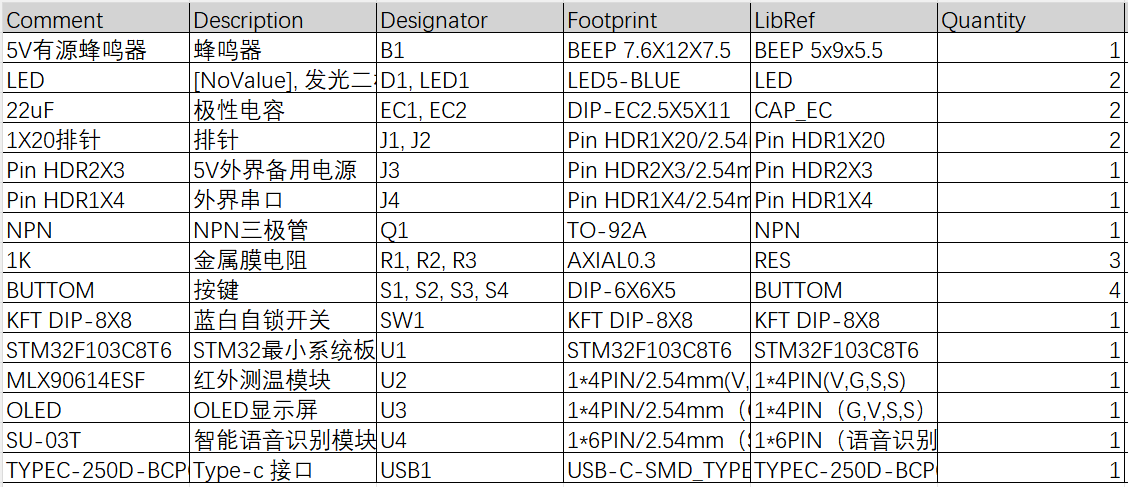

硬件清单：
