设计编号：T1012605M

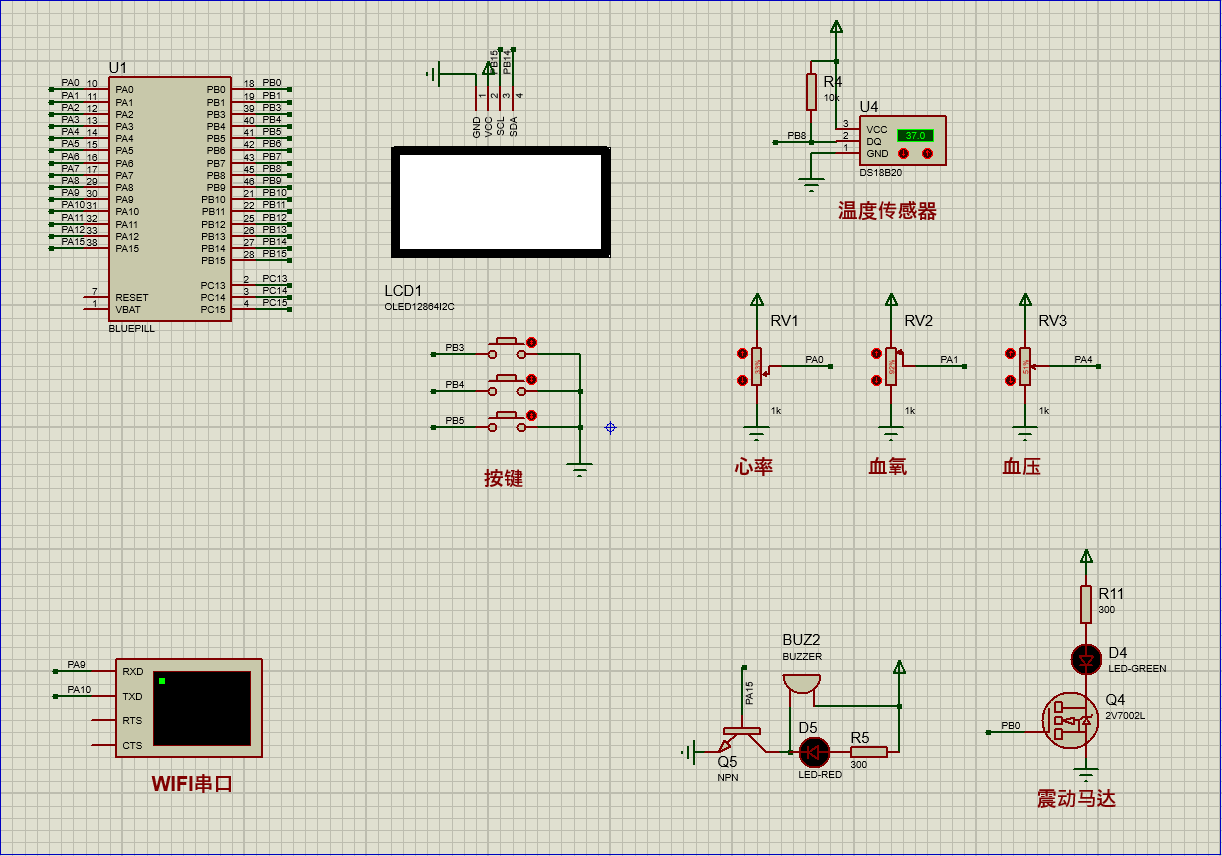

仿真视频演示：
软件安装：

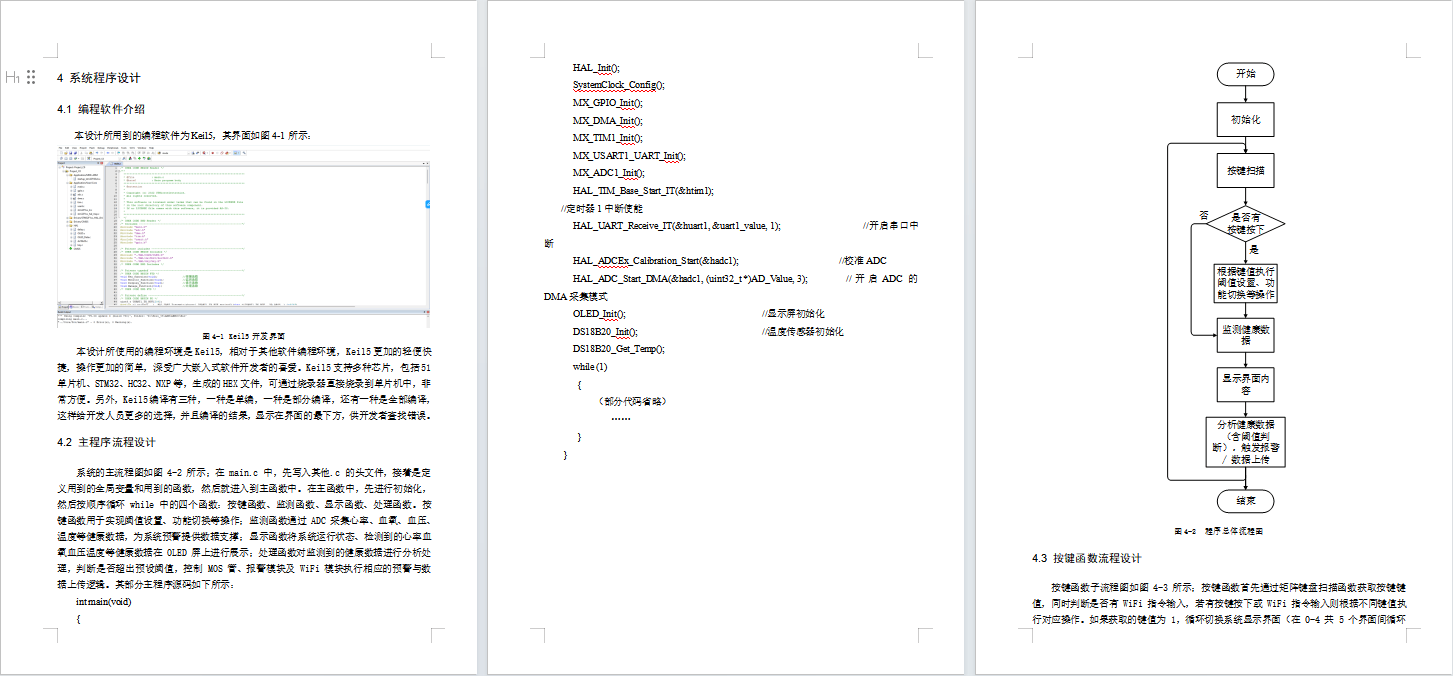

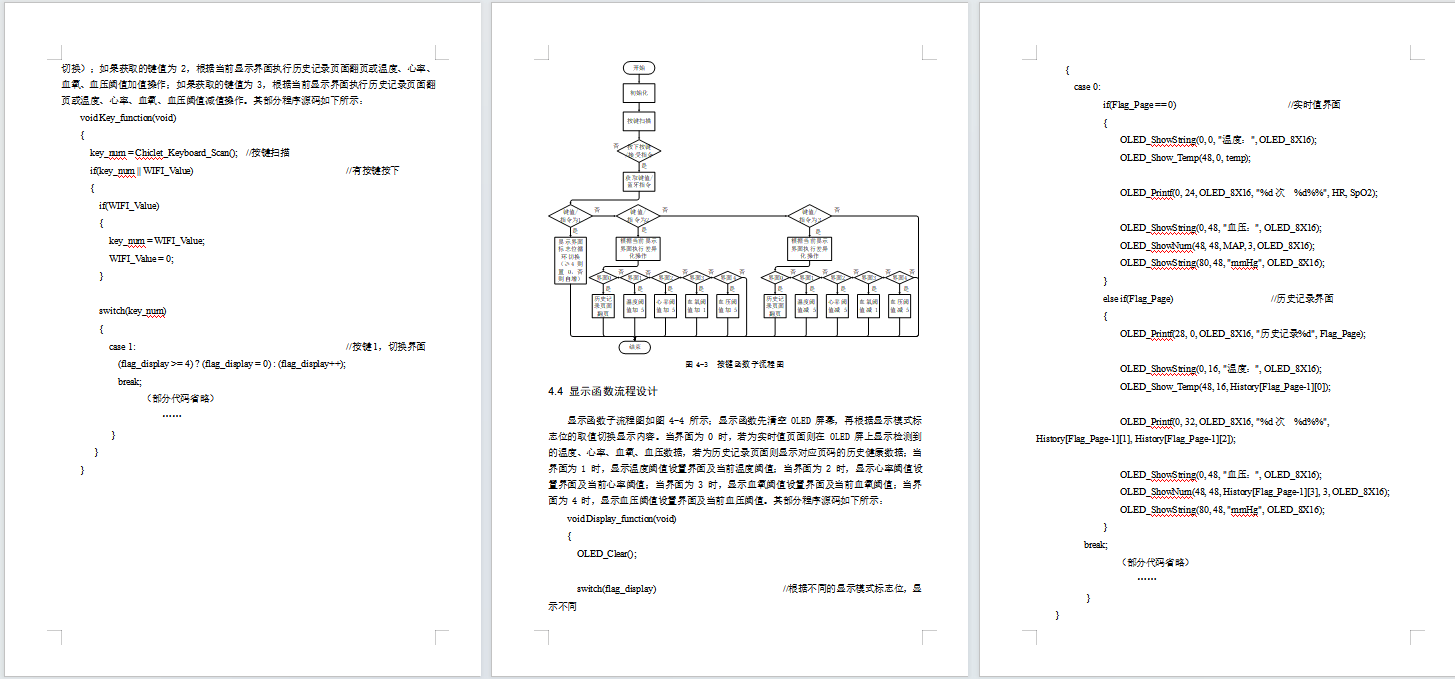

资料预览
效果图：
总体资料：

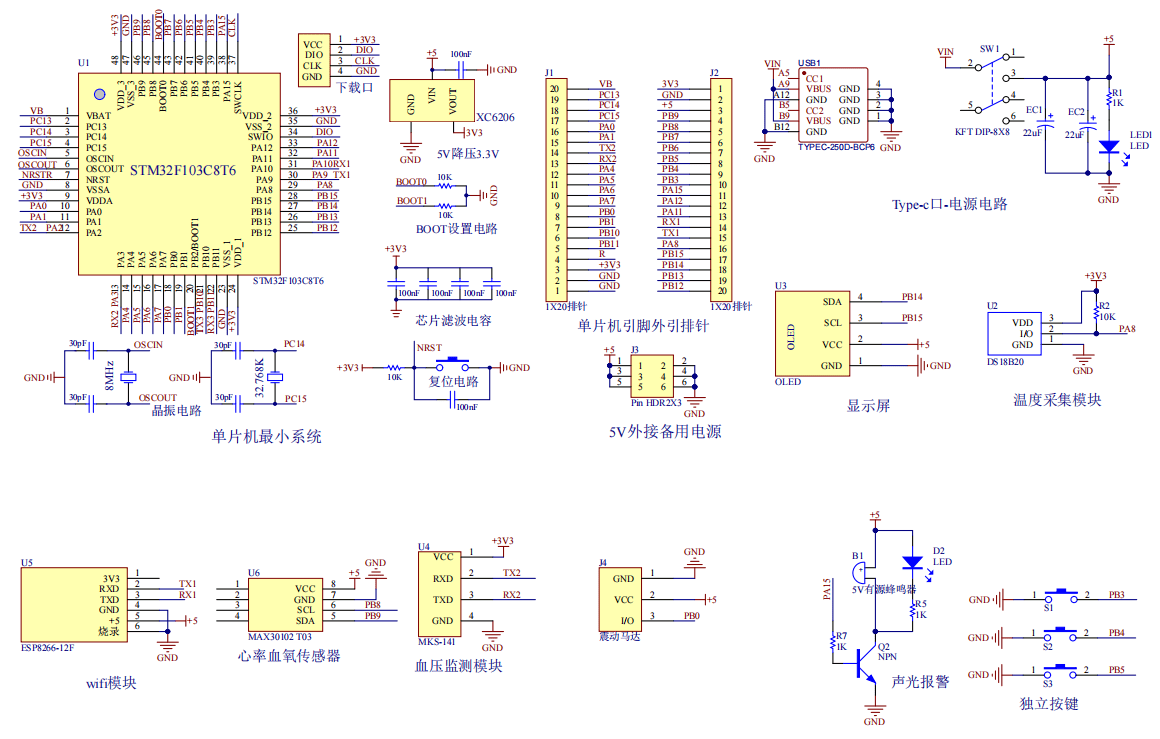

原理图：

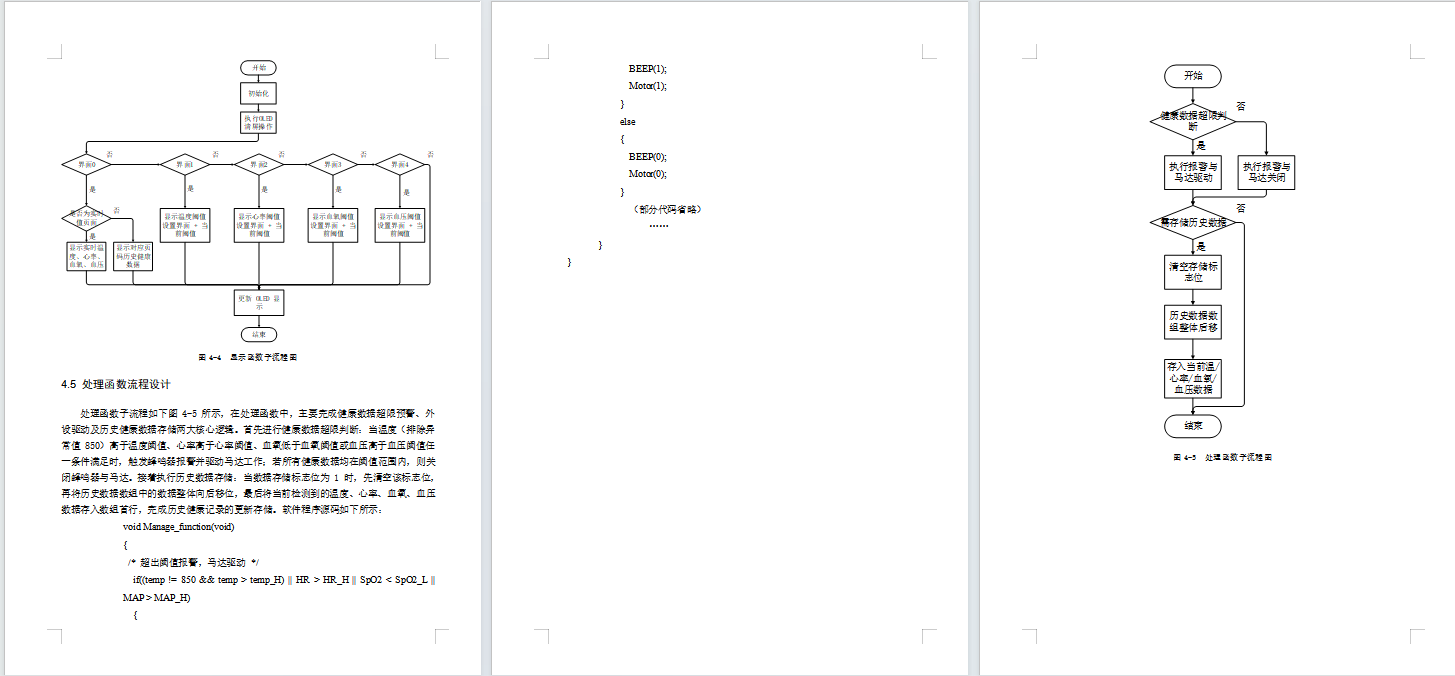

软件设计流程：

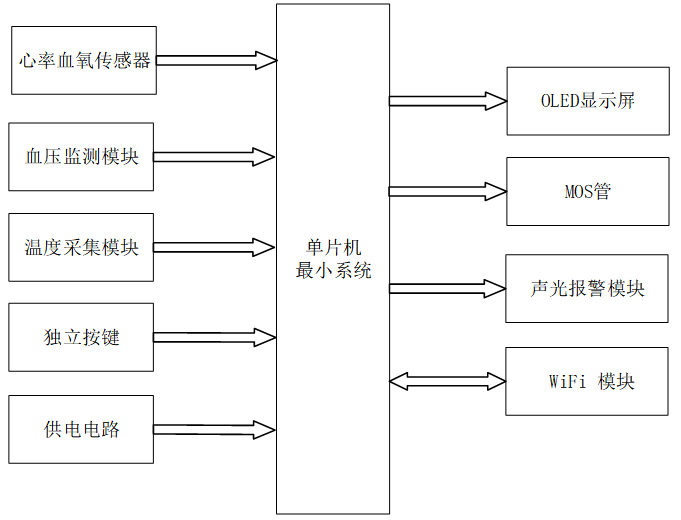

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他功能模块一起组成基于 STM32 的老年人身体健康状态智能检测与预警系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是心率血氧传感器，用于检测老年人的心率与血氧数据；第二部分是血压监测模块，用于采集老年人的血压信息；第三部分是温度采集模块，用于检测人体温度数据；第四部分是独立按键，用于阈值设置、功能切换等操作；第五部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于展示检测到的心率、血氧、血压、温度等健康数据；第二部分是 MOS 管控制模块，用于驱动外设电路的通断；第三部分是声光报警模块，用于健康数据超出阈值时的预警提示；第四部分是 WiFi 模块，实现健康数据的远程上传。

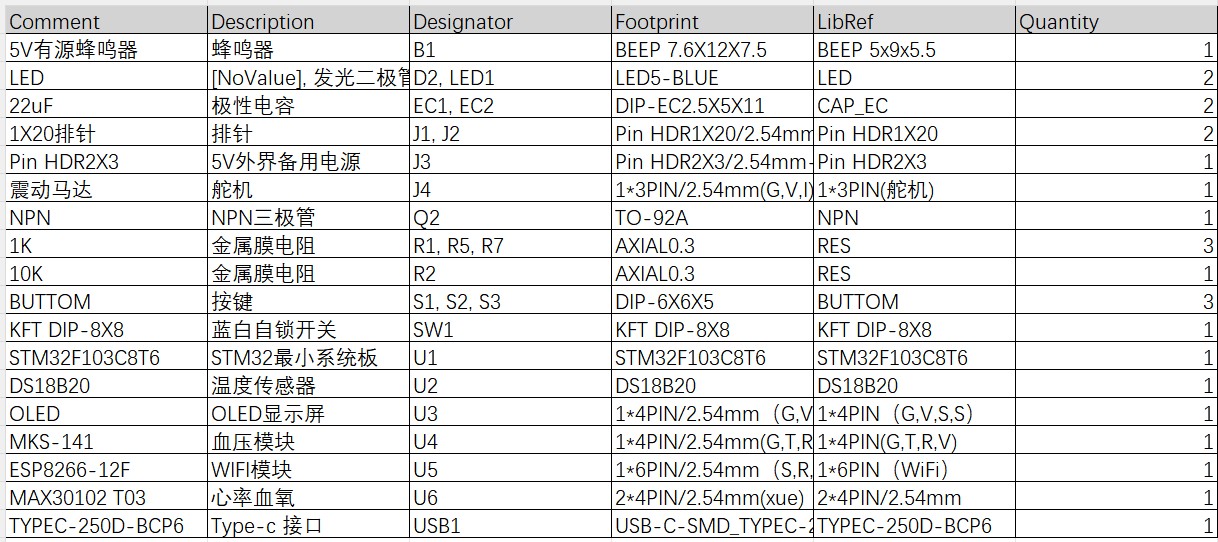

硬件清单：
