编号：

T1062611M

设计简介：

本设计是基于STM32的面向健康饮水的智能水杯控制系统，主要实现以下功能：

1.通过TDS水质传感器检测水质状况，DS18B20温度传感器检测水温；通过DS1302时钟模块获取时间，支持定时喝水提醒设置。
2.通过指纹解锁、手机APP远程控制打开杯盖。
3.通过按键可切换阈值设置界面、指纹界面以及模式，具备加热、降温、恒温及四种工作模式；加热功能由Mos管驱动加热片实现，降温功能由Mos管驱动风扇实现，恒温模式可维持水温在预设阈值范围内。
4.通过ESP8266模块实现无线通信，可与手机APP进行数据交互，实现远程控制杯盖开启、模式切换、阈值设置。
5.通过OLED显示屏实时显示水温、水质TDS值、时间、当前工作模式及各项阈值参数。
6.通过语音模块可实现多场景语音交互，包括播报实时温度、水质状况、工作模式切换提示、定时喝水提醒、温度及水质异常警报。

电源：5V
传感器：TDS水质传感器、温度传感器(DS18B20)、时钟模块(DS1302)、指纹模块
显示屏：OLED
单片机：STM32F103C8T6
执行器：加热片、风扇、舵机、语音模块(SU-03T)
通信：ESP8266
人机交互：独立按键、指纹模块、语音模块、OLED显示屏、手机APP

标签：STM32、OLED、ESP8266、DS18B20、DS1302、指纹模块、TDS水质传感器、智能水杯、健康饮水、语音播报

题目扩展： 面向实验室的智能试剂恒温监测装置、家用智能药箱温湿度控制与提醒系统、STM32智能宠物喂食饮水监测控制装置

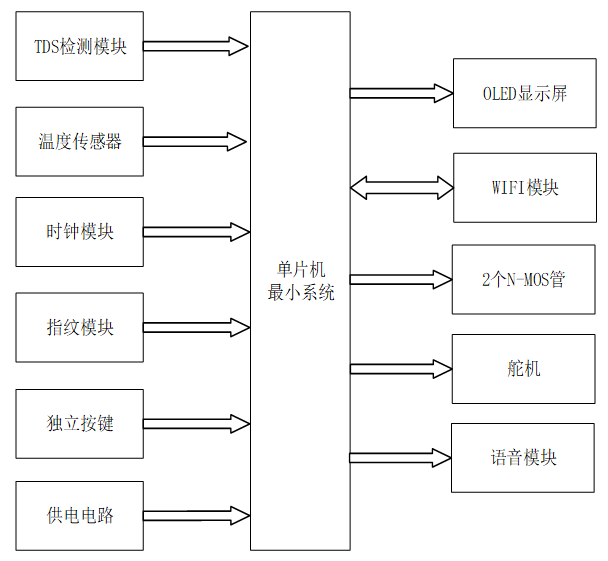

面向健康饮水的智能水杯控制系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分执行对应饮水管理操作。

二、输入部分

1. TDS检测模块：用于检测水的TDS值，判断水质洁净度
2. 温度传感器模块：用于检测杯内水的实时温度
3. 时钟模块：用于获取当前时间，支撑定时饮水提醒功能
4. 指纹模块：用于实现水杯指纹解锁，保障使用安全
5. 独立按键模块：用于切换工作模式、开关语音、阈值/定时界面切换、增减参数，指纹管理
6. 供电电路：给整个系统稳定供电

三、输出部分

1. OLED显示屏：显示时间、温度、水质、工作模式、语音状态等
2. WIFI模块：通过WIFI连接手机，将水温、水质、工作模式、定时参数等传至手机，还可远程切换模式、设置定时
3. N-MOS管控制模块：2个独立通道，分别控制给水杯加热、制冷
4. 舵机控制模块：模拟水杯的开关
5. 语音模块：根据水温高低阈值、水质TDS阈值触发水温过高、水温过低、水质异常的异常状态播报，也会定时饮水提醒播报
