设计编号：T1062611M

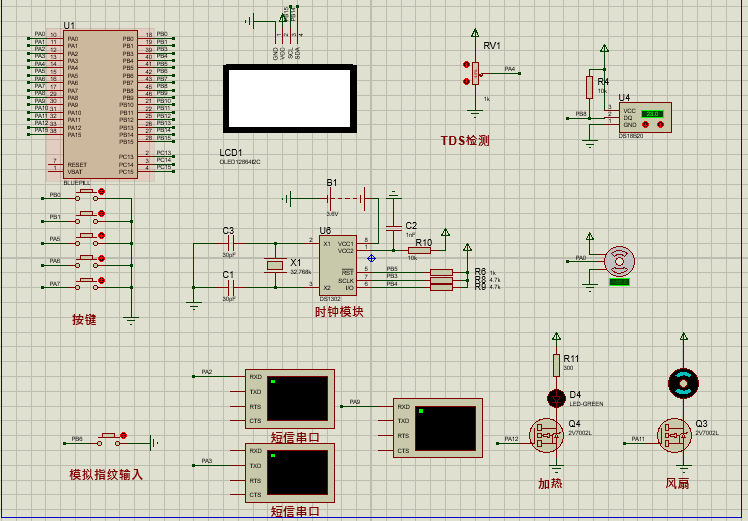

仿真视频演示：
软件安装：

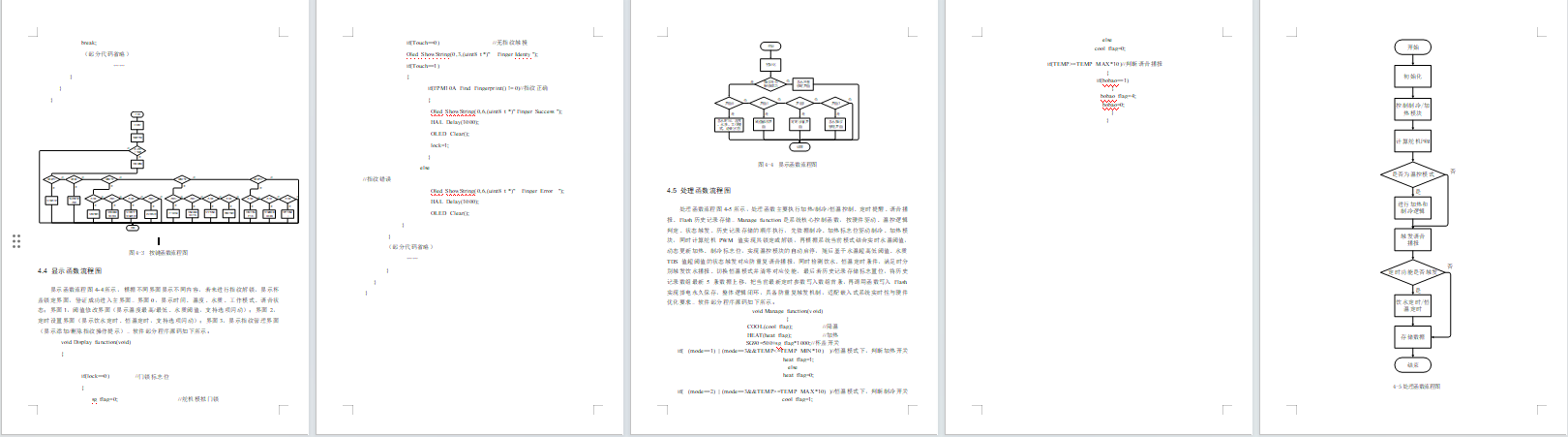

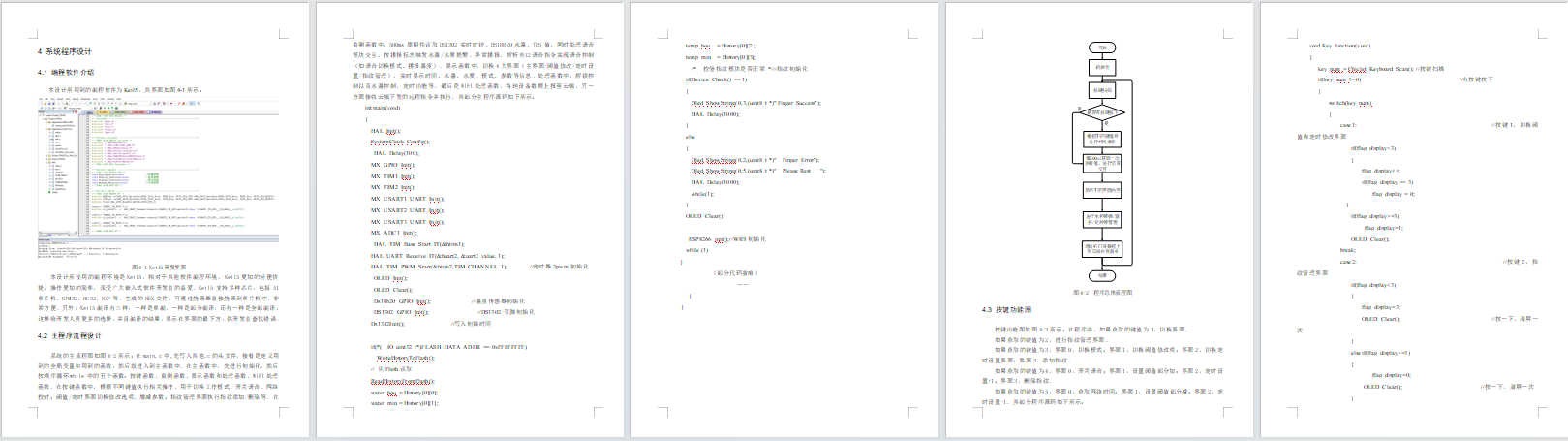

资料预览
效果图：
总体资料：

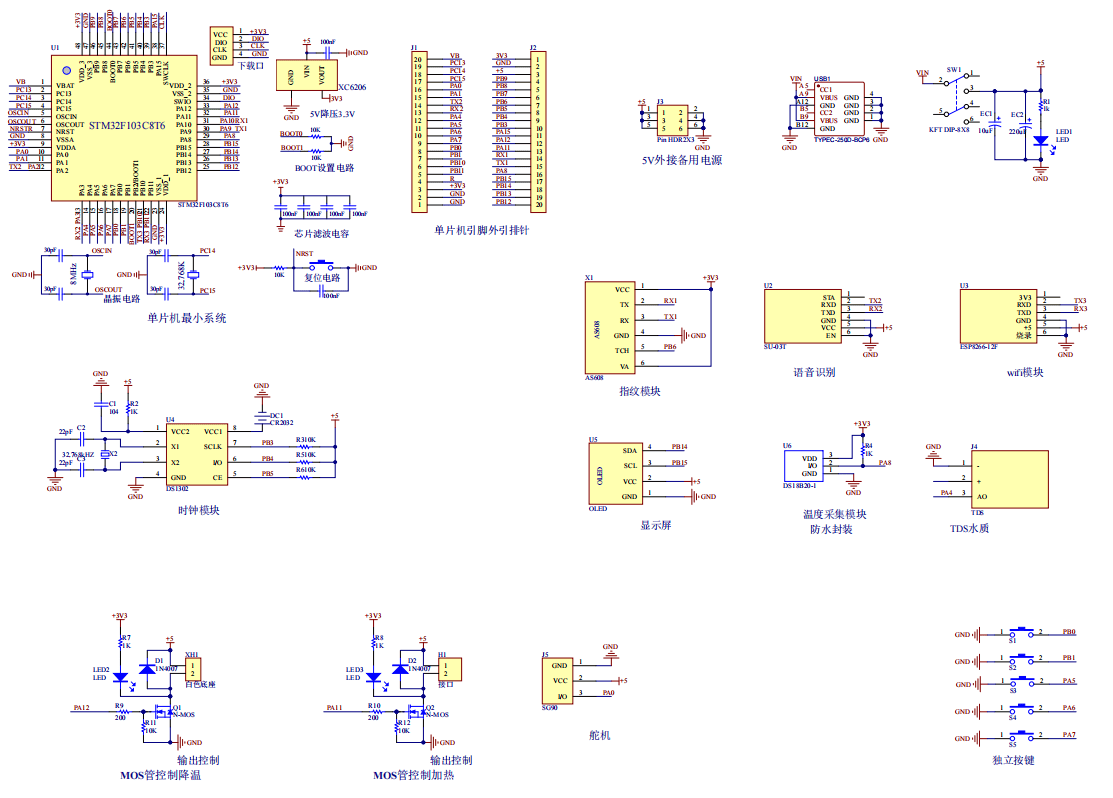

原理图：
软件设计流程：

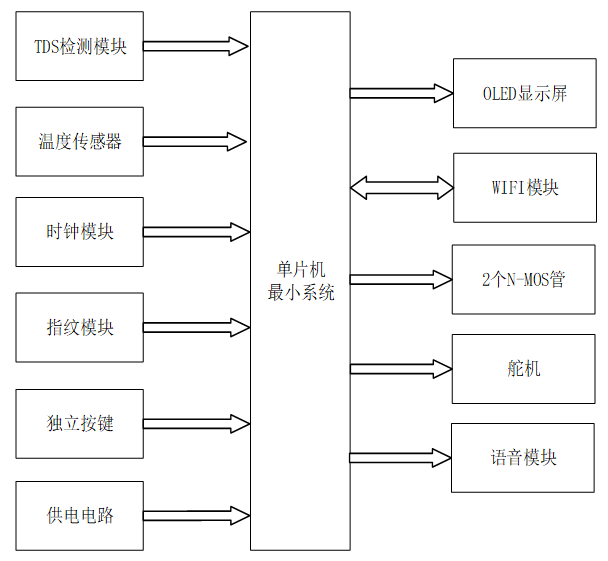

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成面向健康饮水的智能水杯控制系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是TDS检测模块，用于检测水的TDS值；第二部分是温度传感器，可以检测水的温度；第三部分是时钟模块，用于获取时间；第四部分是指纹模块，可以指纹解锁水杯；第五部分是独立按键，用于切换工作模式、开关语音、阈值/定时界面切换、增减参数，指纹管理；第六部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是OLED显示屏，显示时间、温度、水质、工作模式、语音状态等；第二部分是WIFI模块，通过WIFI连接手机，将水温、水质、工作模式、定时参数等传手机，还可以远程切换模式、设置定时；第三部分是2个N-MOS管，分别控制给水杯加热、制冷；第四部分是舵机，进行模拟水杯的开关。最后是语音模块，会根据水温高低阈值、水质 TDS 阈值触发水温过高、水温过低、水质异常的异常状态播报，也会定时饮水提醒播报。

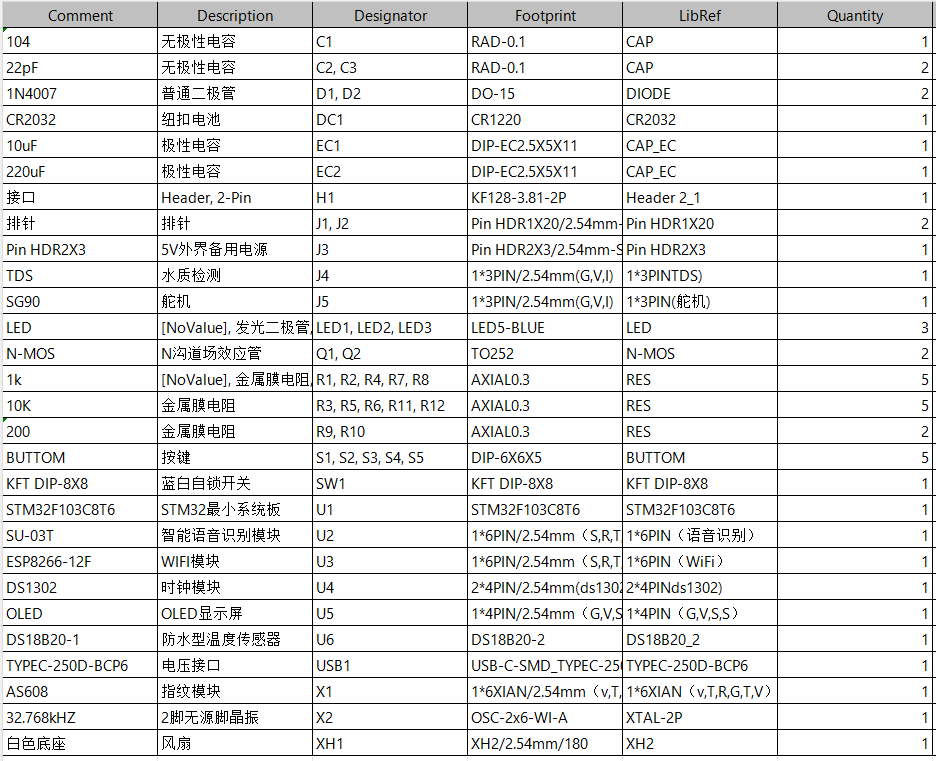

硬件清单：
