编号：

T1082602M

设计简介：

本设计是基于STM32的智慧实验室控制系统设计，主要实现以下功能：

1.通过温湿度传感器采集温湿度。
2.通过光照传感器采集环境光照。
3.通过二氧化碳传感器采集环境二氧化碳。
4.通过烟雾传感器采集环境烟雾
5.通过人脸识别模块识别人脸。
6.通过红外接收管进行学生进出人数的统计。
7.通过ESP8266模块实现无线通信，可与手机APP进行数据交互。
8.通过OLED显示屏实时显示参数。
9.各类数据低于或高出阈值执行对应操作，如：灯打开，开通风，加热，制冷等。

电源：5V
传感器：温湿度传感器（DHT11）、光照传感器（BH1750）、二氧化碳传感器(RBY-CO2)、烟雾传感器（MQ4）、红外接收管（VS1838B）
显示屏：OLED
单片机：STM32F103C8T6
执行器：加热片、风扇、制冷片、步进电机、舵机、USB灯
通信：WIFI模块（ESP8266）
人机交互：独立按键、人脸识别模块、OLED显示屏、手机APP

标签：STM32、OLED、ESP8266、DHT11、BH1750、RBY、MQ4、VS1838B、人脸识别模块
题目扩展：基于STM32单片机的生化类实验室空气质量监测终端的设计、校园实验室智能运输车

智慧实验室控制系统设计

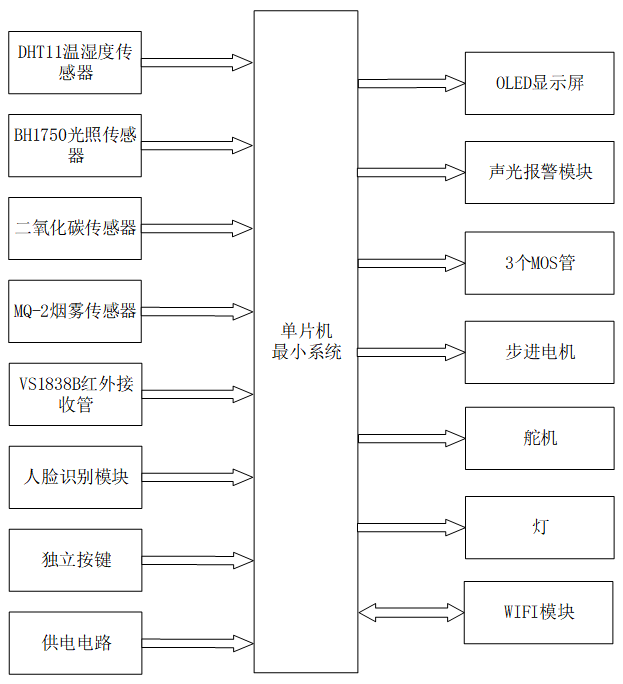

一、主控部分

核心：STM32F103RCT6 单片机
功能：获取输入部分数据，经过内部处理后控制输出部分执行相应操作。

二、输入部分

1. DHT11温湿度传感器模块：用于检测当前实验室的温湿度值
2. BH1750光照传感器模块：用于检测当前的光照强度值
3. 二氧化碳传感器模块：用于检测实验室的CO₂浓度
4. MQ-2烟雾传感器模块：用于检测当前的烟雾浓度值
5. 红外接收管VS1838B模块：用于接收红外信号
6. 人脸识别模块：用于实现实验室门禁的身份核验
7. 独立按键模块：用于切换界面、设置环境参数阈值
8. 供电电路：为整个系统提供电力支持

三、输出部分

1. OLED 显示屏：显示实验室当前的温湿度、光照、CO₂及烟雾浓度，同步展示系统运行状态与参数阈值
2. 声光报警模块：当环境参数超阈值或门禁核验异常时触发预警
3. MOS 管控制输出电路：联动控制通风、加热、制冷等设备
4. 步进电机控制模块：用于控制实验室窗帘等设备的运行
5. 舵机控制模块：实现特定设备的角度调节
6. 灯模块：用于环境照明
7. WiFi 模块：将采集的环境数据传输至移动端平台，同时接收平台的远程控制指令，实现设备联动与参数调整
