智慧实验室控制系统设计

设计编号:T1082602M

实物视频演示:

软件安装:

keil uvision5 MDK RM v5.29 (附注册机+安装教程)

Altium Designer 2013

Microsoft Visio 2013 软件安装

资料预览

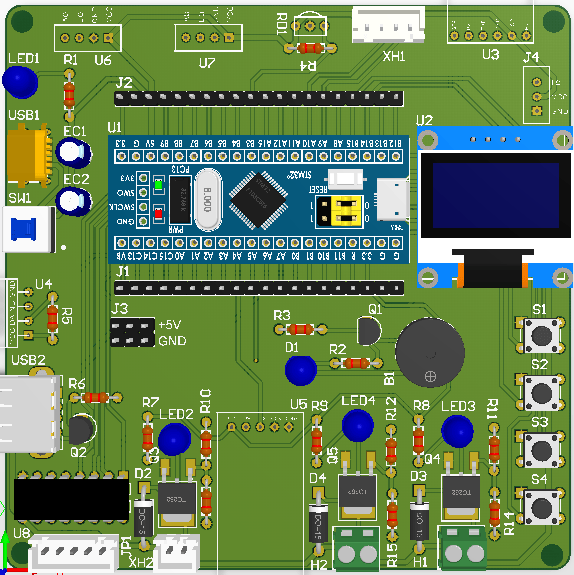

效果图:智慧实验室控制系统设计智慧实验室控制系统设计智慧实验室控制系统设计

总体资料:

智慧实验室控制系统设计

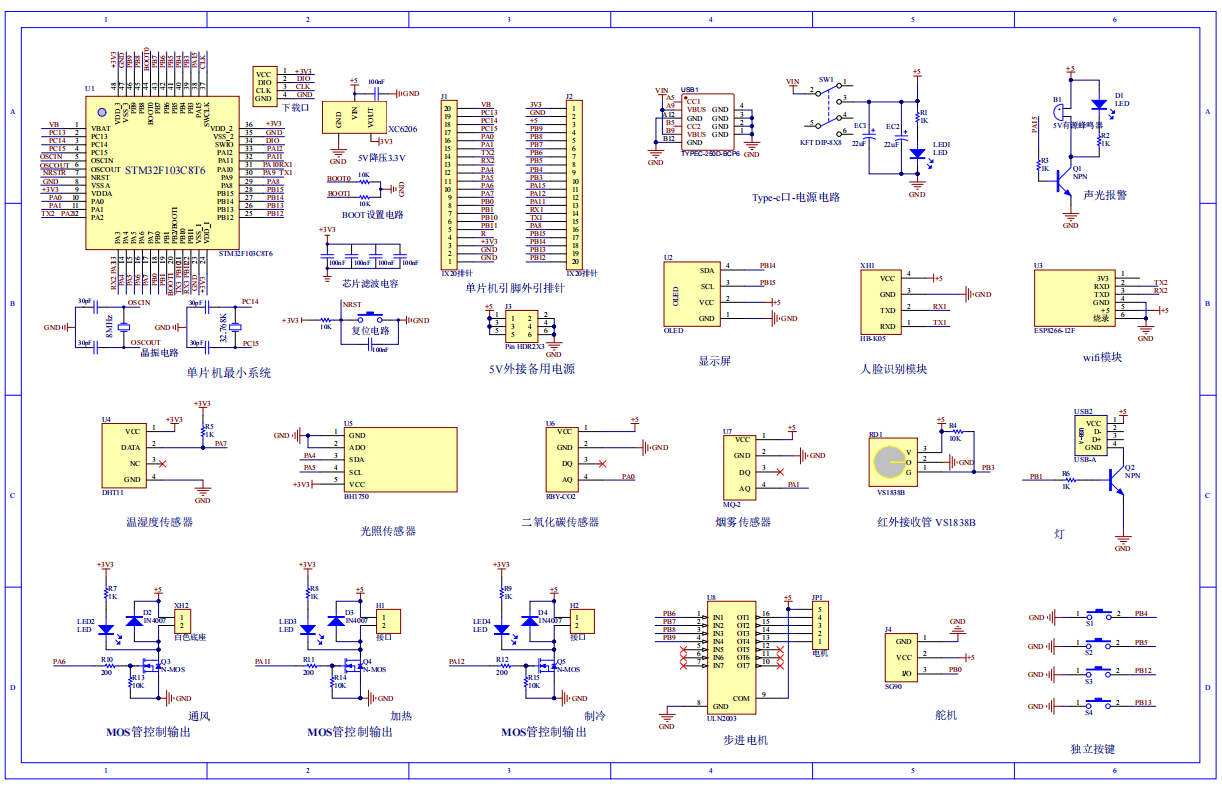

原理图:智慧实验室控制系统设计

软件设计流程:

智慧实验室控制系统设计智慧实验室控制系统设计

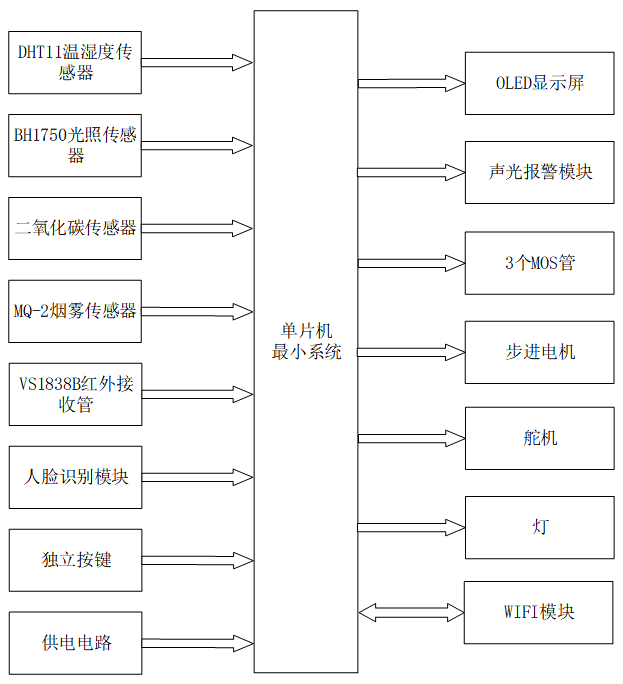

系统框图:智慧实验室控制系统设计

本设计以 STM32 为核心控制器,加上其他模块一起组成基于单片机的智慧实验室控制系统,其中包含中控部分、输入部分和输出部分。中控部分采用 STM32F103RCT6 单片机,其主要作用是获取输入部分数据,经过内部处理后控制输出部分执行相应操作。

输入由八部分组成,第一部分是 DHT11 温湿度传感器,用于检测当前实验室的温湿度值;第二部分是 BH1750 光照传感器,用于检测当前的光照强度值;第三部分是二氧化碳传感器,用于检测实验室的 CO₂浓度;第四部分是 MQ-2 烟雾传感器,用于检测当前的烟雾浓度值;第五部分是红外接收管 VS1838B,用于接收红外信号;第六部分是人脸识别模块,通过该模块实现实验室门禁的身份核验;第七部分是独立按键,用于切换界面、设置环境参数阈值;最后一部分是供电电路,为整个系统提供电力支持。

输出由七部分组成,第一部分是 OLED 显示屏,显示实验室当前的温湿度、光照、CO₂及烟雾浓度,同步展示系统运行状态与参数阈值;第二部分是声光报警模块,当环境参数超阈值或门禁核验异常时触发预警;第三部分是 MOS 管控制输出电路,联动控制通风、加热、制冷等设备;第四部分是步进电机,用于控制实验室窗帘等设备的运行;第五部分是舵机,实现特定设备的角度调节;第六部分是灯,用于环境照明;最后一部分是 WiFi 模块,将采集的环境数据传输至移动端平台,同时接收平台的远程控制指令,实现设备联动与参数调整。

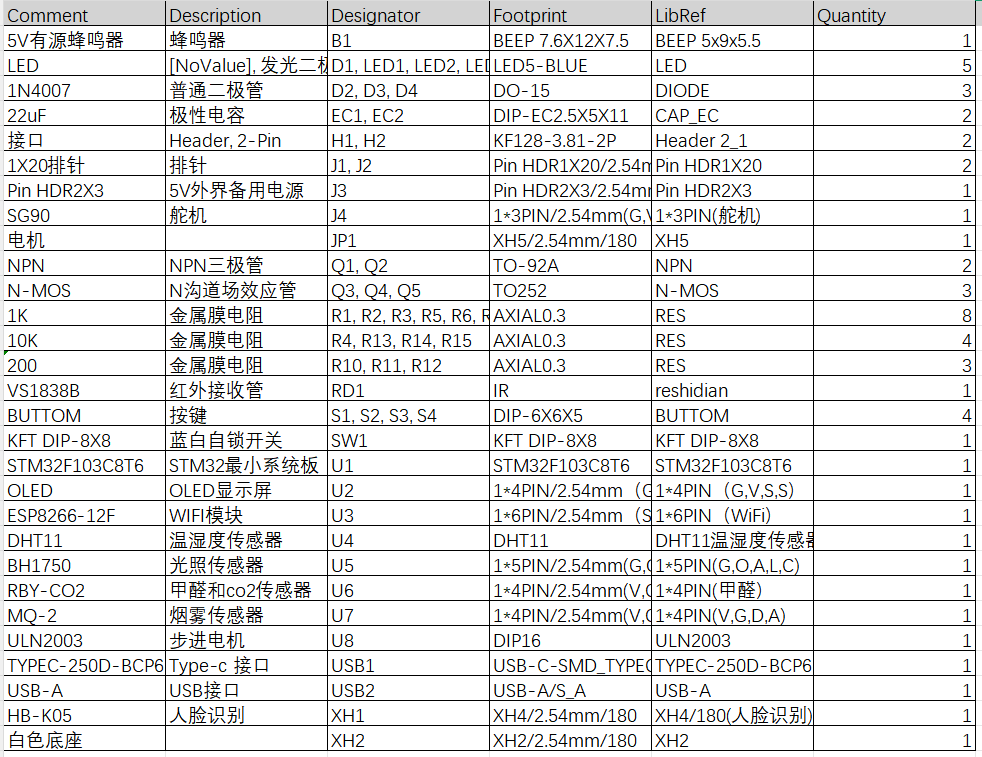

硬件清单:

智慧实验室控制系统设计



开题报告
1
实物资料
2
仿真资料
3

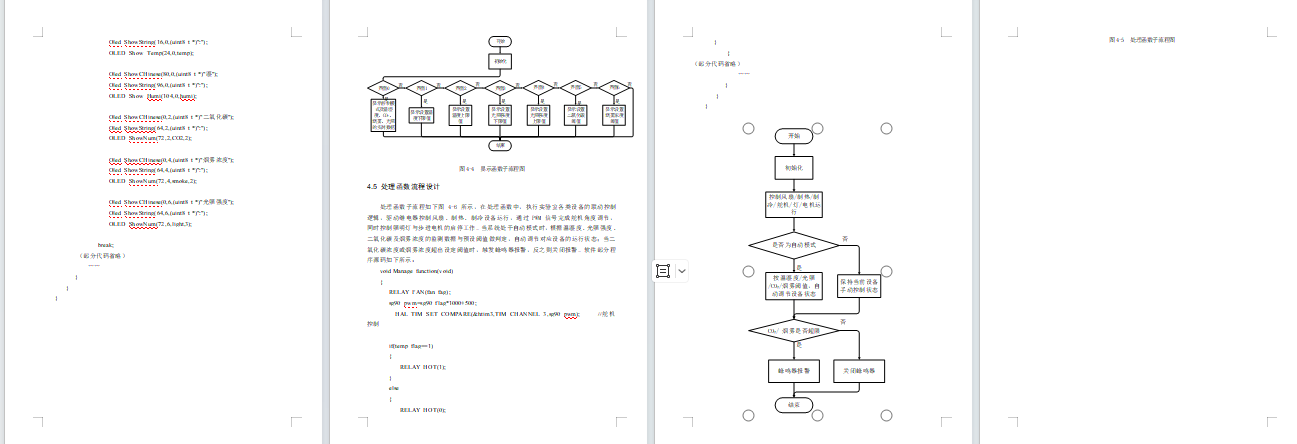

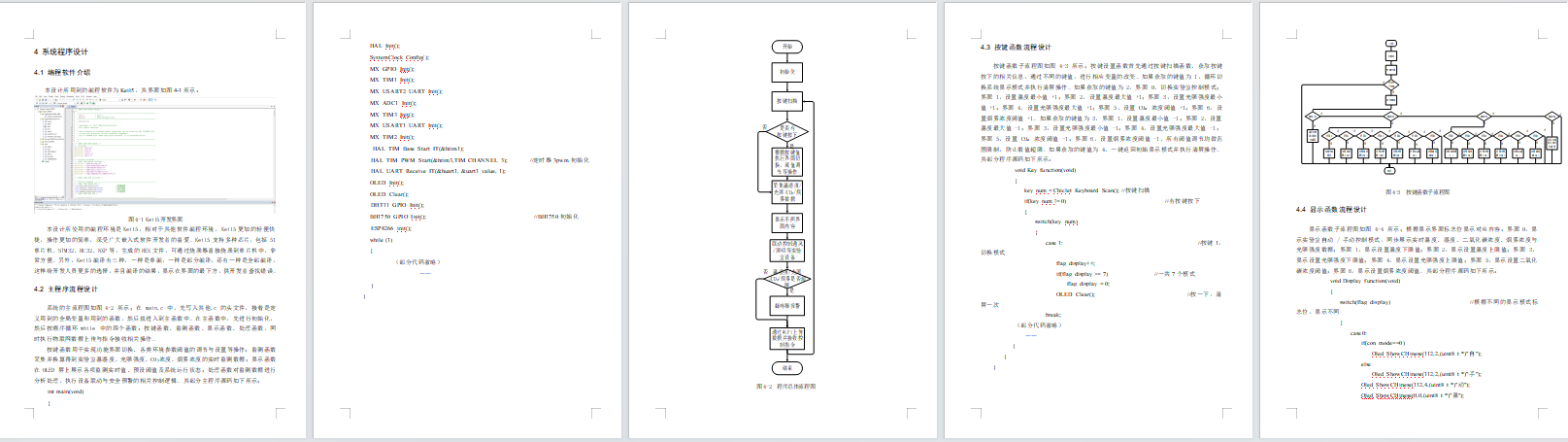

设计说明书
