设计编号：T1432611C

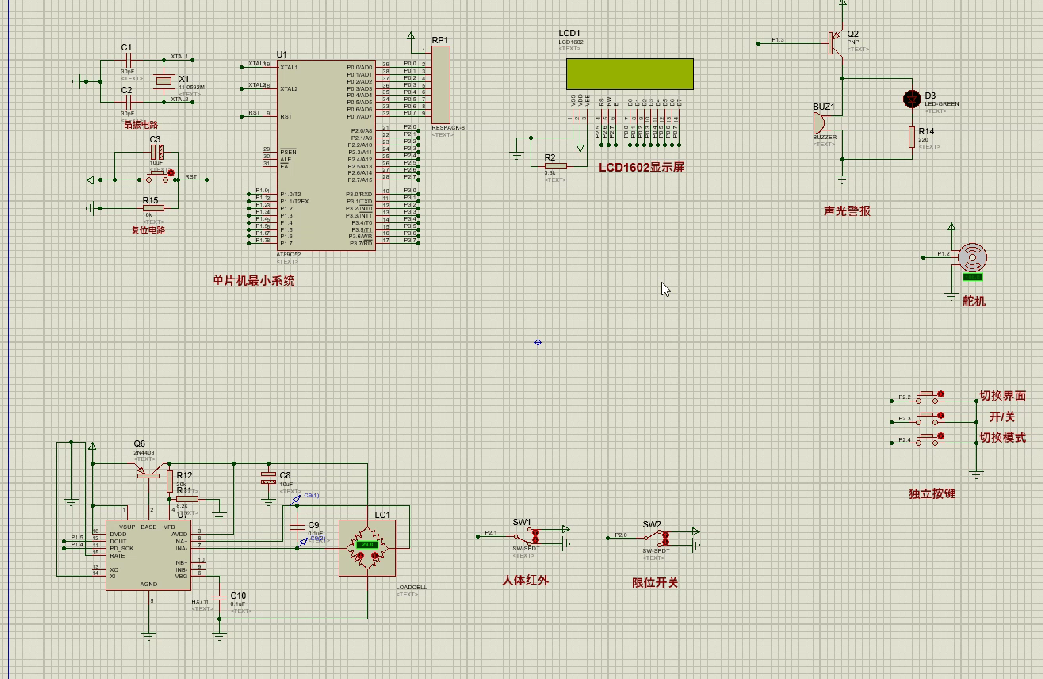

仿真视频演示：
软件安装：
资料预览
效果图：

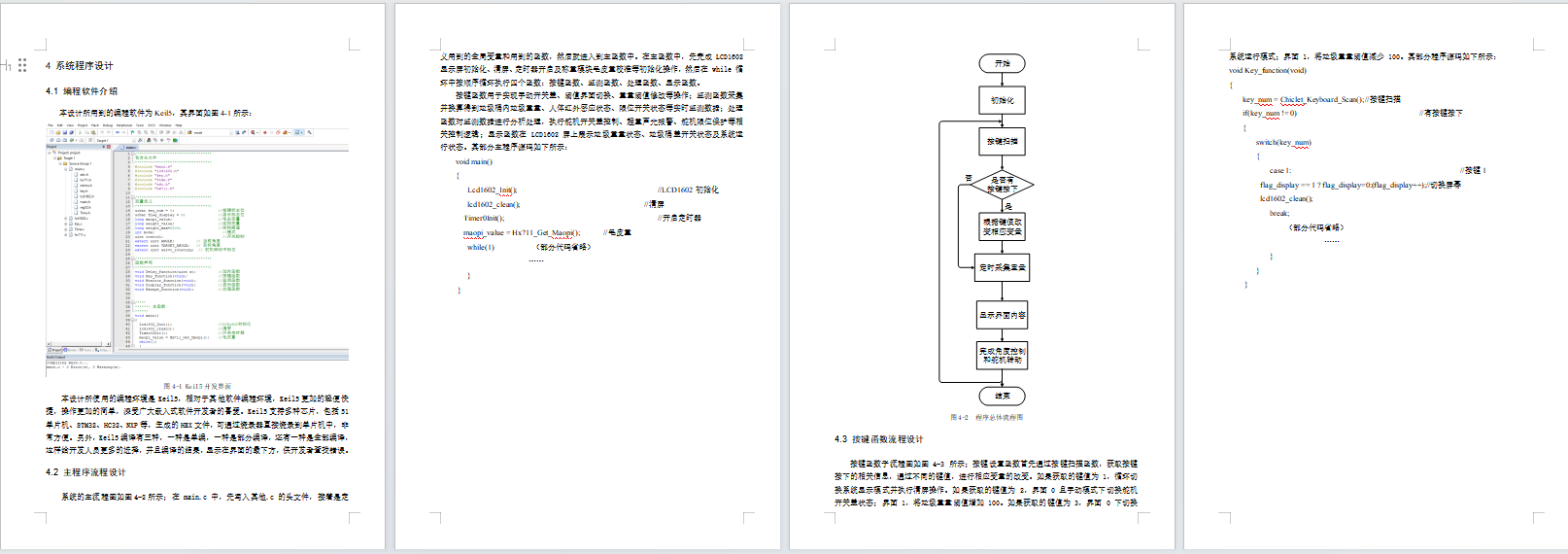

总体资料：

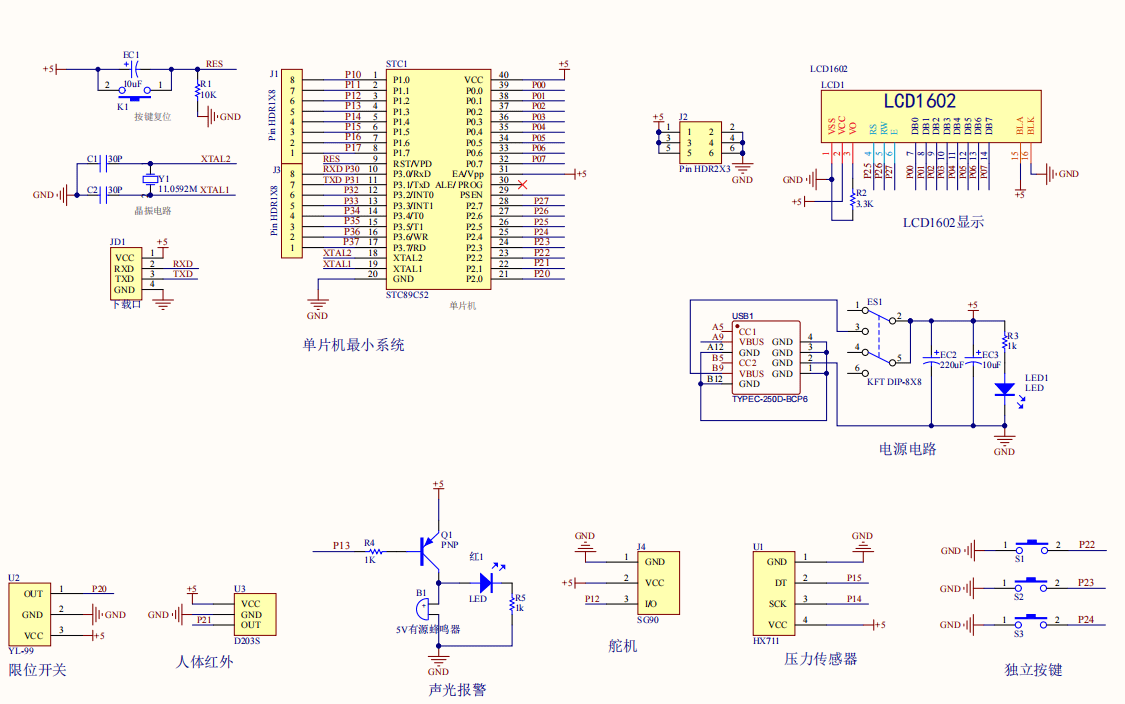

原理图：

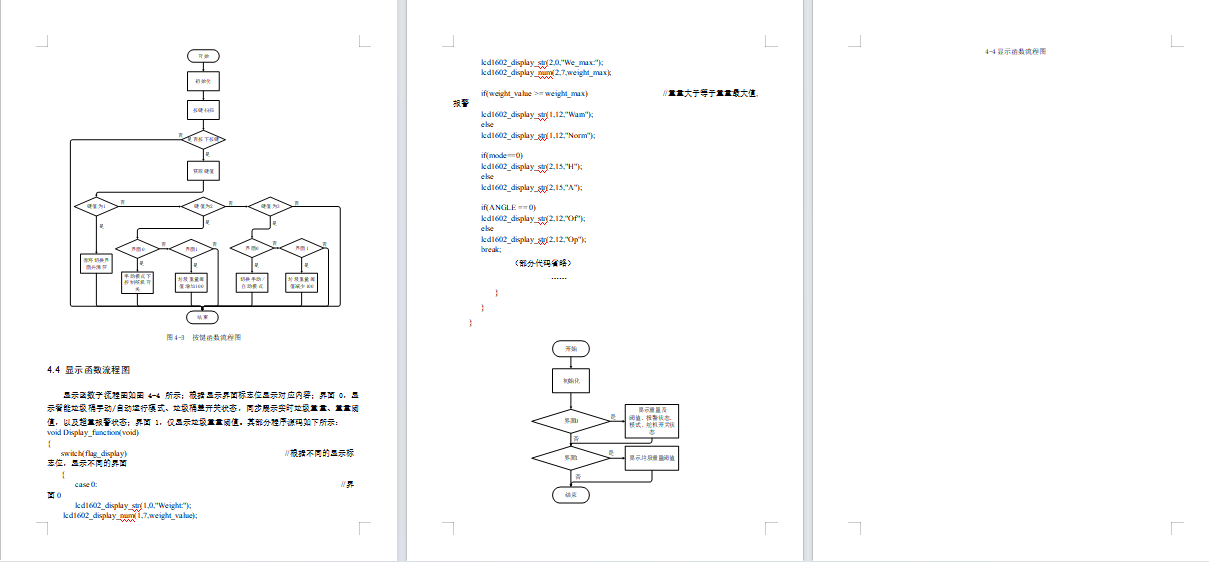

软件设计流程：

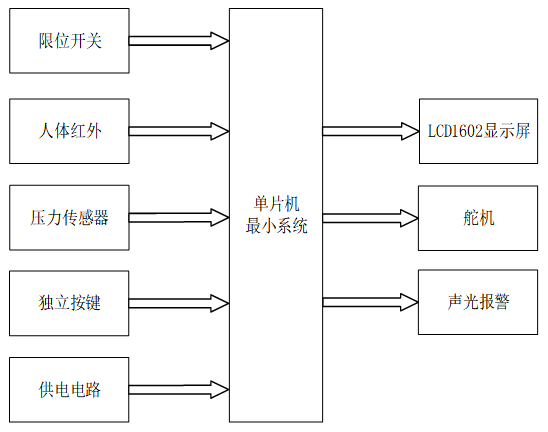

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于52单片机的智能垃圾桶系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是限位开关，用于传输舵机运行到位的限位保护信号；第二部分是人体红外，用于检测物体靠近/远离的感应信号；第三部分是压力传感器，用于采集垃圾桶内垃圾重量数据；第四部分是独立按键，用于实现手动开关盖、切换阈值界面、修改重量阈值等操作；第五部分是供电电路，为整个系统提供稳定供电。
输出由三部分组成，第一部分是LCD1602 显示屏，用于实时显示垃圾桶内垃圾重量状态和盖子开关状态；第二部分是 SG90 舵机，用于控制垃圾桶盖的自动开关动作；第三部分是声光报警模块，当垃圾重量超出阈值时，通过蜂鸣器和 LED 灯进行超重报警提醒。

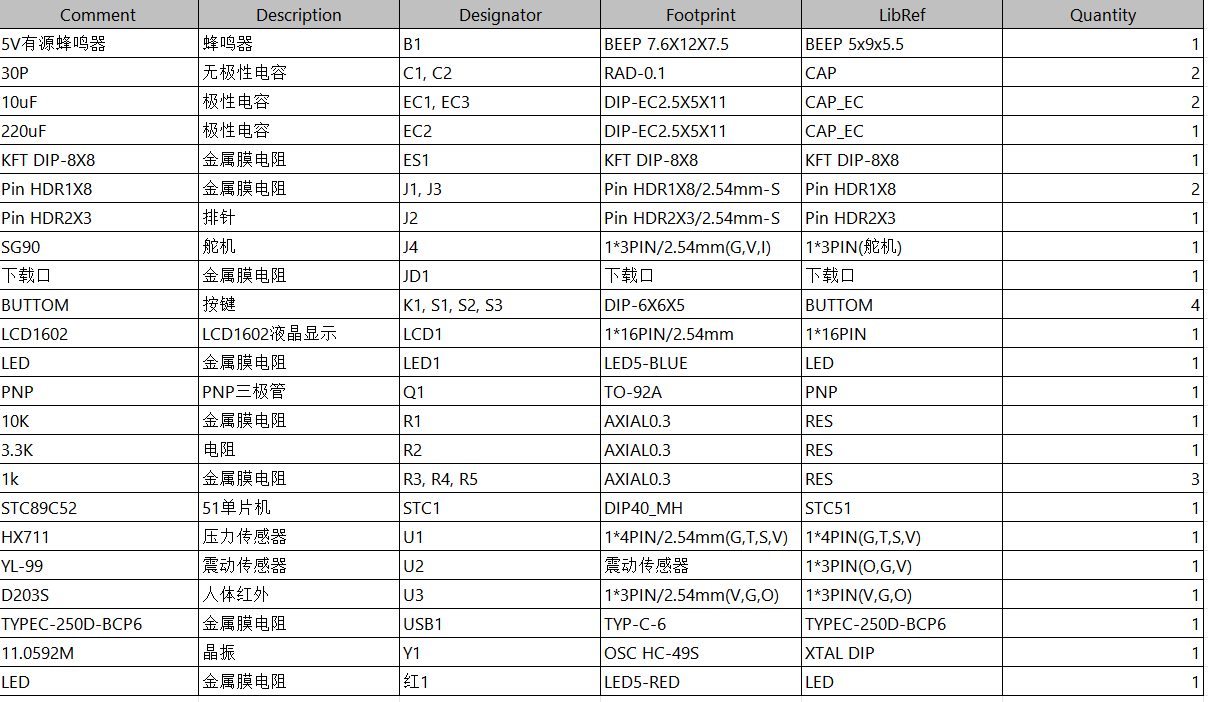

硬件清单：
