编号：

T1452602M

设计简介：

本设计是基于STM32单片机的智能光雨互补路灯的设计，主要实现以下功能：

1.通过光照强度传感器与雨滴传感器精准采集环境光照强度与降雨状态。
2.通过时钟模块实现系统时间的精准同步与显示。
3.通过雨水发电模块与太阳能板的协同互补供电。
4.根据降雨状态控制雨水收集装置的展开与收起，依据人流量自动调节路灯照明亮度。
5.通过OLED显示模块实时展示时间、雨水重量、人流量等关键参数。
6.通过WiFi模块将系统运行数据上传至云平台，便于远程监测与管理。
7.通过独立按键实现界面切换、参数阈值设置等操作。

电源： 5V
传感器：光敏电阻、雨滴感应模块、时钟模块（DS1302）、红外对管、称重模块（HX711）
显示屏：OLED128X64
单片机： STM32F103C8T6
执行器：USB灯、蜂鸣器、舵机
人机交互：独立按键
通讯：WIFI模块（ESP8266）
标签： STM32、OLED、光敏电阻、雨滴感应模块、DS1302、红外对管、HX711、ESP8266

题目扩展：基于 NB-IoT 的城市路灯智能控制与状态监测系统、基于单片机的太阳能LED路灯电源系统

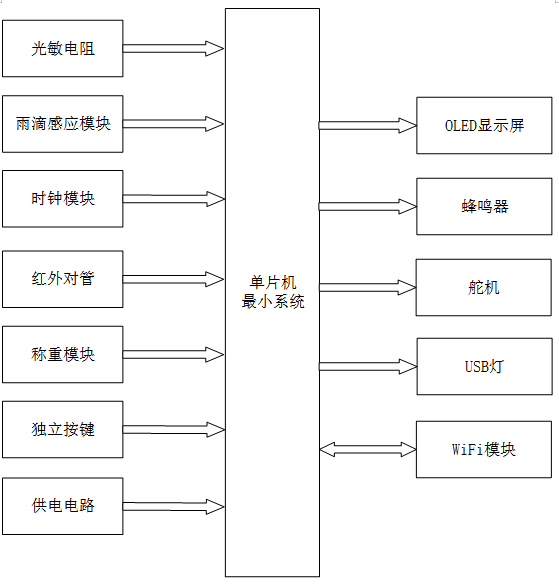

智能光雨互补路灯的设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 光敏电阻模块：用于精准采集环境光照强度，为路灯亮度自动调节提供数据依据
2. 雨滴感应模块：用于监测环境降雨状态，控制雨水收集装置的展开与收起
3. 时钟模块：用于获取系统精准时间，实现路灯运行时间的同步与展示
4. 红外对管模块：用于检测路灯周边人流量，依据人流量自动调节路灯照明亮度
5. 称重模块：用于监测雨水收集装置的雨水重量，模拟雨水发电过程
6. 独立按键模块：用于实现界面切换、光照及降雨相关参数的阈值设置、手动控制等操作
7. 供电电路：配合雨水发电与太阳能发电的光雨互补方案，为整个智能光雨互补路灯系统提供稳定可靠的工作电源

三、输出部分

1. OLED 显示屏：用于实时显示系统时间、雨水重量、人流量、光照强度等关键参数，实现数据的可视化展示
2. 蜂鸣器模块：用于降雨状态异常、参数超限等情况的操作提示与状态报警
3. 舵机控制模块：用于模拟雨水收集装置的展开与收起动作，实现雨水收集装置的控制
4. USB灯模块：用于路灯的照明控制，同时根据人流量自动调节照明亮度
5. WiFi 模块：用于将系统运行数据上传至云平台，实现远程监测与管理，保障智能光雨互补路灯的高效运维与数据管控
