设计编号：T1452602M
实物视频演示：
软件安装：
资料预览
效果图：

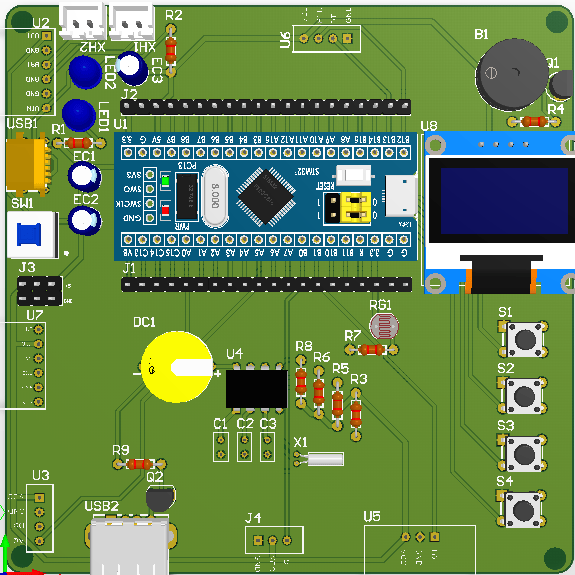

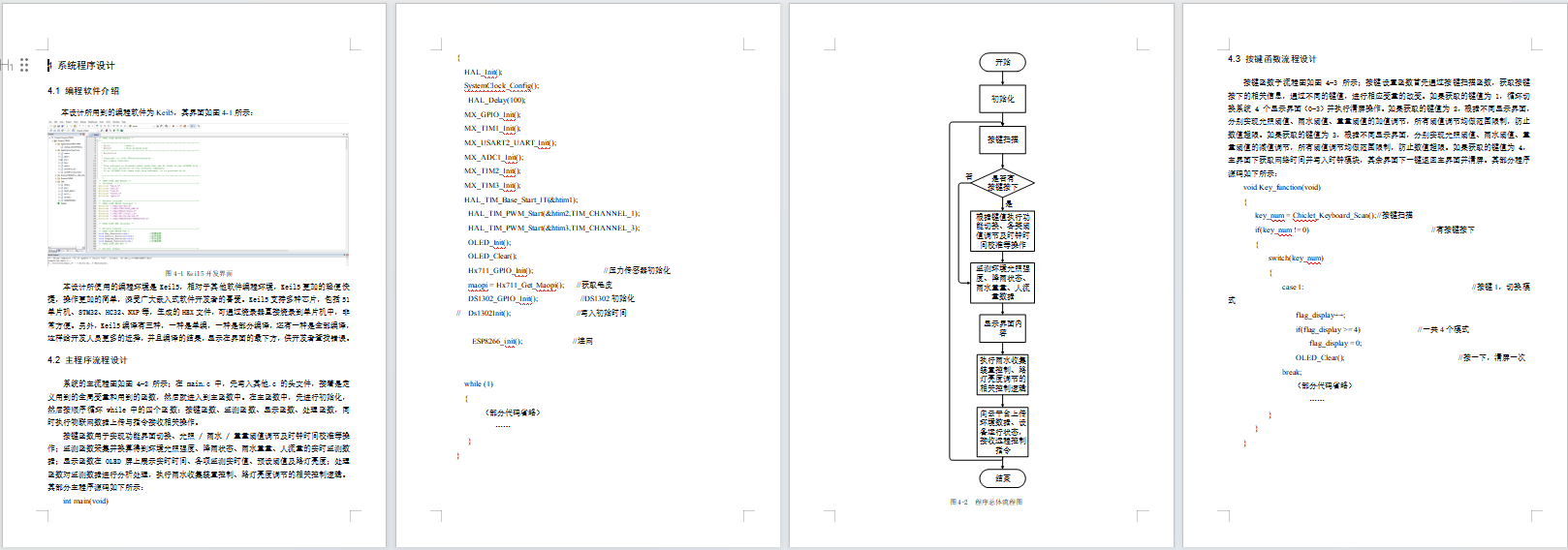

总体资料：

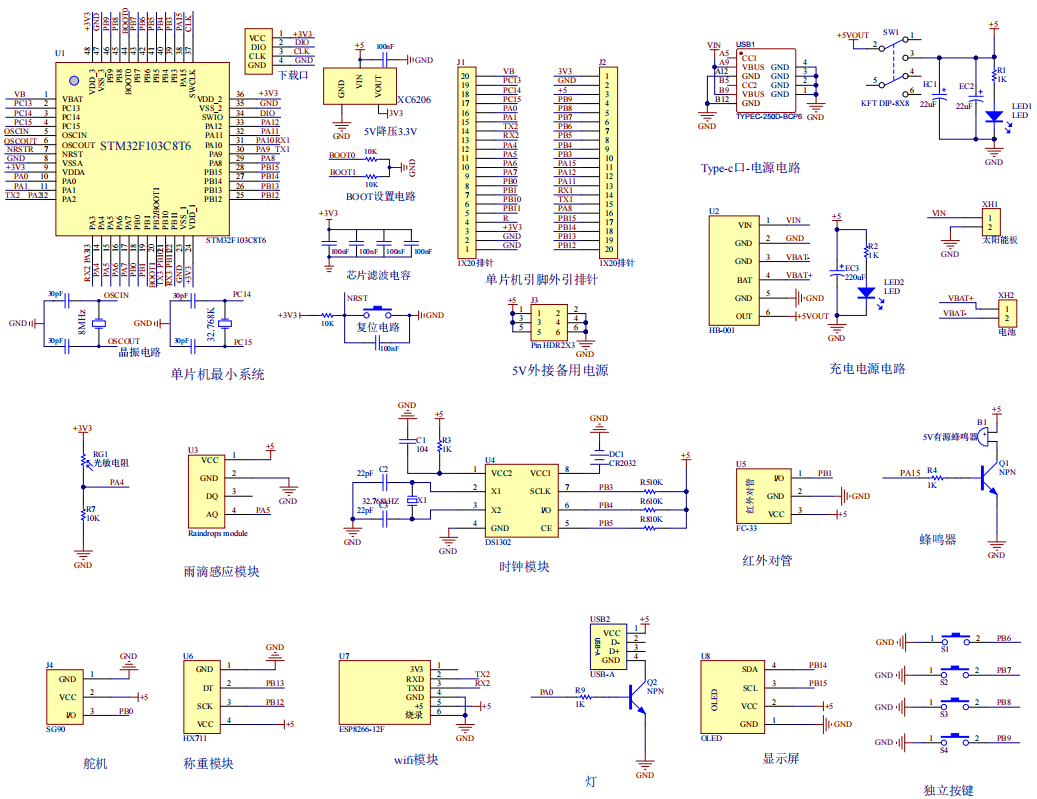

原理图：

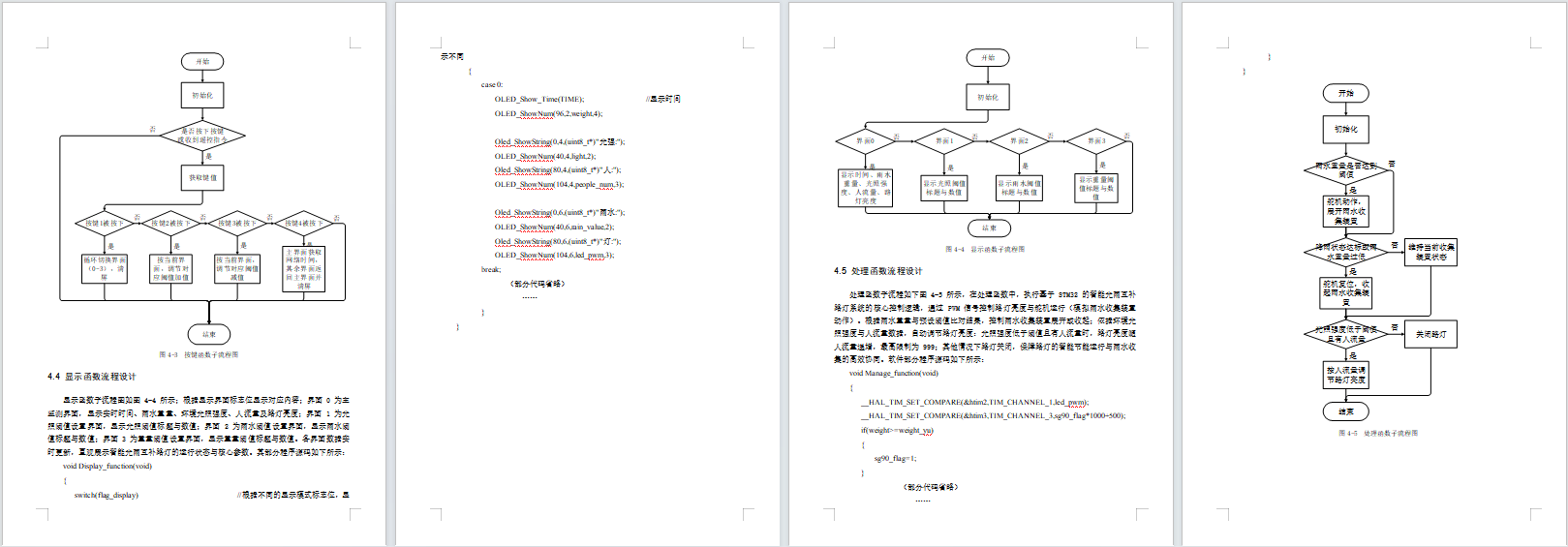

软件设计流程：

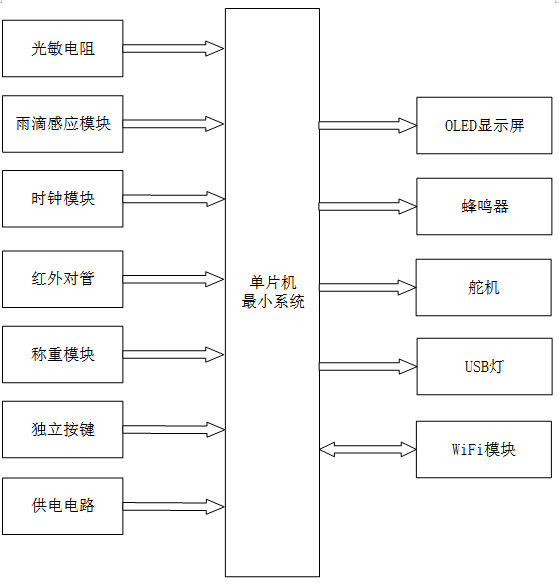

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能光雨互补路灯系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是光敏电阻，用于精准采集环境光照强度，为路灯亮度自动调节提供数据依据；第二部分是雨滴感应模块，用于监测环境降雨状态，控制雨水收集装置的展开与收起；第三部分是时钟模块，用于获取系统精准时间，实现路灯运行时间的同步与展示；第四部分是红外对管，用于检测路灯周边人流量，依据人流量自动调节路灯照明亮度；第五部分是称重模块，用于监测雨水收集装置的雨水重量，模拟雨水发电过程；第六部分是独立按键，用于实现界面切换、光照及降雨相关参数的阈值设置、手动控制等操作；第七部分是供电电路，配合雨水发电与太阳能发电的光雨互补方案，为整个智能光雨互补路灯系统提供稳定可靠的工作电源。
输出由五部分组成，第一部分是 OLED 显示屏，用于实时显示系统时间、雨水重量、人流量、光照强度等关键参数，实现数据的可视化展示；第二部分是蜂鸣器，用于降雨状态异常、参数超限等情况的操作提示与状态报警；第三部分是舵机，用于模拟雨水收集装置的展开与收起动作，实现雨水收集装置的控制；第四部分是 USB 灯，用于路灯的照明控制，同时根据人流量自动调节照明亮度；第五部分是 WiFi 模块，用于将系统运行数据上传至云平台，实现远程监测与管理，保障智能光雨互补路灯的高效运维与数据管控。

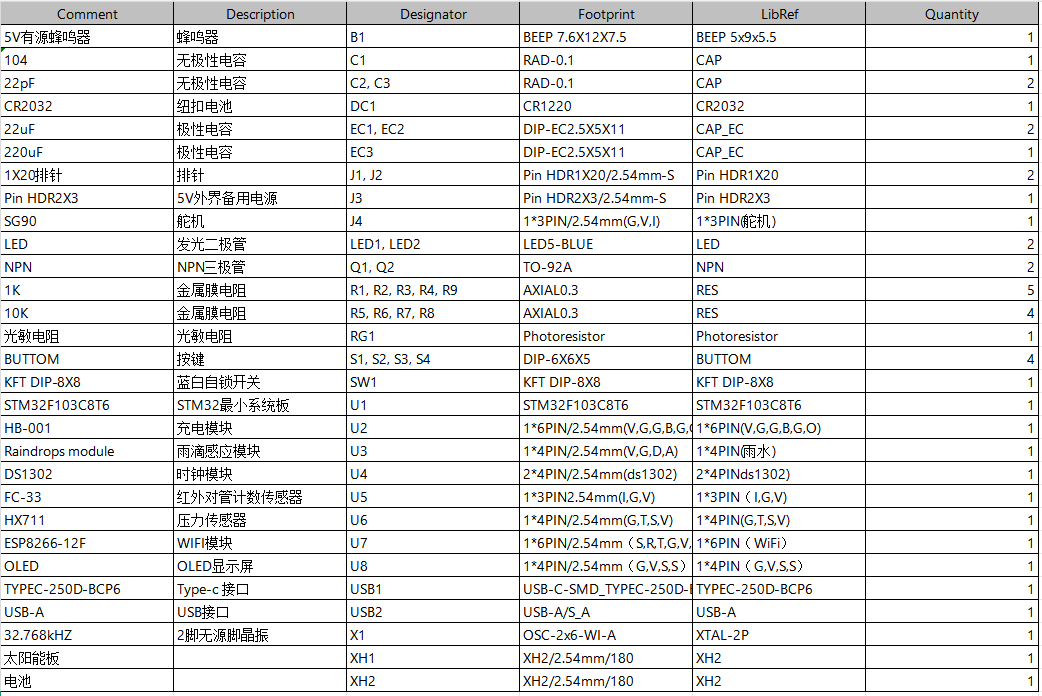

硬件清单：
