设计编号：T1592605M

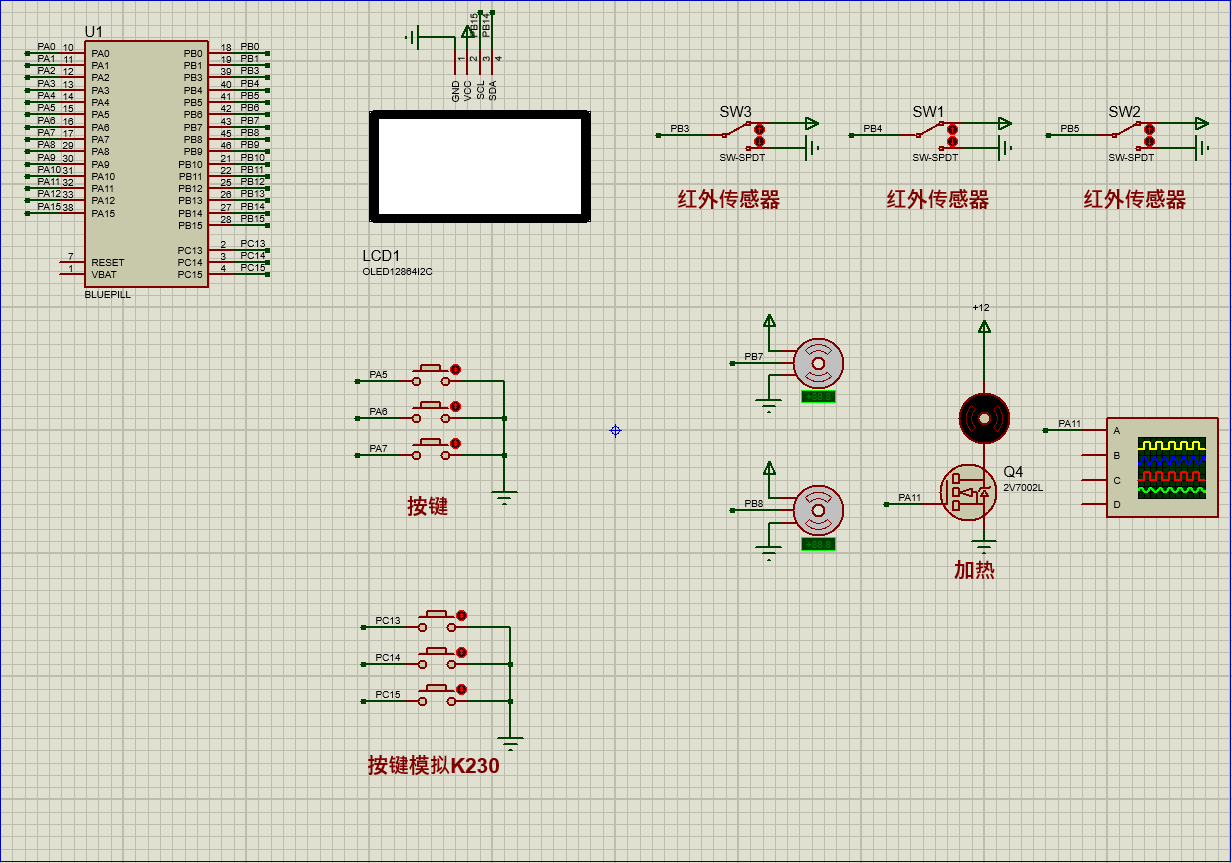

仿真视频演示：
软件安装：

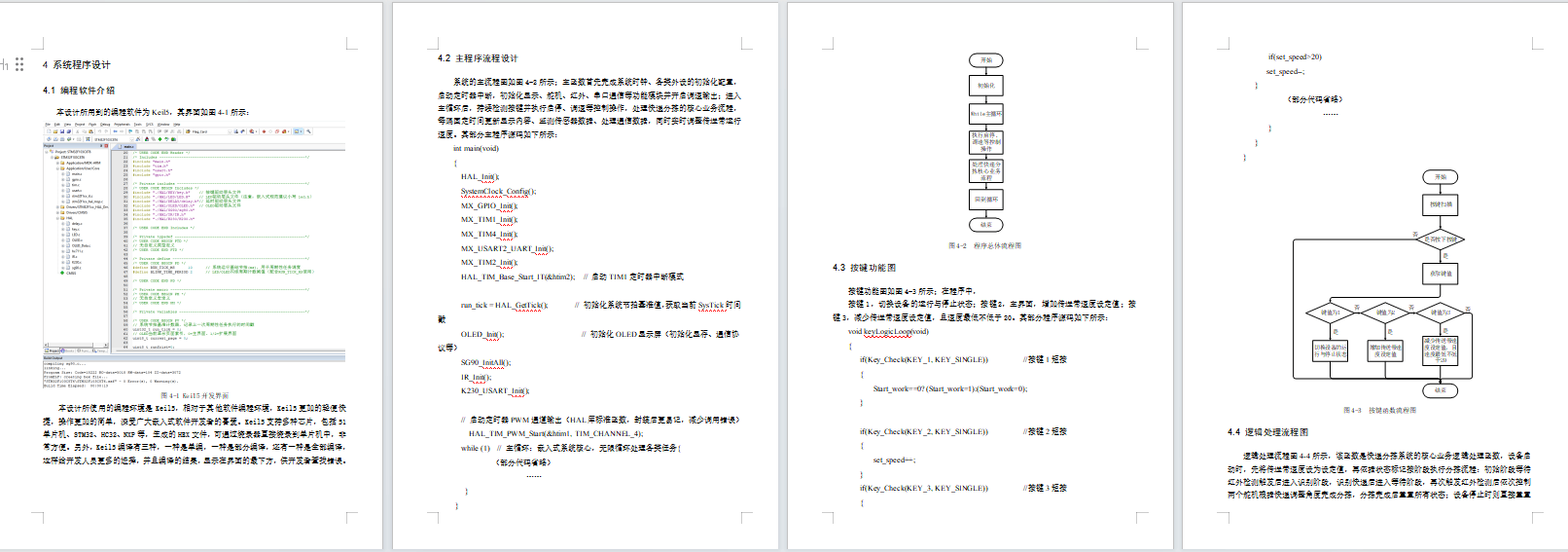

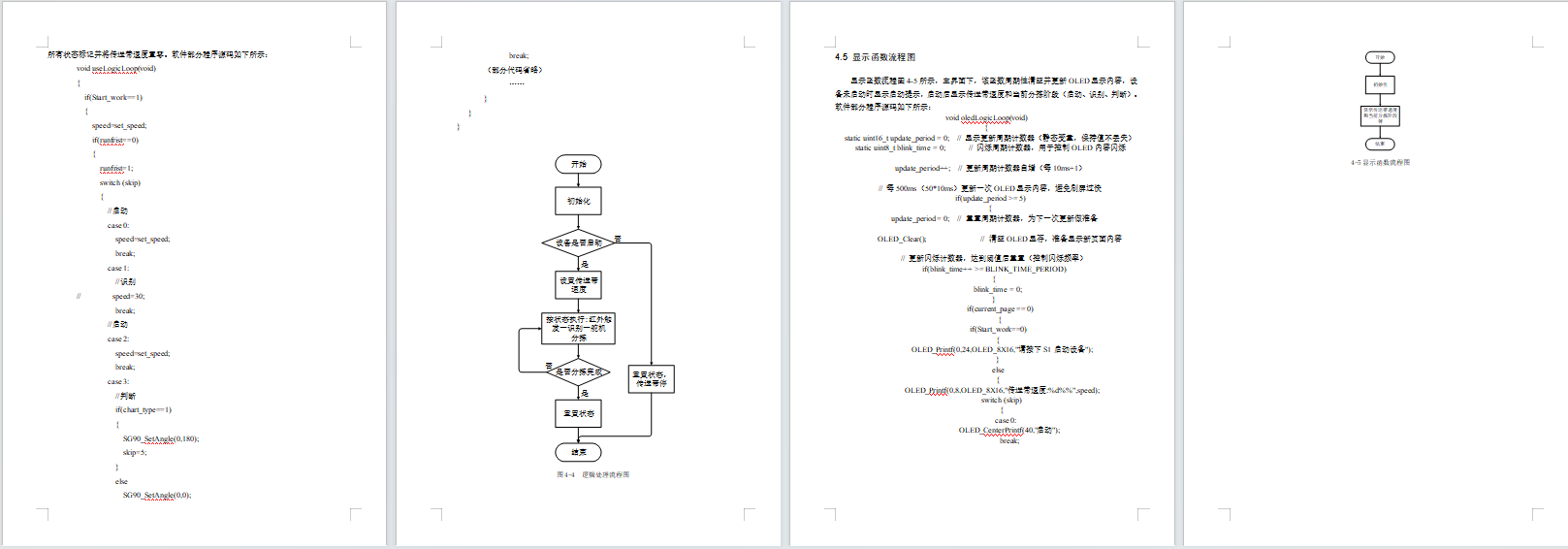

资料预览
效果图：
总体资料：

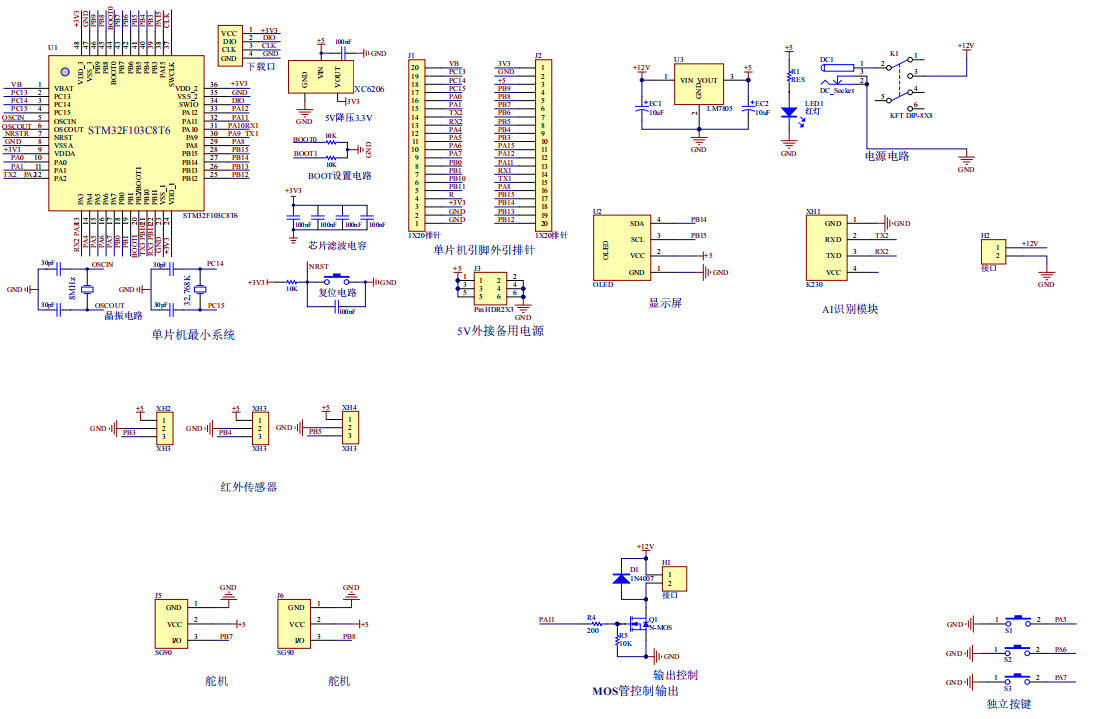

原理图：
软件设计流程：

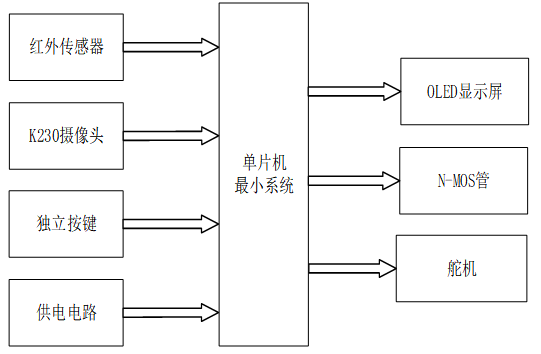

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32单片机的快递智能分拣系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是红外传感器，用于检测快递到位信号，触发分拣流程的步骤流转；第二部分是K230摄像头，采集二维码图像并识别；第三部分是独立按键，实现设备启停、传送带速度调节；第四部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是OLED显示屏，实时展示设备运行状态、传送带速度以及分拣流程阶段；第二部分是N-MOS管控制模块，实时展示设备运行状态、传送带速度以及分拣流程阶段；第三部分是舵机，按快递二维码品类执行转动动作，完成不同快递的分拣分流。

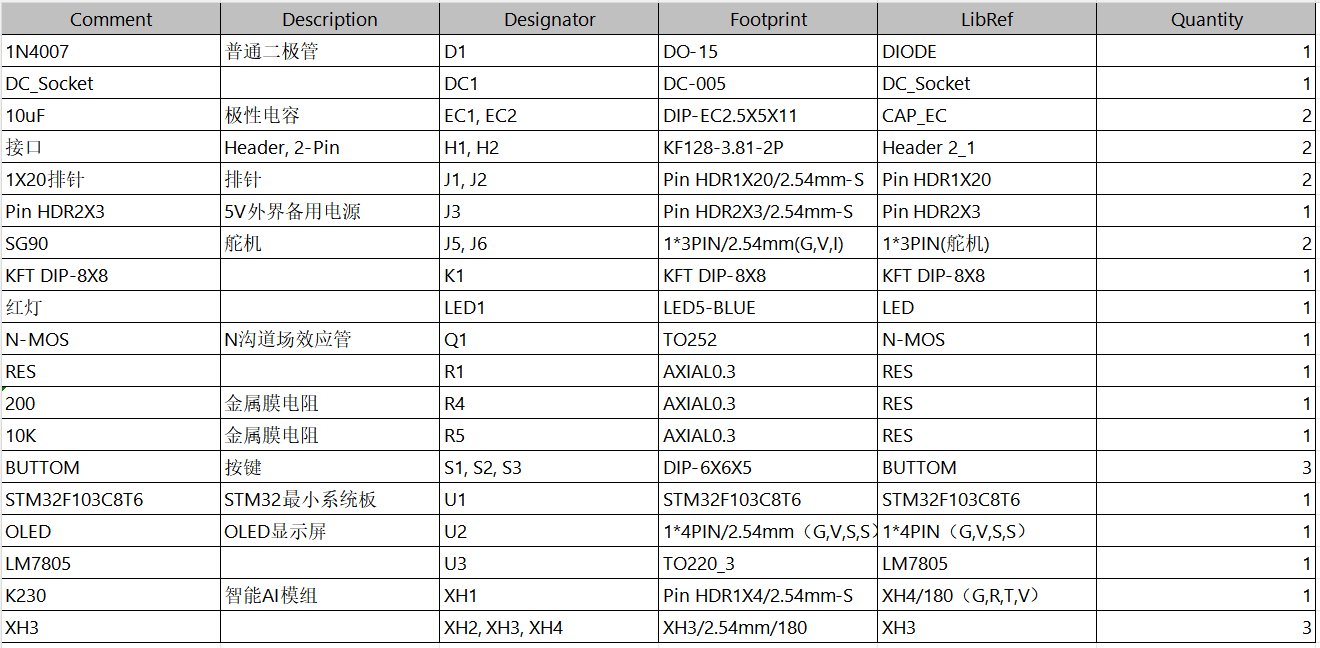

硬件清单：
