编号：

T1702605M

设计简介：

本设计是基于STM32的智能药盒吃药提醒系统，主要实现以下功能：

1、通过 DS1302 时钟模块获取实时时间，并通过 OLED12864 显示屏同步显示当前日期、时间以及三个预设药盒的吃药时间。
2、通过按键设置当前时间，以及三个药盒吃药时间和是否吃药状态。
3、通过三个继电器控制三个药盒，当设定吃药时间到，该药盒对应的指示灯点亮，同时语音播报模块提示“吃药时间到”，并播报具体药品种类和药仓位置；
4、当吃药时间到了，5分钟没有吃药，发送吃药提醒。
5、在药盒打开的同时，若压力传感器检测到杯子已放置，系统自动启动加热棒对水进行加热，采用PID控温算法加热达到设定温度后，水泵启动并延时停止加水。
6、通过三组红外模块模拟药盒是否有药，当检测到药盒没药品了，通过语音播报提醒“药盒却药，请及时补充”。
7、通过4G模块连接手机 APP，用户可远程设定三个药盒的吃药时间及服药状态，并同步显示于 OLED 屏。

电源： 5V
传感器：红外对管（FC-33）、温度传感器（NTC温度）、称重模块（HX711）、时钟模块（DS1302）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热（MOS管）、水泵（MOS管）、继电器
人机交互：独立按键
通信模组：语音识别（SU-03T）、4G模块（ML307R）

标签：STM32、OLED12864、FC-33、NTC温度、HX711、DS1302、SU-03T、ML307R

题目扩展：智能家居用药管理系统、远程监护智能药盒、多药盒自动配药及服药监督系统

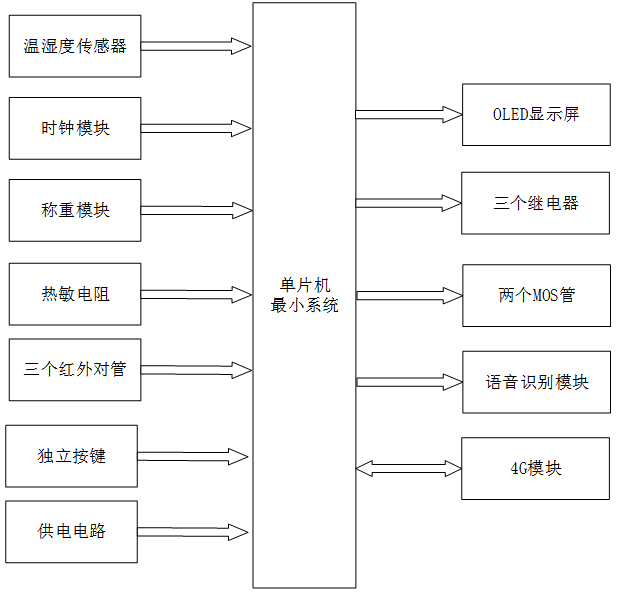

智能药盒设计智能药盒吃药提醒系统

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 温湿度传感器模块：用于采集环境温湿度数据
2. DS1302时钟模块：用于精准提供系统日期与时间，支撑吃药提醒的时间判定
3. 称重模块：用于检测药盒打开状态及服药相关数据
4. 热敏电阻模块：用于监测加热水温并配合 PID 控制
5. 红外对管模块：共3个，分别对应三个药仓，实现药盒缺药状态监测
6. 独立按键模块：用于设置系统时间、切换吃药状态及相关参数配置
7. 供电电路：为整个智能药盒系统提供稳定的电力供应

三、输出部分

1. OLED 显示屏：用于显示日期时间、三个吃药提醒时间、服药状态、水温设定值及系统运行信息
2. 继电器控制模块：共3个，分别控制三个药盒的开关状态，配合计时逻辑实现服药提醒
3. MOS管控制模块：共2个，一路驱动水泵实现出水控制，另一路配合加热模块实现水的加热控制
4. 语音识别模块：用于播报吃药时间、药种类、药仓位置及缺药提醒等语音提示
5. 4G模块：用于实现与手机 APP 及 OneNet 云平台的无线通信，完成吃药时间设定、服药状态同步、缺药/未服药短信发送
