设计编号：T1702605M

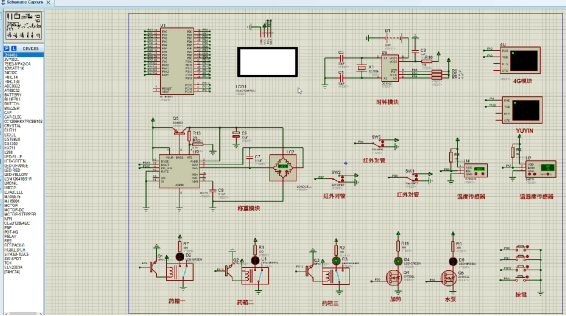

仿真视频演示：
软件安装：
资料预览
效果图：

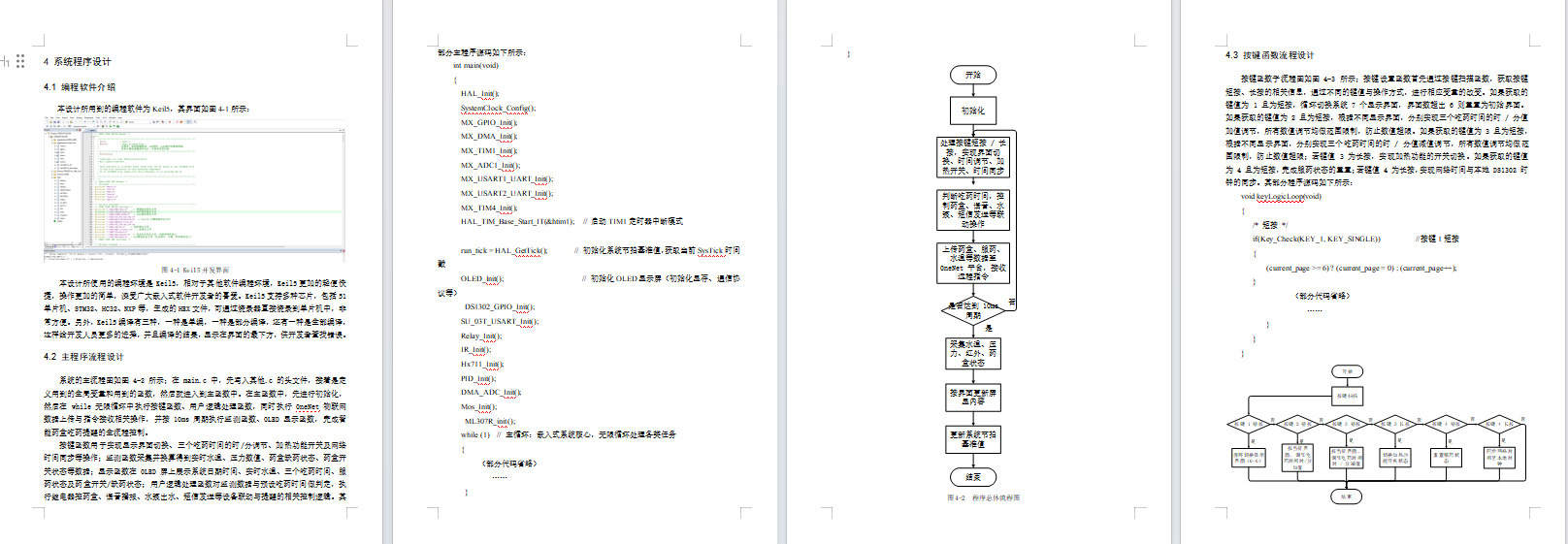

总体资料：

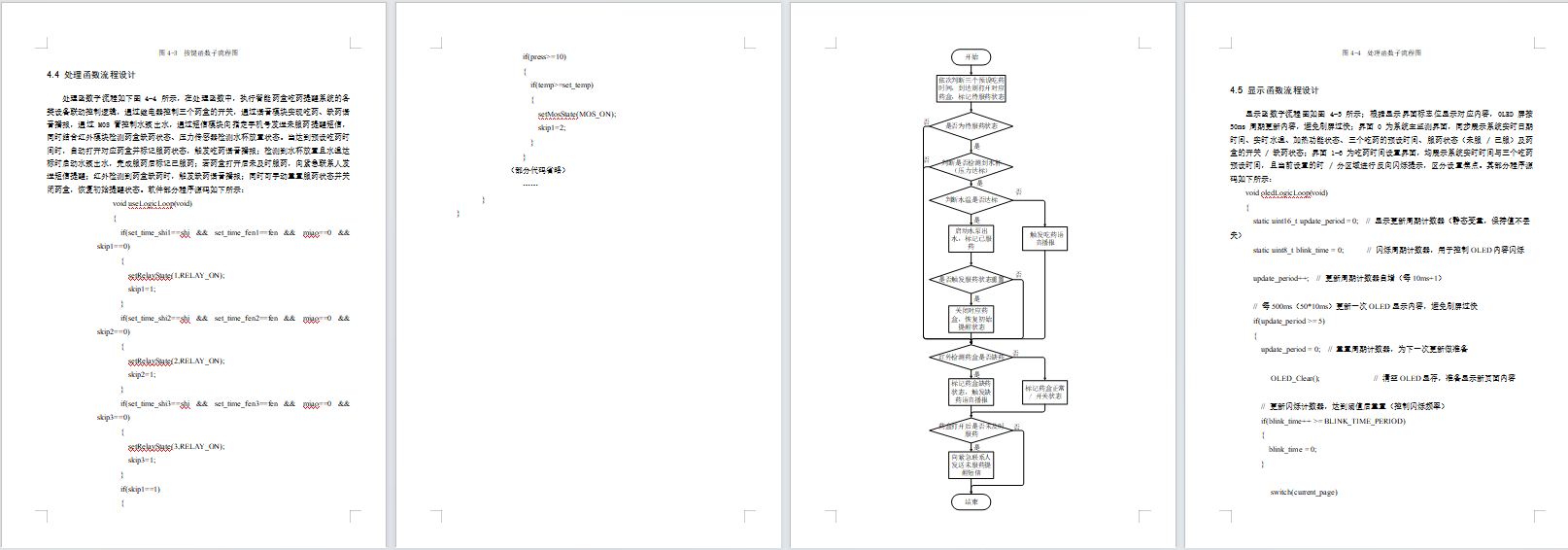

总体资料：

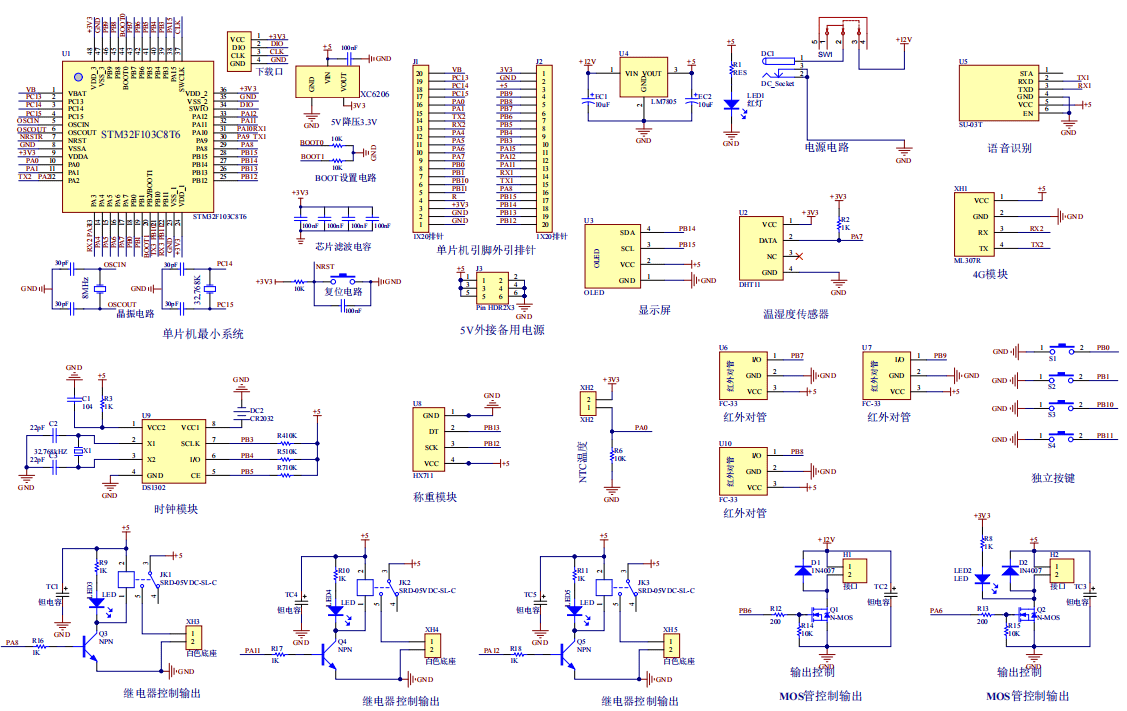

原理图：

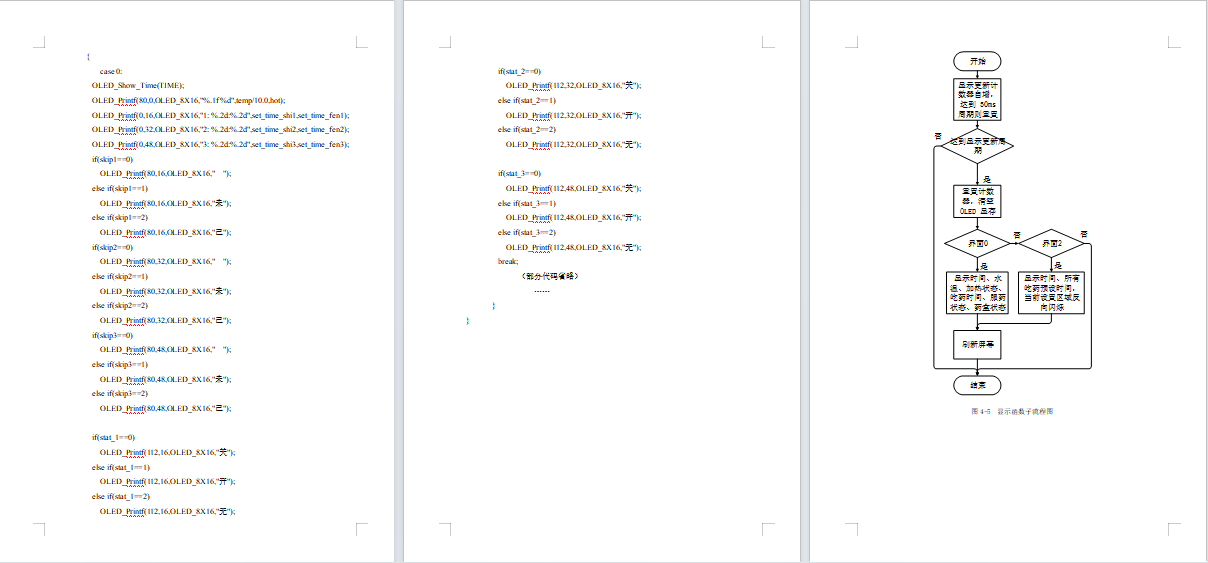

软件设计流程：

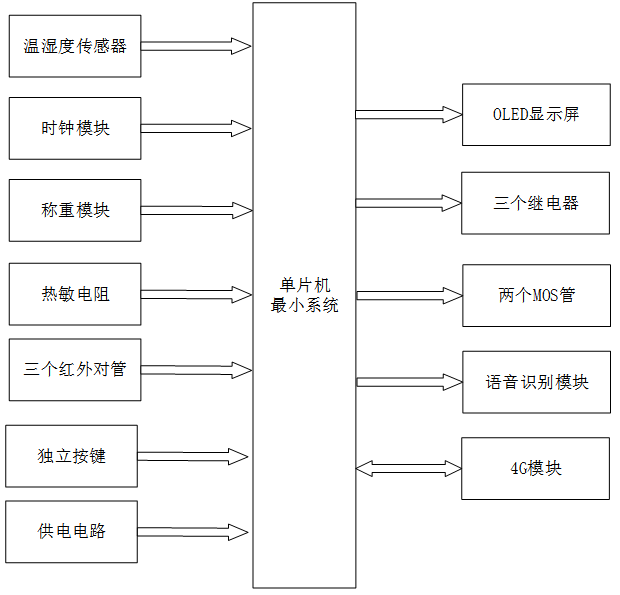

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能药盒吃药提醒系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是温湿度传感器，用于采集环境温湿度数据；第二部分是时钟模块 DS1302，用于精准提供系统日期与时间，支撑吃药提醒的时间判定；第三部分是称重模块，用于检测药盒打开状态及服药相关数据；第四部分是热敏电阻，用于监测加热水温并配合 PID 控制；第五部分是三个红外对管，分别对应三个药仓，实现药盒缺药状态监测；第六部分是独立按键，用于设置系统时间、切换吃药状态及相关参数配置；第七部分是供电电路，为整个智能药盒系统提供稳定的电力供应。
输出由五部分组成，第一部分是 OLED 显示屏，用于显示日期时间、三个吃药提醒时间、服药状态、水温设定值及系统运行信息；第二部分是三个继电器，分别控制三个药盒的开关状态，配合计时逻辑实现服药提醒；第三部分是两个 MOS 管，其中一路驱动水泵实现出水控制，另一路配合加热模块实现水的加热控制；第四部分是语音识别模块，用于播报吃药时间、药种类、药仓位置及缺药提醒等语音提示；第五部分是 4G 模块，实现与手机 APP 及 OneNet 云平台的无线通信，完成吃药时间设定、服药状态同步、缺药/未服药短信发送。

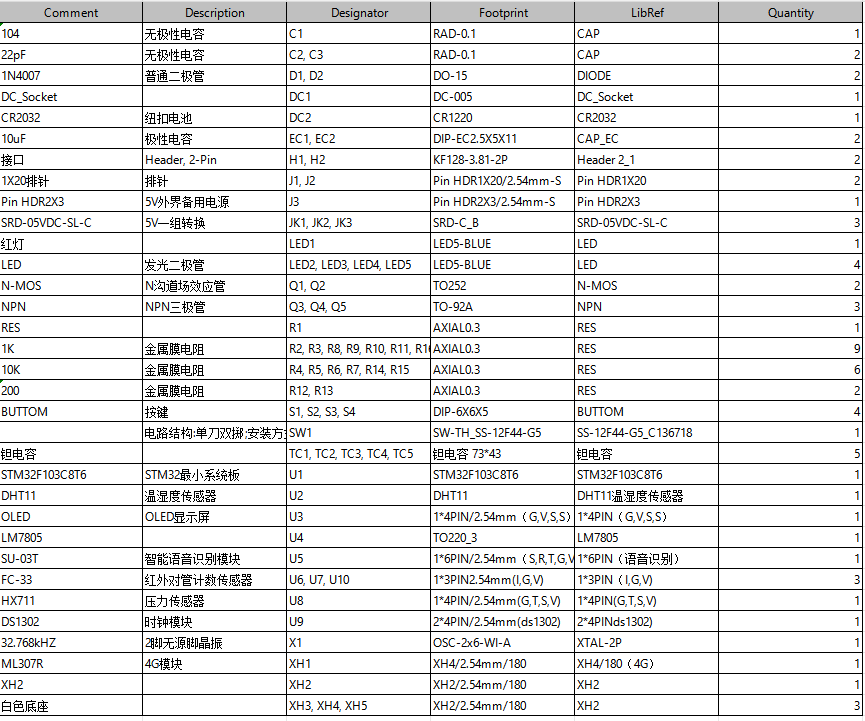

硬件清单：
