编号：

T1922605M

设计简介：

本设计是大货车油箱防盗报警系统设计，主要实现以下功能：

1、通过按键可以设置布防和撤防模式，布防后启动传感器检测，撤防时解除报警及锁定状态，OLED屏幕实时显示当前工作模式。
2、通过红外人体传感器检测油箱周边人体，当检测到有人停留超过1分钟，进行语音提示进行驱离。
3、通过压力传感器检测油箱盖受压，配合震动传感器识别开盖动作，触发摄像头模块进行图像采集，与预存训练集比对，识别为油枪则不报警，识别为油管则触发声光报警，两者均未识别到也不报警。
4、过液位传感器监测油箱液位，当液位异常下降时同样触发摄像头进行图像识别，若识别为油管则报警，避免误报。
5、通过按键模块实现布防/撤防切换，并可在OLED屏幕上查看当前状态。
6、通过4G模块实现远程报警短信发送提醒，可以远程用APP监控和设置布防和撤防。

电源： 5V
传感器：称重模块（HX711）、震动传感器（SW-420）、水位传感器（Water Sensor）、人体红外（D203S）
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键
通信模块：语音识别（SU-03T）、摄像头模块（K230）、4G模块（ML307R）、

标签：STM32、OLED12864、HX711、SW-420、D203S、Water Sensor、SU-03T、K230、ML307R

题目扩展：智能车辆燃油安全监控系统、基于视觉识别的加油站防误报管理终端、远程物联网油箱防盗终端

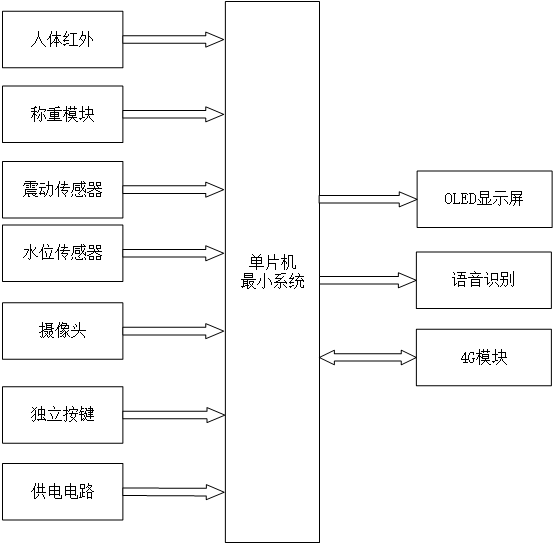

大货车油箱防盗报警系统设计

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 人体红外传感器模块：用于检测油箱附近是否有人体停留
2. 压力传感器模块：用于检测油盖是否受到压力
3. 震动传感器模块：用于检测是否存在轻微震动
4. 液位传感器模块：用于检测油箱液位是否下降
5. 摄像头模块：用于布防模式下识别油枪、油管等目标
6. 独立按键模块：用于布防和撤防模式的切换、报警状态的解除等操作
7. 供电电路：给整个系统供电

三、输出部分

1. 显示屏：用于显示系统布防/撤防状态、报警状态、传感器检测结果等信息
2. 语音模块：用于布防模式下有人停留时播放防盗提醒语音
3. 4G模块：用于实现远程报警提醒、远程布防和撤防的指令传输
