设计编号：T1922605M

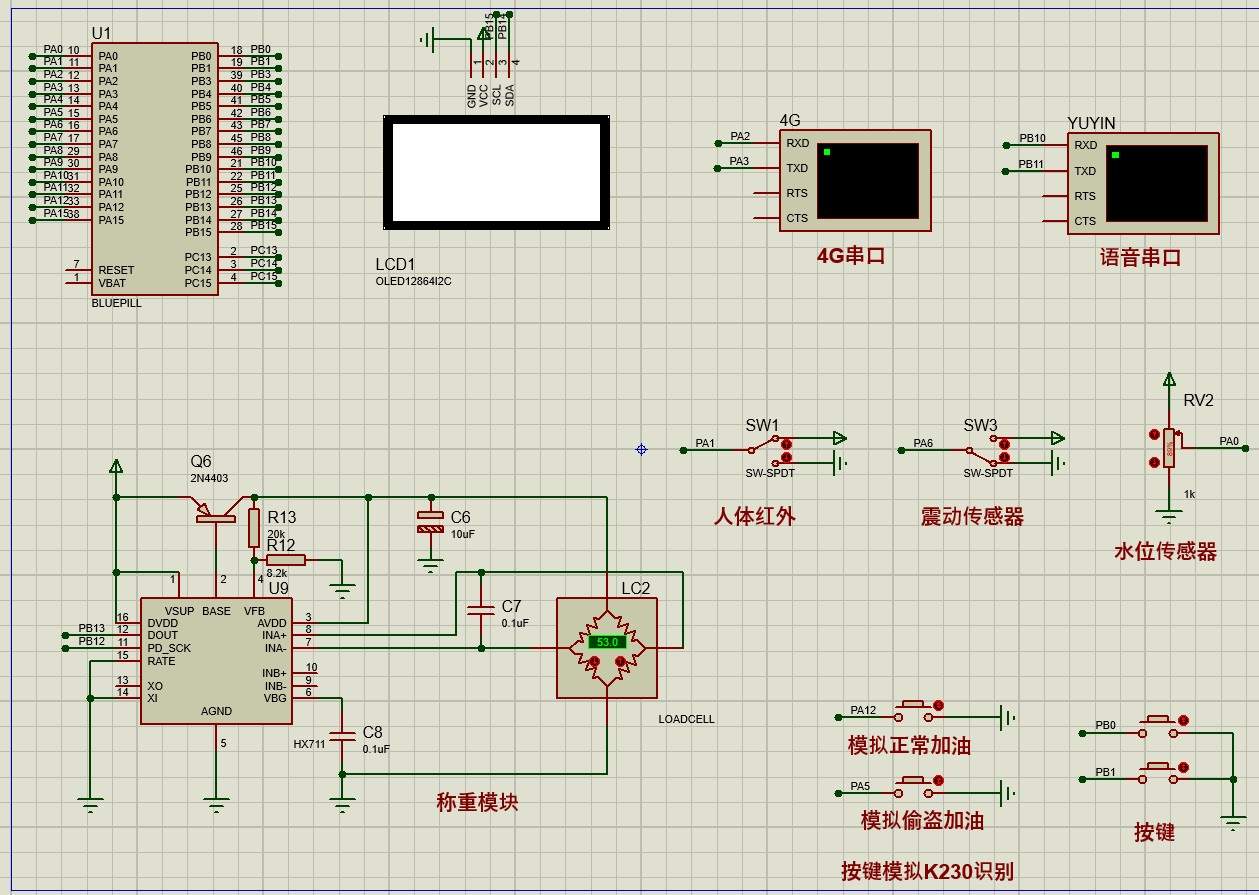

仿真视频演示：
软件安装：
资料预览
效果图：

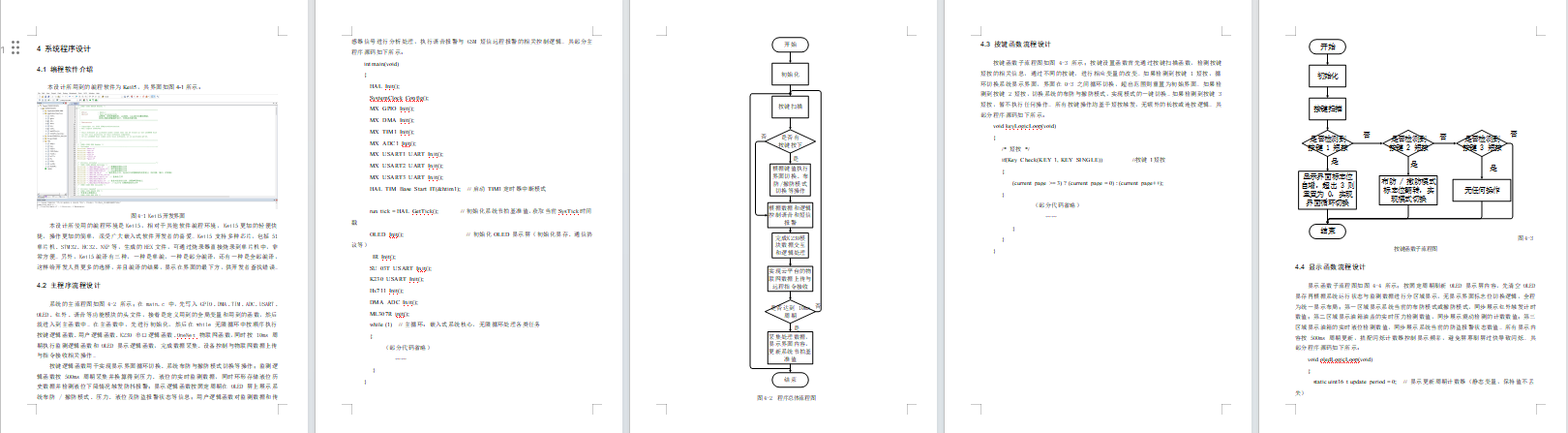

总体资料：
总体资料：

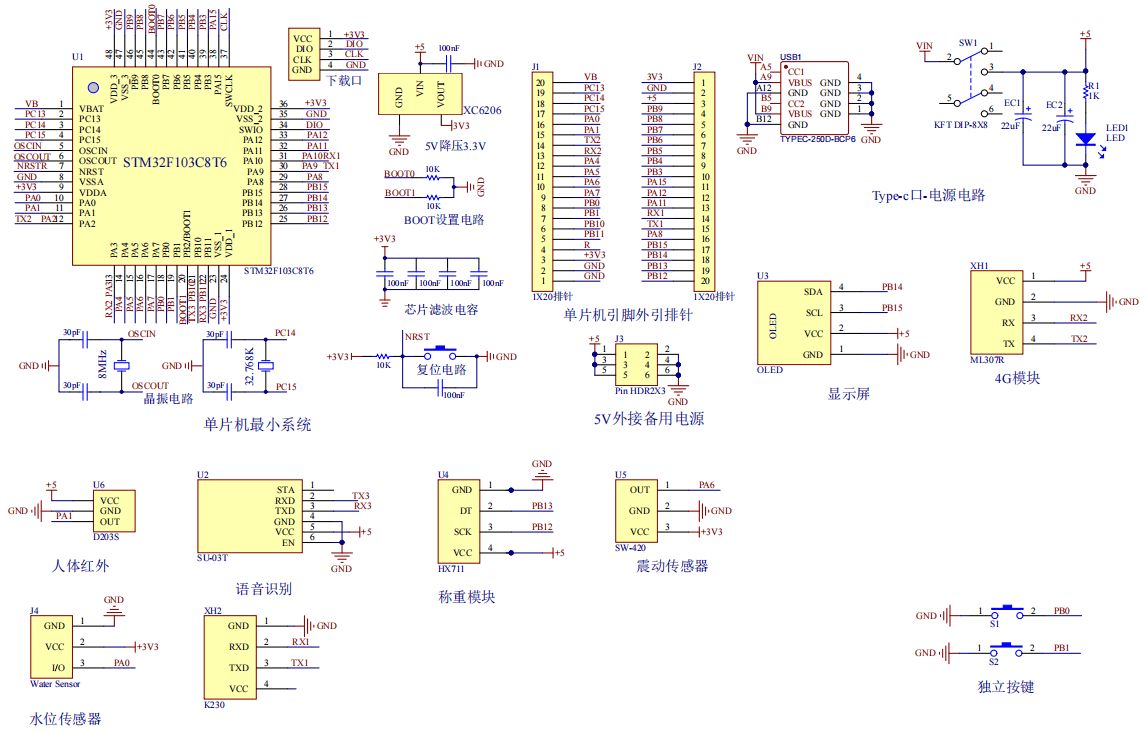

原理图：

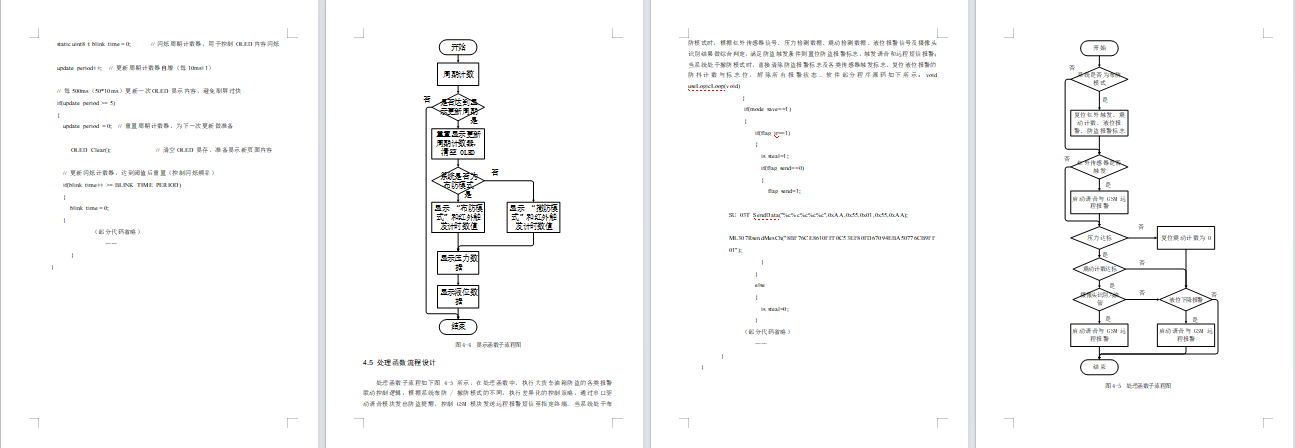

软件设计流程：

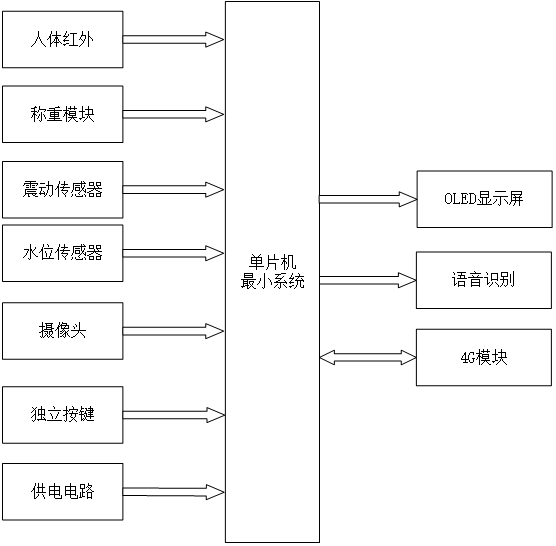

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的大货车油箱防盗报警系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是人体红外传感器，用于检测油箱附近是否有人体停留；第二部分是压力传感器，用于检测油盖是否受到压力；第三部分是震动传感器，用于检测是否存在轻微震动；第四部分是液位传感器，用于检测油箱液位是否下降；第五部分是摄像头模块，用于布防模式下识别油枪、油管等目标；第六部分是独立按键，用于布防和撤防模式的切换、报警状态的解除等操作；第七部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是显示屏，用于显示系统布防 / 撤防状态、报警状态、传感器检测结果等信息；第二部分是语音模块，用于布防模式下有人停留时播放防盗提醒语音；第三部分 4G模块，用于实现远程报警提醒、远程布防和撤防的指令传输。

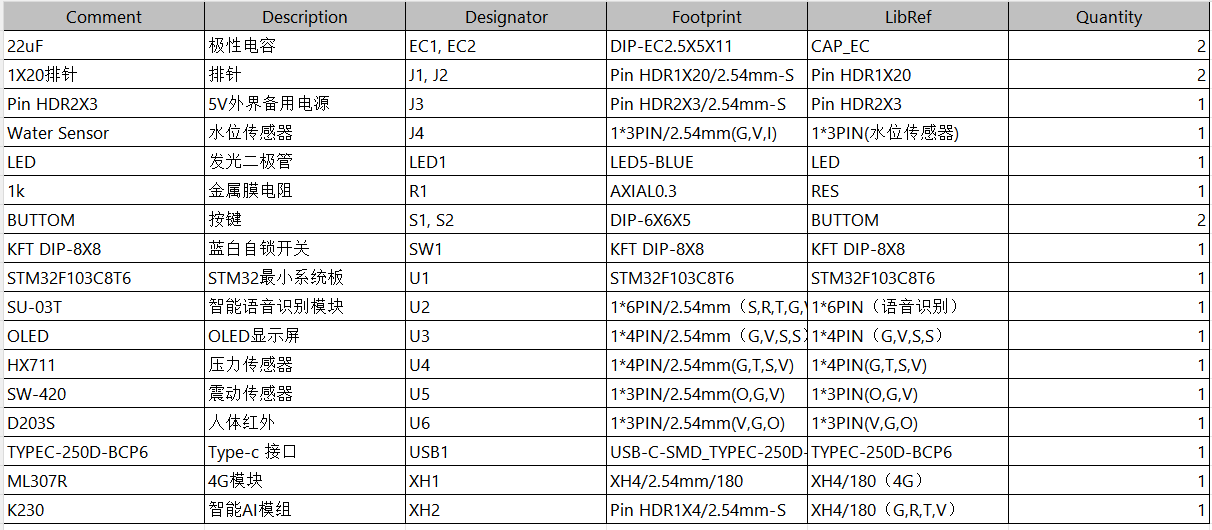

硬件清单：
