编号：

T2192605M

设计简介：

本设计是基于STM32F103C8T6的工厂库管货架手写标签信息智能识别与录入系统，主要实现以下功能：

1、通过摄像头模块采集货架标签图像内容（货架编号、物料编码、物料名称、存储数量）
2、通过独立按键手动触发标签信息的采集与录入流程
3、通过光敏传感器检测环境光照强度，当光线过暗且按键触发采集时，自动开启补光灯进行照明辅助
4、通过语音播报模块在录入过程中实时播报识别结果及操作状态提示
5、通过WIFI模块，手机APP存储录入的标签信息，可视化显示当前库存情况，并支持按物料编码或名称进行简单查询

电源： 5V
传感器： 摄像头模块（K230）、光敏电阻、
显示屏： OLED12864
单片机： STM32F103C8T6
执行器： 补光灯（USB灯）
人机交互： 独立按键、语音播报模块（SU-03T）、WIFI模块（ESP8266）

标签： STM32F103C8T6、OLED12864、ESP8266、SU-03T、K230

题目扩展： 智能仓储管理系统、无人值守自动盘库系统、基于云平台的物料追溯系统

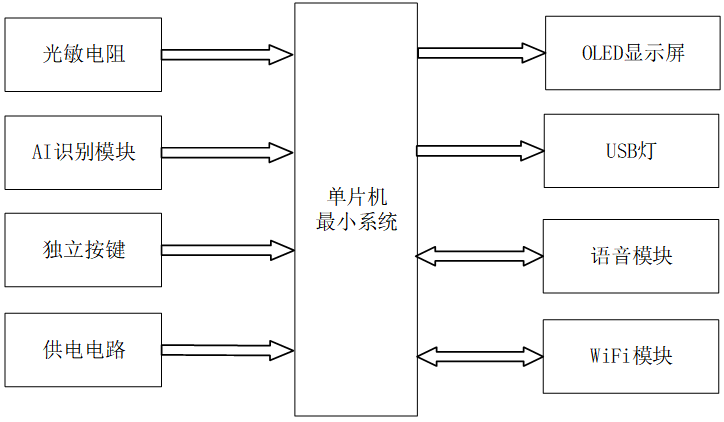

工厂库管货架手写标签信息智能识别与录入系统

一、主控部分

核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分

二、输入部分

1. 光敏电阻模块：用于检测环境光照强度，为采集时的补光控制提供依据
2. AI识别模块：用于对工厂货架手写标签进行图像采集与智能识别，提取货架编号、物料编码、物料名称、存储数量等信息
3. 独立按键模块：用于触发标签识别录入操作、补光控制及功能切换
4. 供电电路：为整个智能识别与录入系统提供稳定电源

三、输出部分

1. OLED 显示屏：用于实时显示识别录入进度、光照状态及当前录入的货架标签信息
2. USB灯模块：用于在环境光照不足时，配合按键触发的采集操作进行补光，提升识别准确率
3. 语音模块：用于在标签识别录入过程中进行语音播报提示，同步反馈录入状态与结果
4. WiFi 模块：实现与手机 APP 的无线通信，完成识别录入信息的上传传输，支持库存数据查看与查询
