设计编号：T2192605M
实物视频演示：
软件安装：

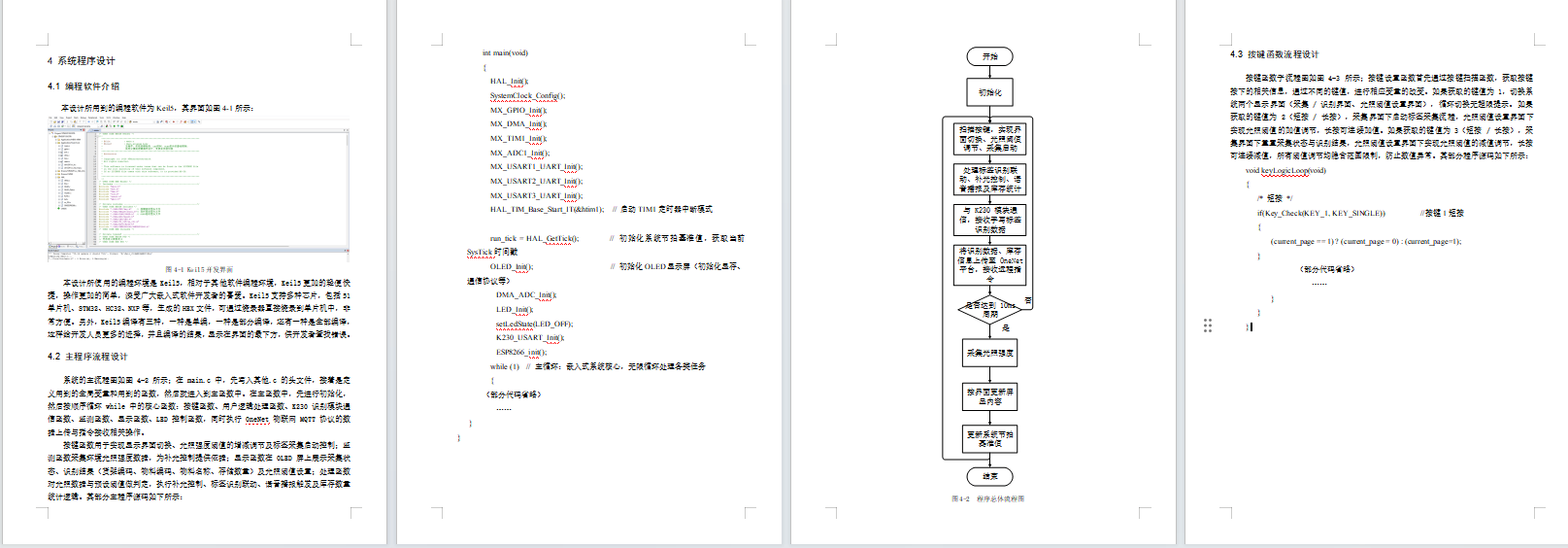

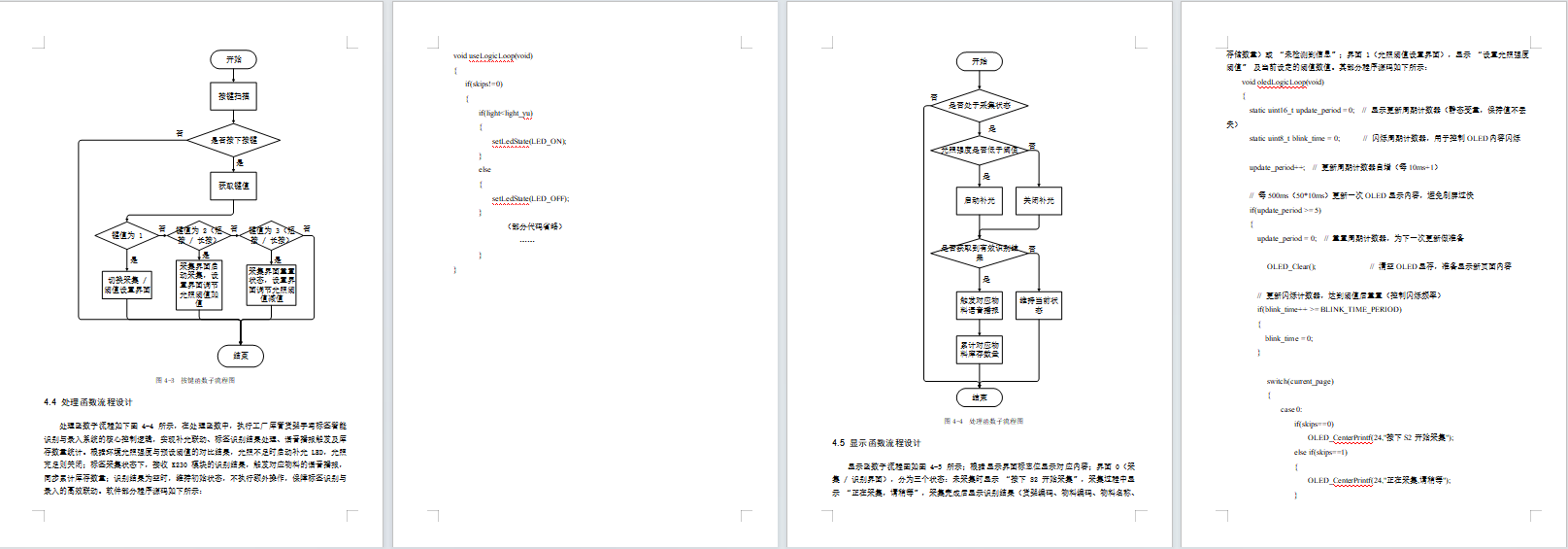

资料预览

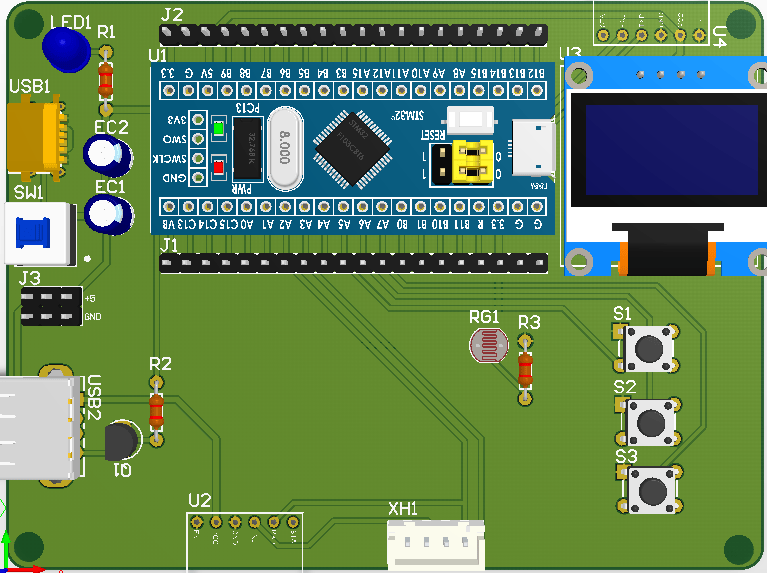

效果图：
总体资料：

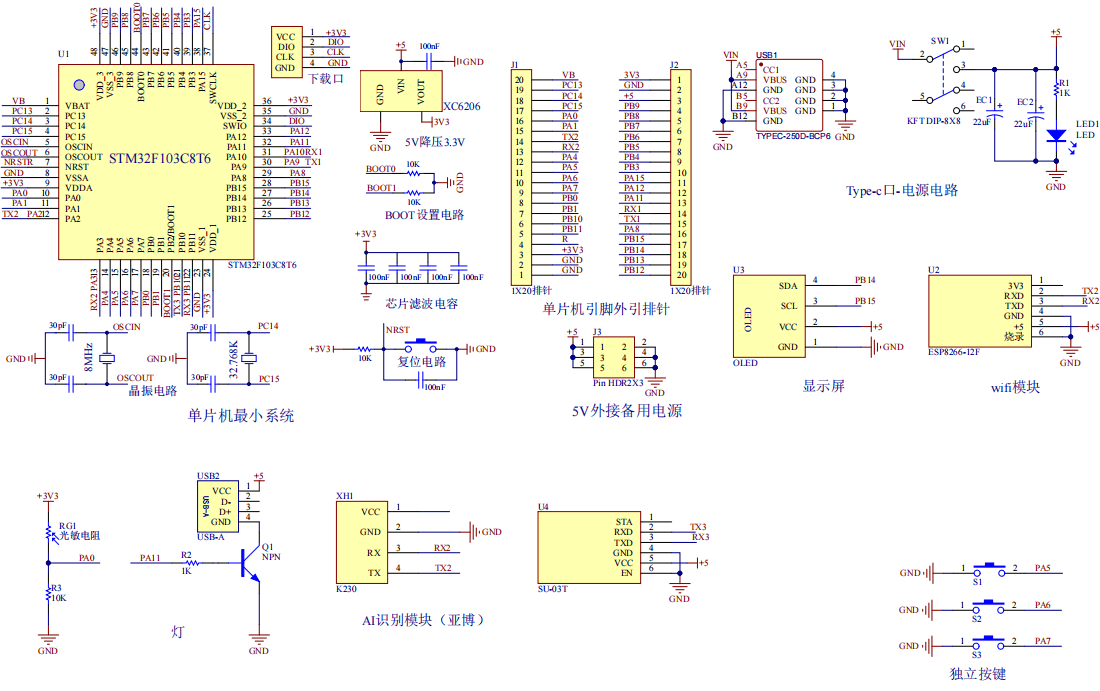

原理图：

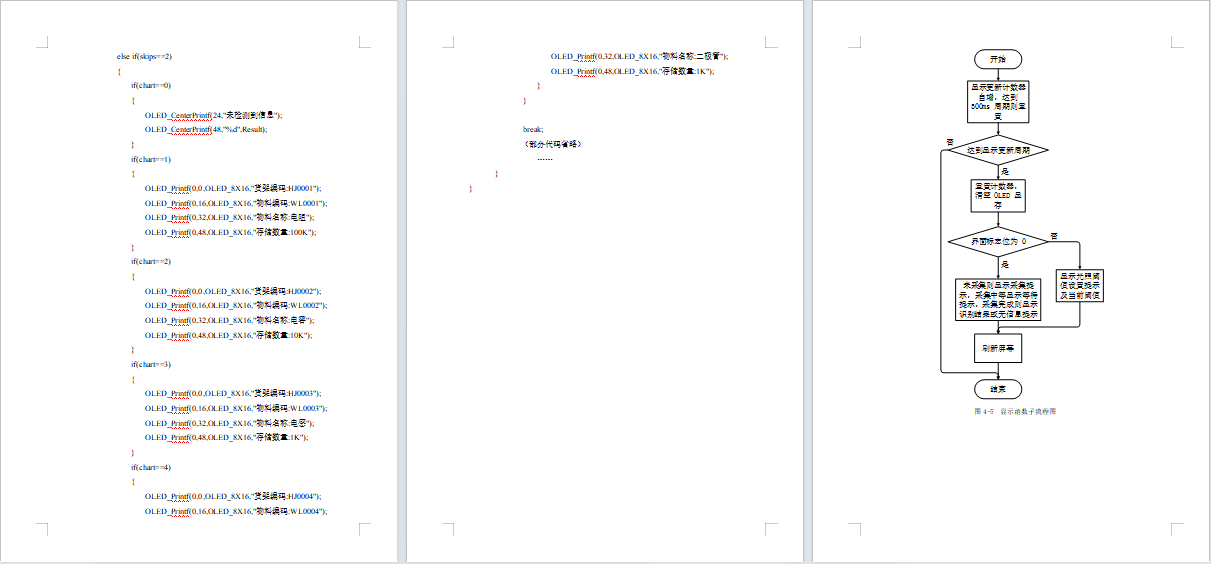

软件设计流程：

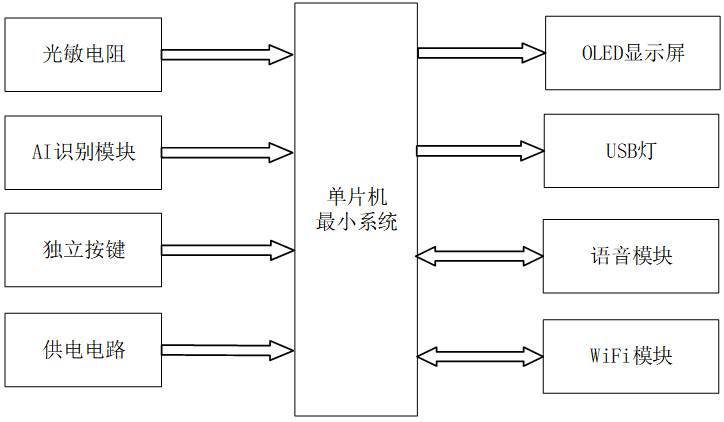

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的工厂库管货架手写标签智能识别与录入系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是光敏电阻，用于检测环境光照强度，为采集时的补光控制提供依据；第二部分是 AI 识别模块，用于对工厂货架手写标签进行图像采集与智能识别，提取货架编号、物料编码、物料名称、存储数量等信息；第三部分是独立按键，用于触发标签识别录入操作、补光控制及功能切换；第四部分是供电电路，为整个智能识别与录入系统提供稳定电源。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示识别录入进度、光照状态及当前录入的货架标签信息；第二部分是 USB 灯，用于在环境光照不足时，配合按键触发的采集操作进行补光，提升识别准确率；第三部分是语音模块，用于在标签识别录入过程中进行语音播报提示，同步反馈录入状态与结果；第四部分是 WiFi 模块，实现与手机 APP 的无线通信，完成识别录入信息的上传传输，支持库存数据查看与查询。

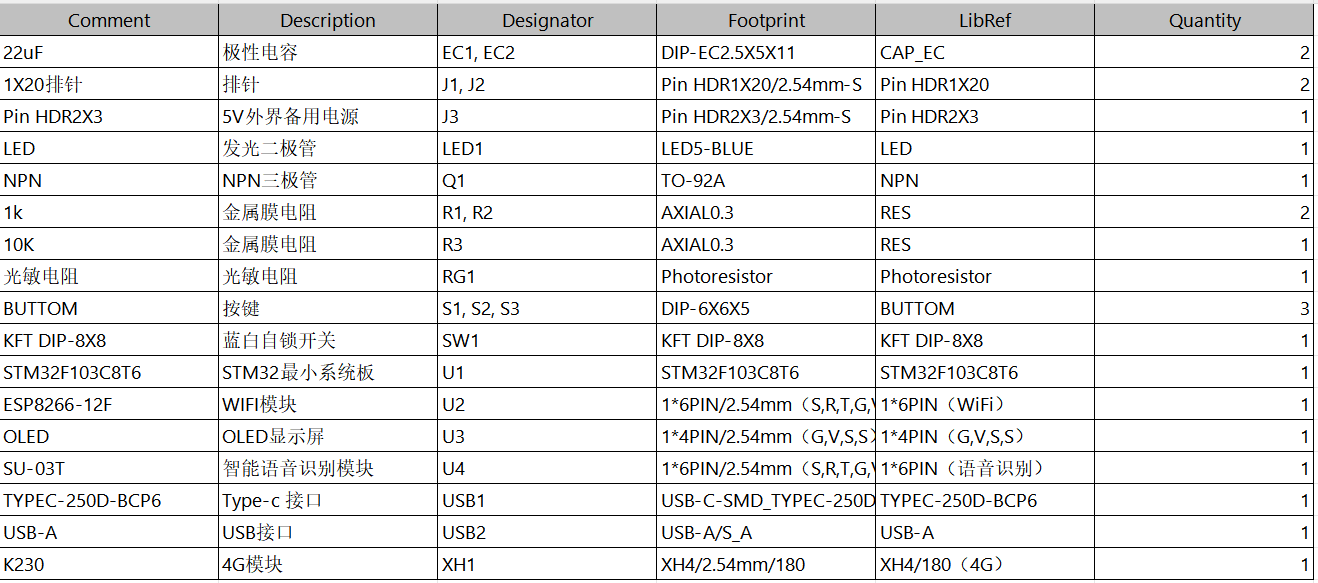

硬件清单：
