设计编号：T2292602M

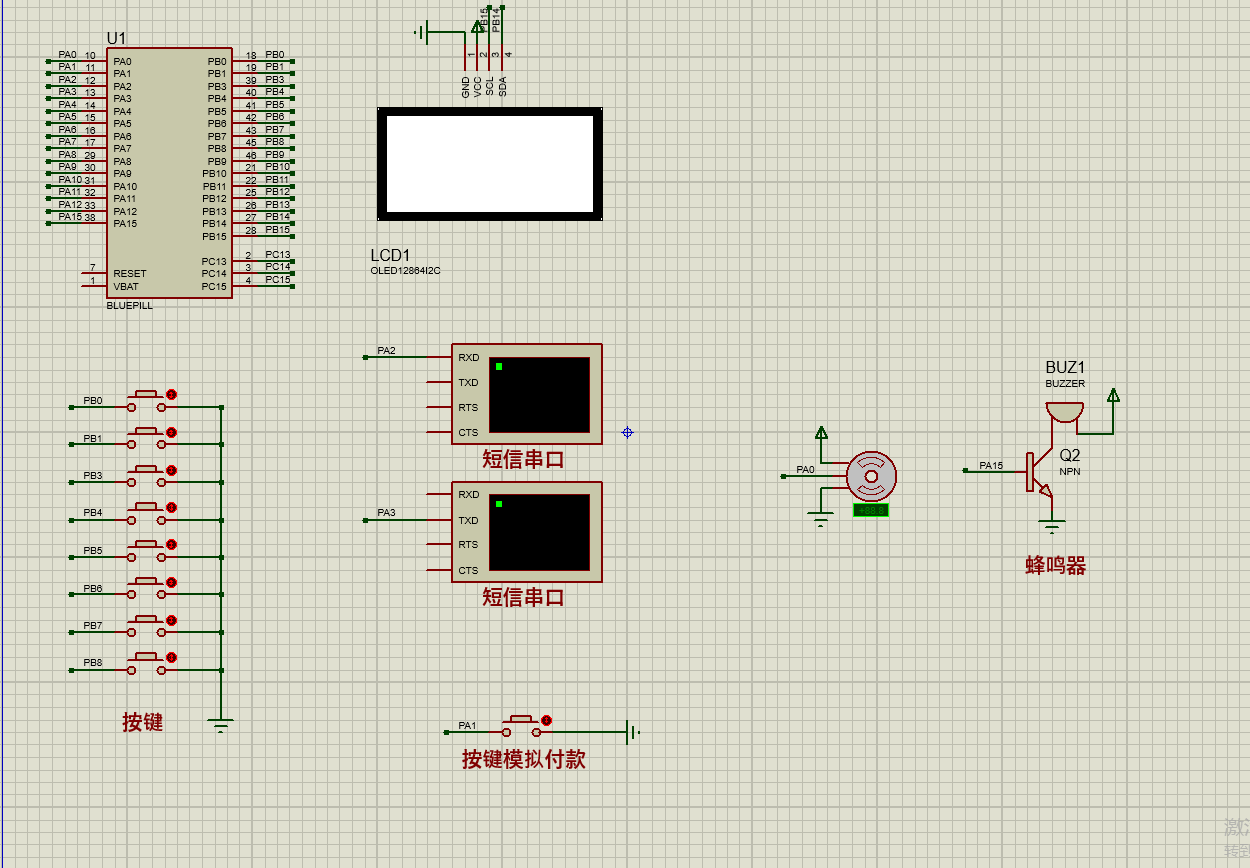

仿真视频演示：
软件安装：
资料预览
效果图：

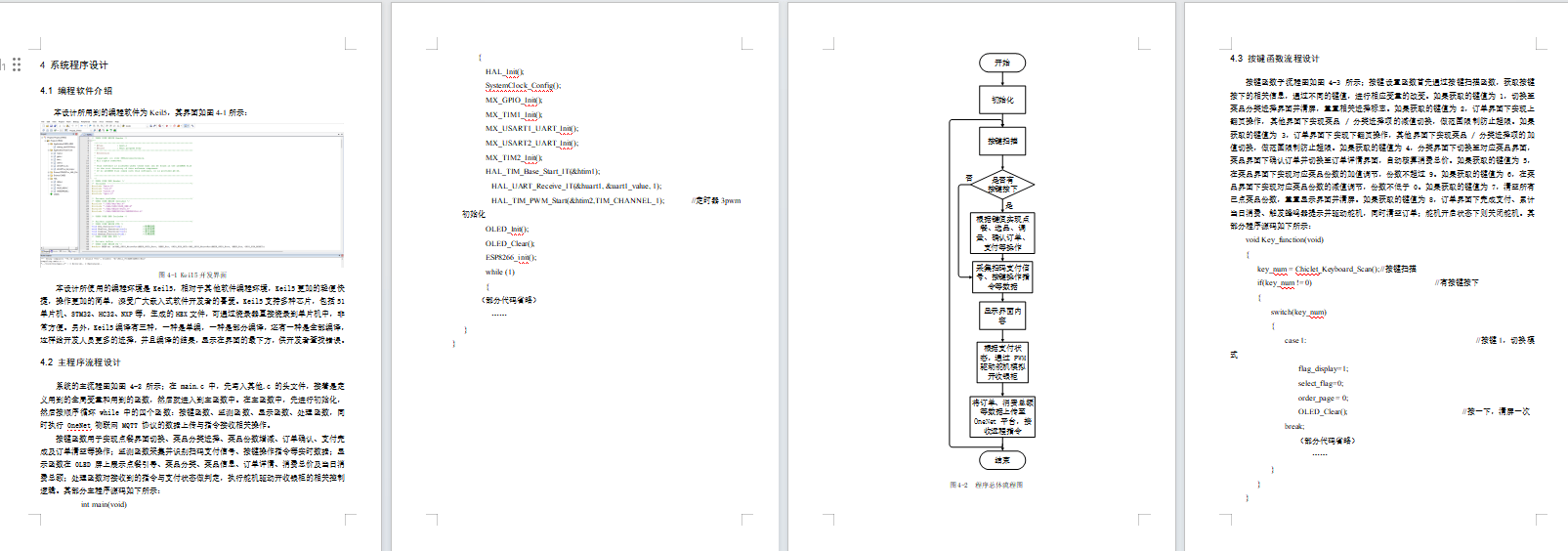

总体资料：

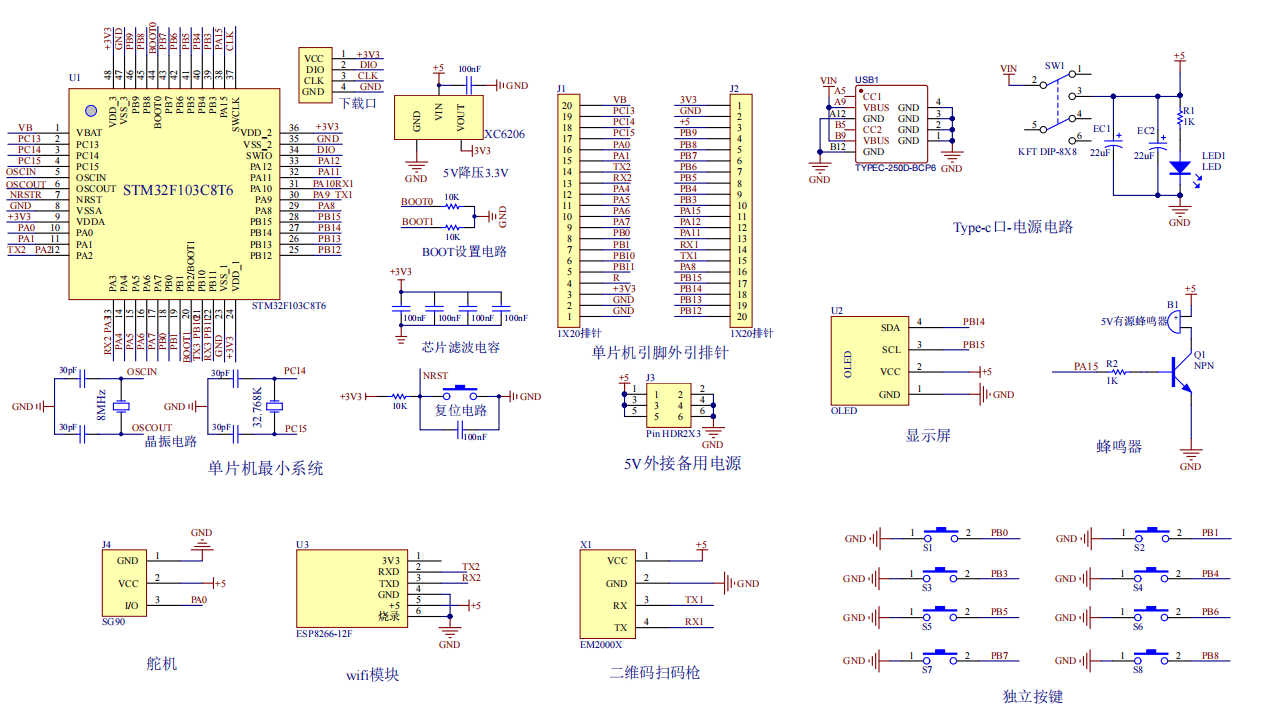

原理图：

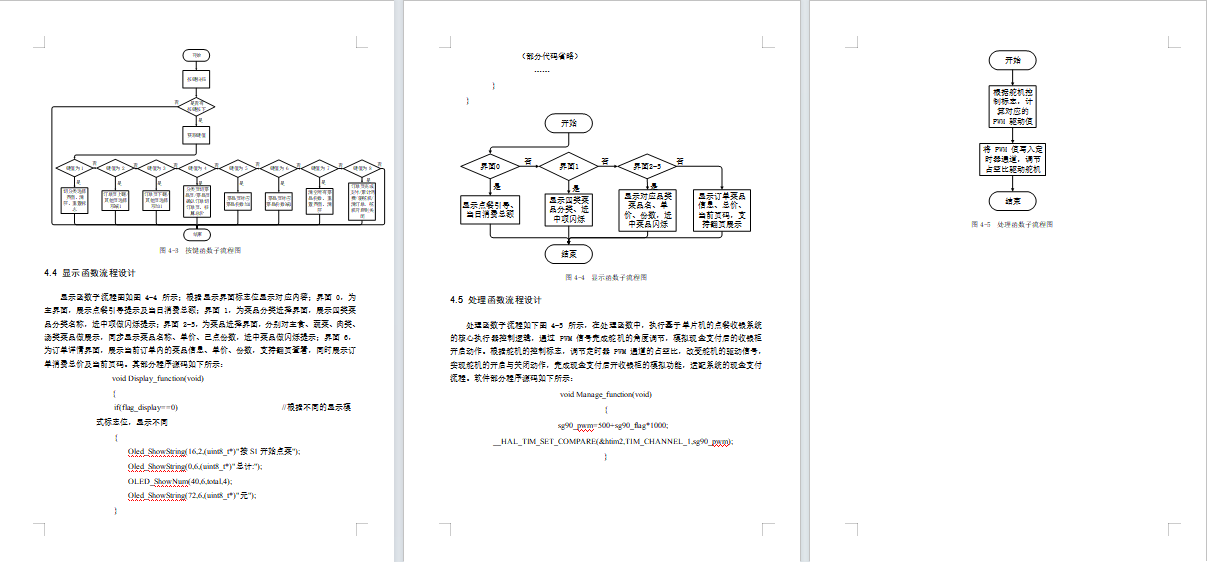

软件设计流程：

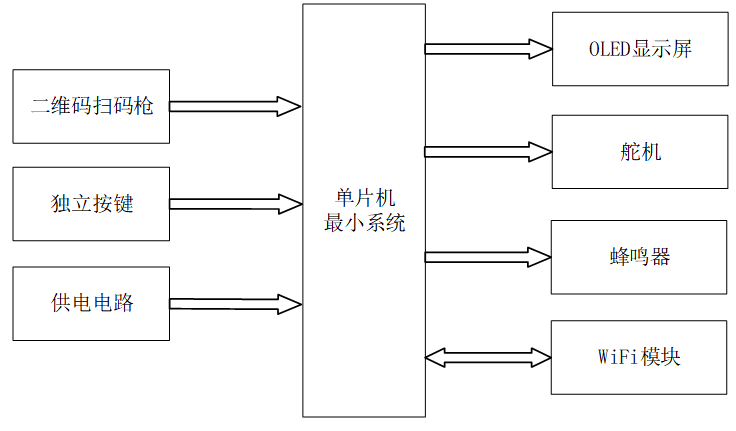

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于单片机的点餐收银系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由三部分组成，第一部分是二维码扫码枪，用于识别支付二维码，实现扫码支付功能；第二部分是独立按键，用于菜品分类选择、份数调整、订单确认及模拟现金收费操作；第三部分是供电电路，为整个点餐收银系统提供稳定的电力供应。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时展示菜品列表、消费总额、订单详情及当日消费统计数据；第二部分是舵机，用于模拟现金收费完成后打开收银柜的动作；第三部分是蜂鸣器，用于订单确认、支付成功及操作异常时的提示音反馈；第四部分是 WiFi 模块，实现与后台管理系统的无线通信，完成消费数据上传、当日消费统计同步及远程查询功能。

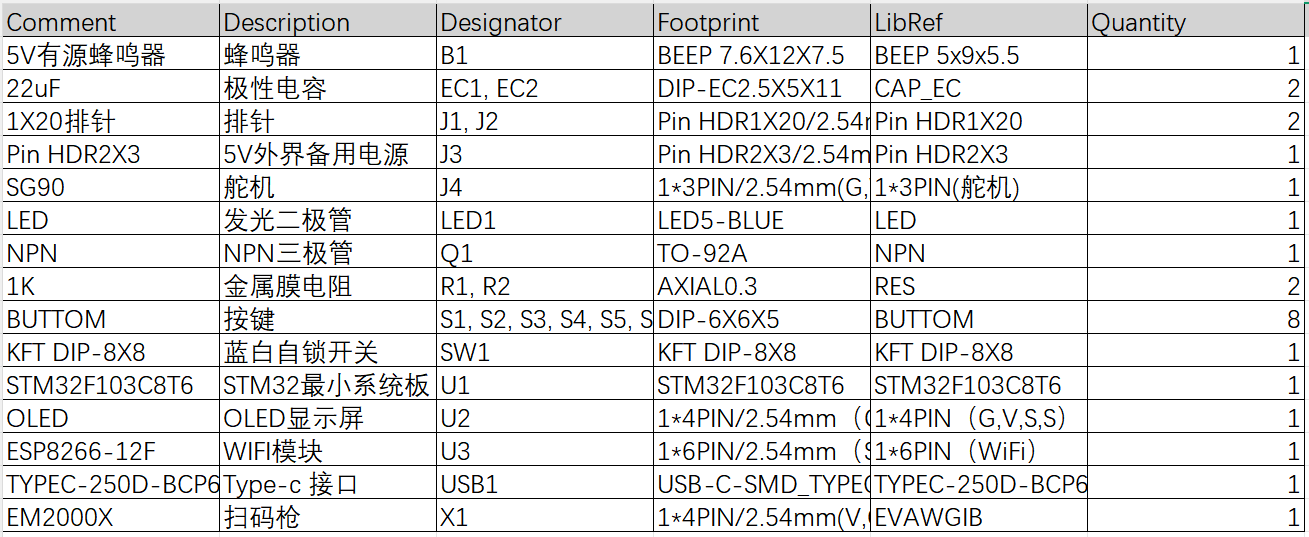

硬件清单：
