设计编号：T2462605M

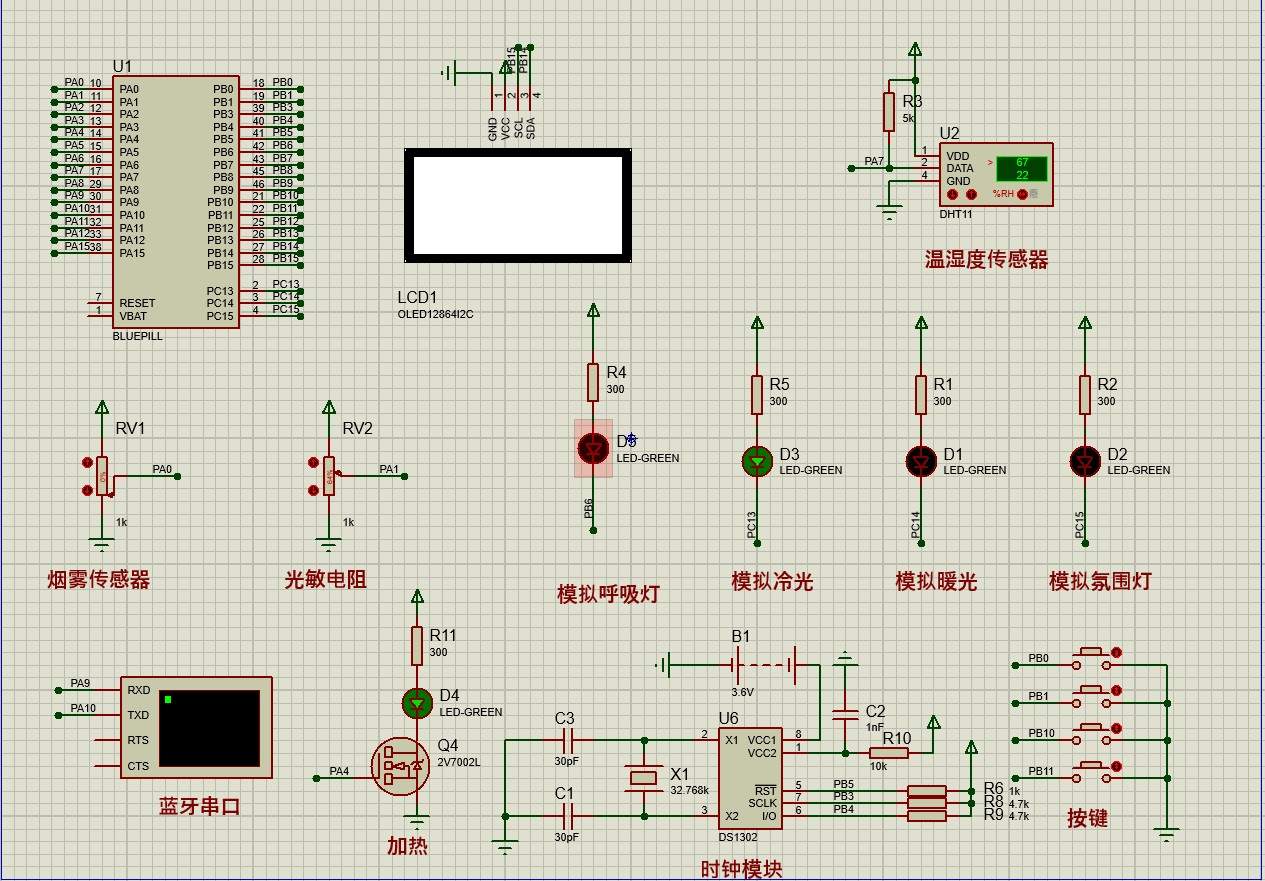

仿真视频演示：
软件安装：
资料预览
效果图：

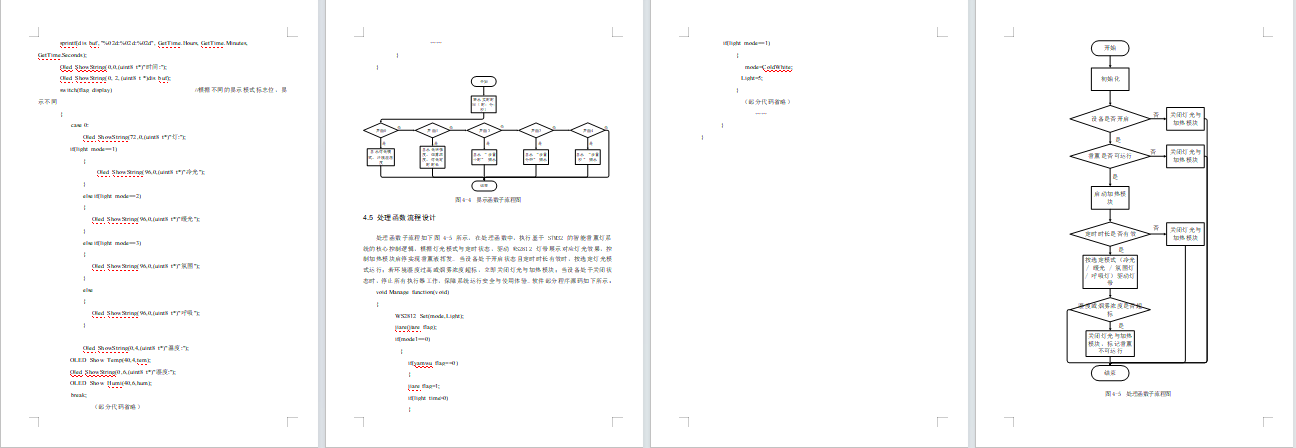

总体资料：

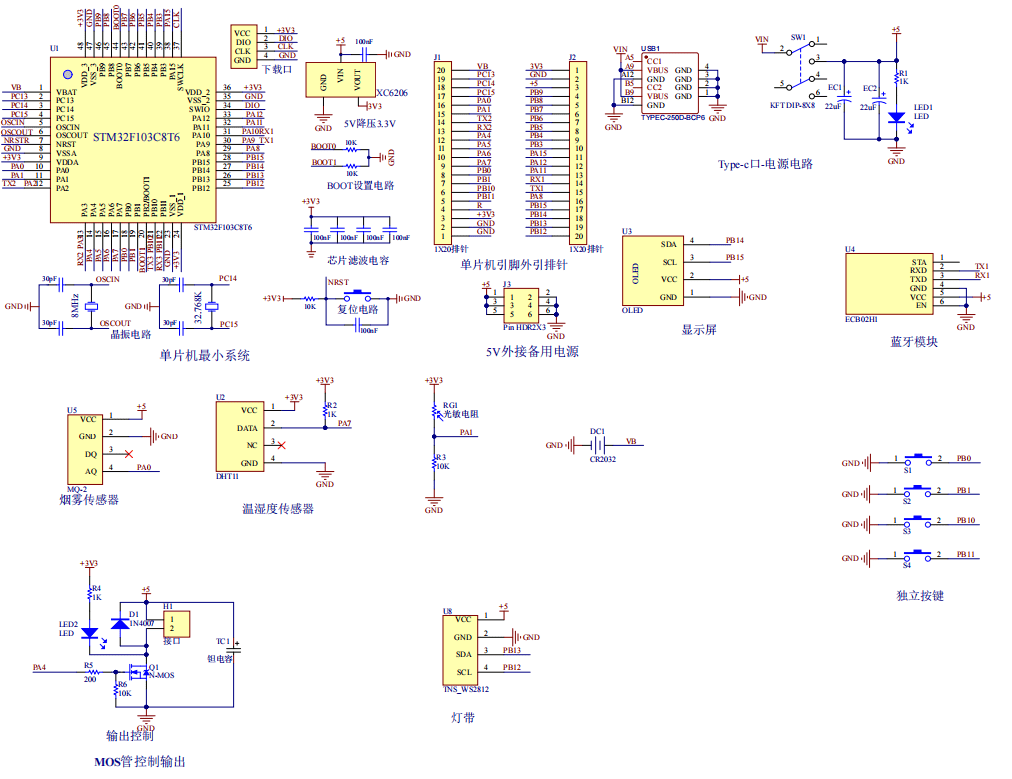

原理图：

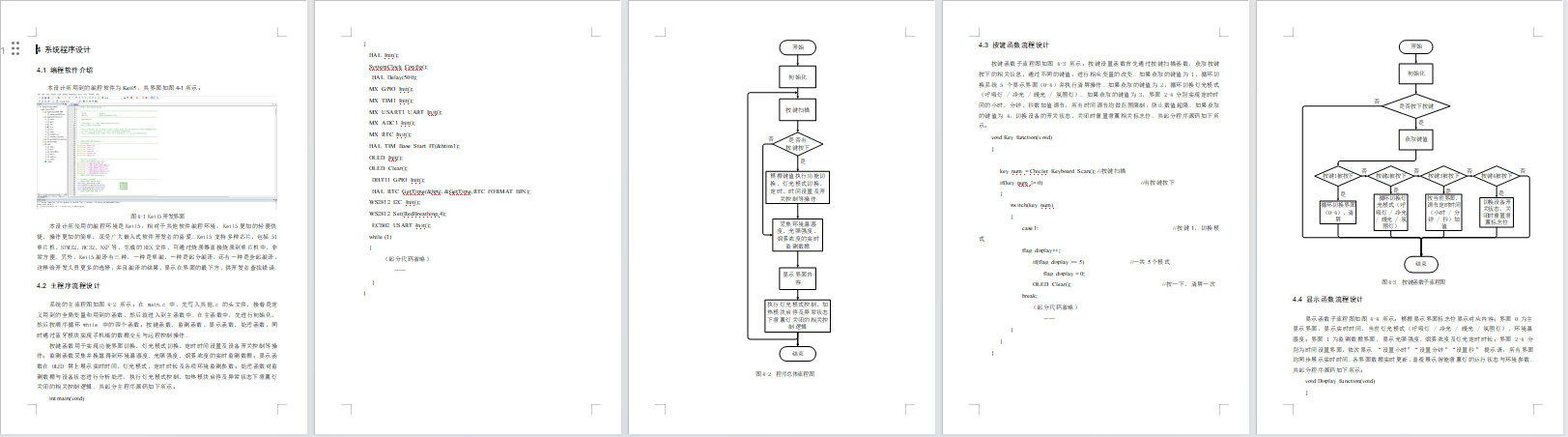

软件设计流程：

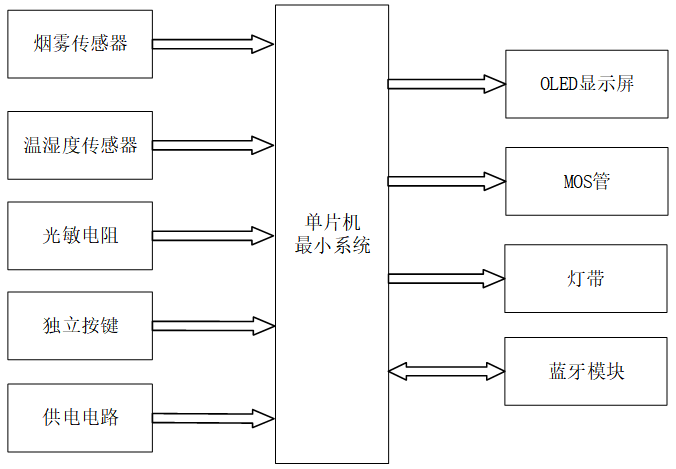

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能香薰灯系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是烟雾传感器，用于检测环境烟雾信号，香薰灯运行时可通过吹气触发关闭；第二部分是温湿度传感器，用于实时监测环境温湿度，湿度过高时自动关闭香薰灯；第三部分是光敏电阻，用于检测环境光照强度，为灯光模式自动调节提供依据；第四部分是独立按键，用于本地开关设备、设置定时、切换全冷光 / 全暖光 / 氛围灯等预设情景模式；第五部分是供电电路，给整个系统提供稳定电源，保障香薰灯持续稳定工作。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示环境温湿度、光照强度、实时时间及灯的开关状态等信息；第二部分是 MOS 管，用于驱动加热片，实现香薰液的挥发控制；第三部分是灯带，用于营造灯光氛围，支持呼吸灯效果及全冷光 / 全暖光 / 氛围灯等模式切换；第四部分是蓝牙模块，用于与手机应用连接，实现远程开关、模式切换、参数设置及环境数据查看，完成智能香薰灯的远程控制与状态监测。

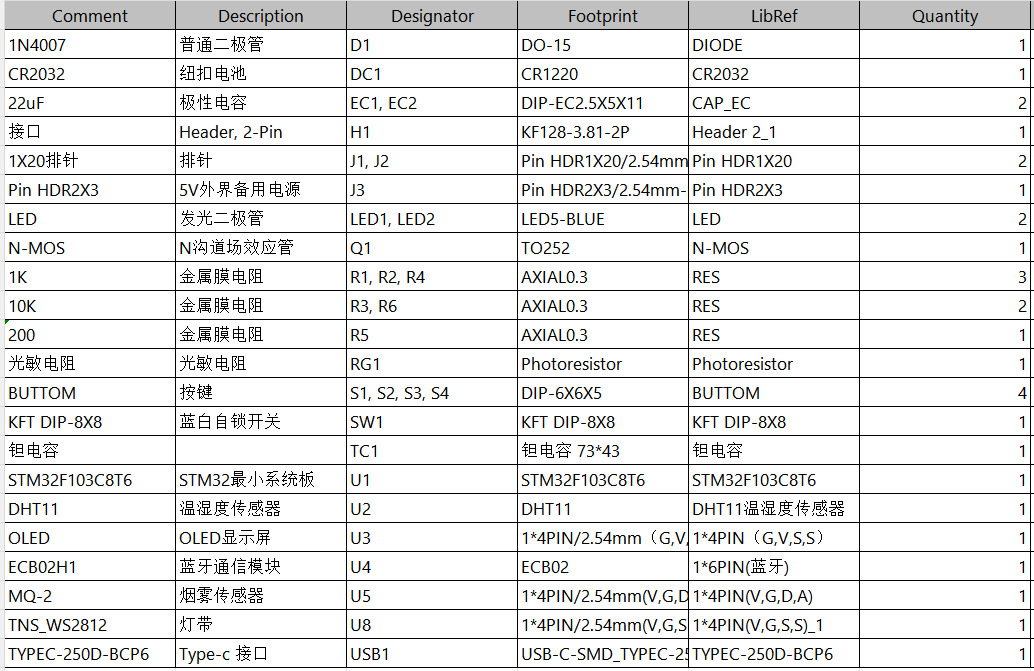

硬件清单：
