设计编号：T2512605M
编号：
T2512605M
设计简介：
本设计是基于STM32的温室作物病虫害智能识别系统，主要实现以下功能：
1.可以通过温湿度传感器检测温湿度。
2.可通过土壤湿度传感器检测土壤湿度。
3.可通过摄像头检测病害。
4.可通过按键设置阈值。
5.参数不在阈值启动加热或通风、水泵打开。
6.检测到病害启动喷药并且播报语音建议
7.光敏电阻检测光照，当光照低于阈值打开补光灯。
电源： 5V
传感器：温湿度传感器（DHT11）、土壤湿度传感器（Sensor V2.0）、摄像头模块（K230）、光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器驱动）、加热片（N-Mos驱动）、水泵（HB-M09驱动）、语音模块（SU-03T）、补光灯
人机交互：独立按键
标签：STM32、OLED12864、DHT11、Sensor V2.0、K230、继电器、N-Mos、HB-M09、SU-03T、独立按键
题目扩展：智能大棚监测系统、农业大棚控制系统

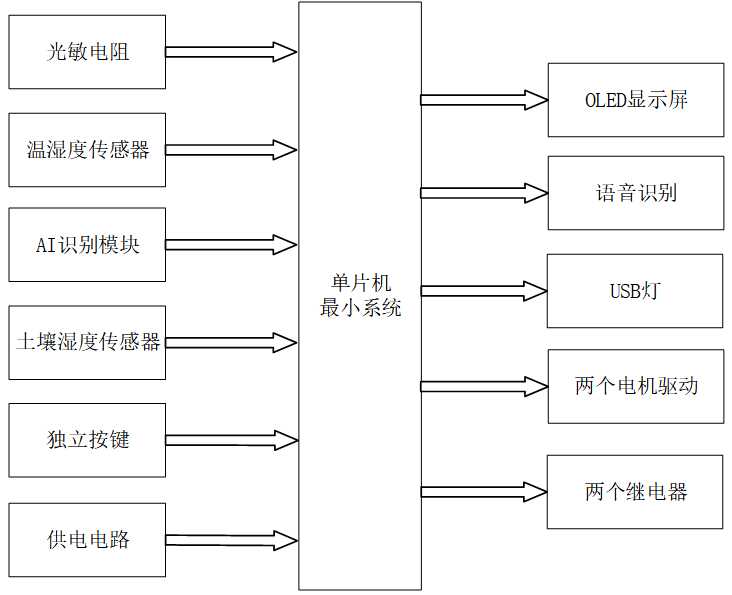

基于计算机视觉的农业作物病虫害自动识别与精准施药系统设计
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 光敏电阻模块：用于检测环境光照强度
- 温湿度传感器模块：用于实时采集环境温度与湿度
- AI识别模块：通过摄像头识别作物病害种类
- 土壤湿度传感器模块：用于检测土壤干湿程度
- 独立按键模块：用于界面切换、温度、土壤湿度、光照各项阈值参数设置
- 供电电路：给整个系统供电
三、输出部分
- OLED 显示屏：用于显示温湿度、土壤湿度、光照强度、病害信息及各项调控阈值
- 语音识别模块：用于播报病害名称及差异化治理措施
- USB灯模块：用于光照不足时自动补光
- 电机驱动模块：共2个，用于控制水泵实现自动喷淋浇水、精准施药
- 继电器控制模块：共2个，分别控制加热装置与通风设备，实现环境温湿度自动调节
