设计编号：T2512605M

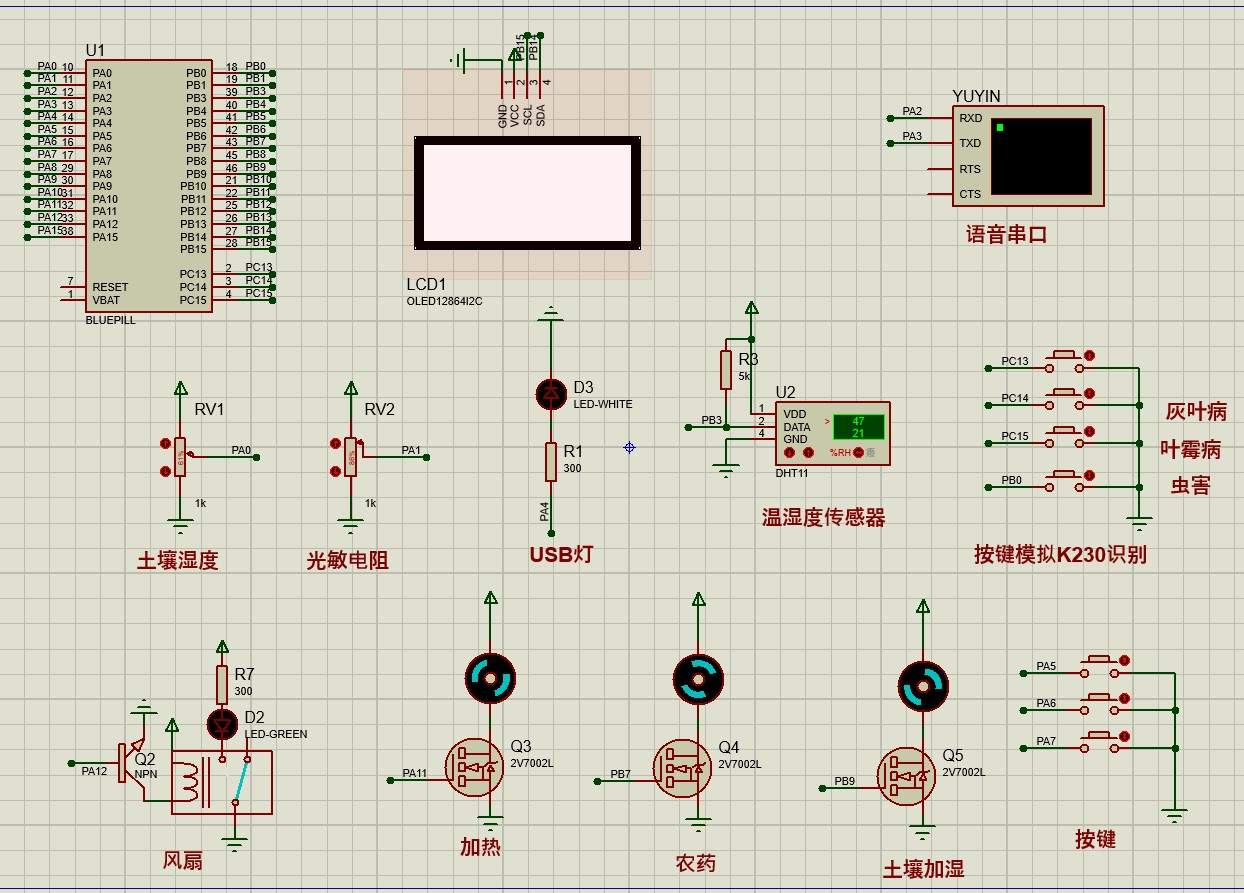

仿真视频演示：
软件安装：

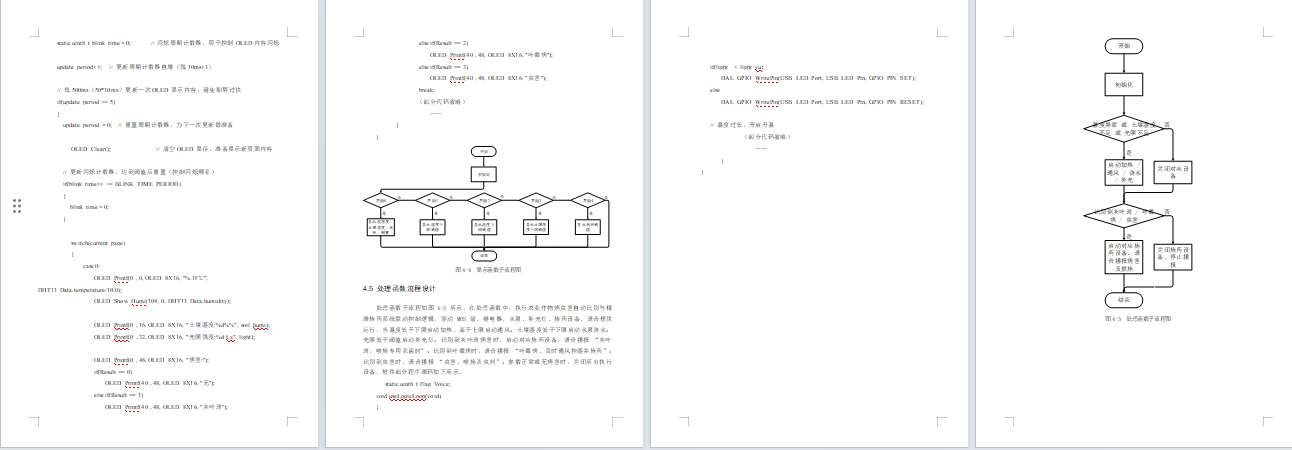

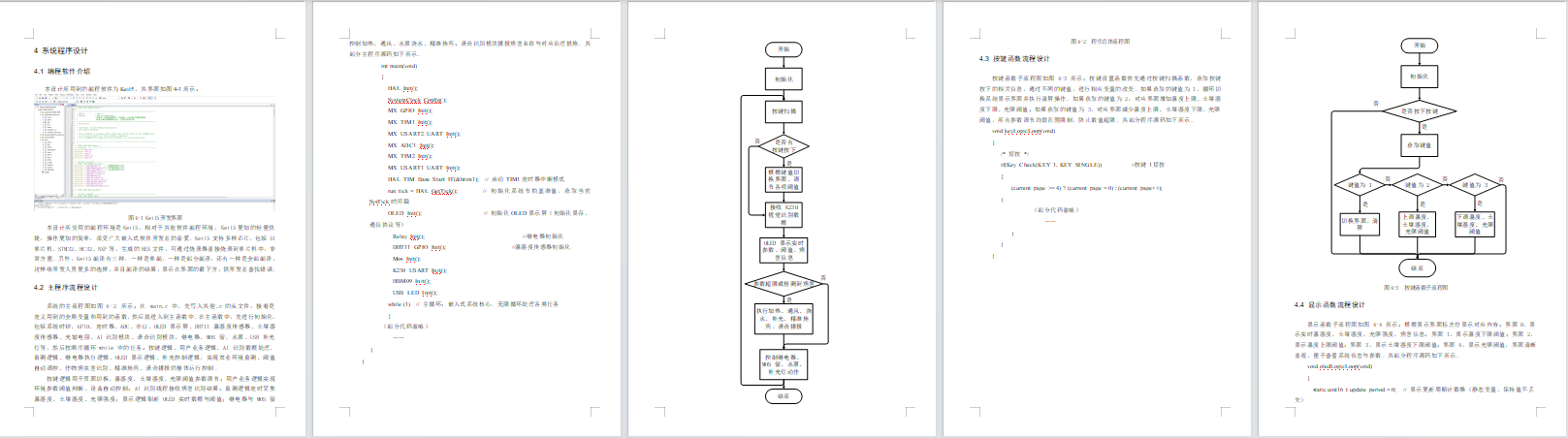

资料预览
效果图：
总体资料：

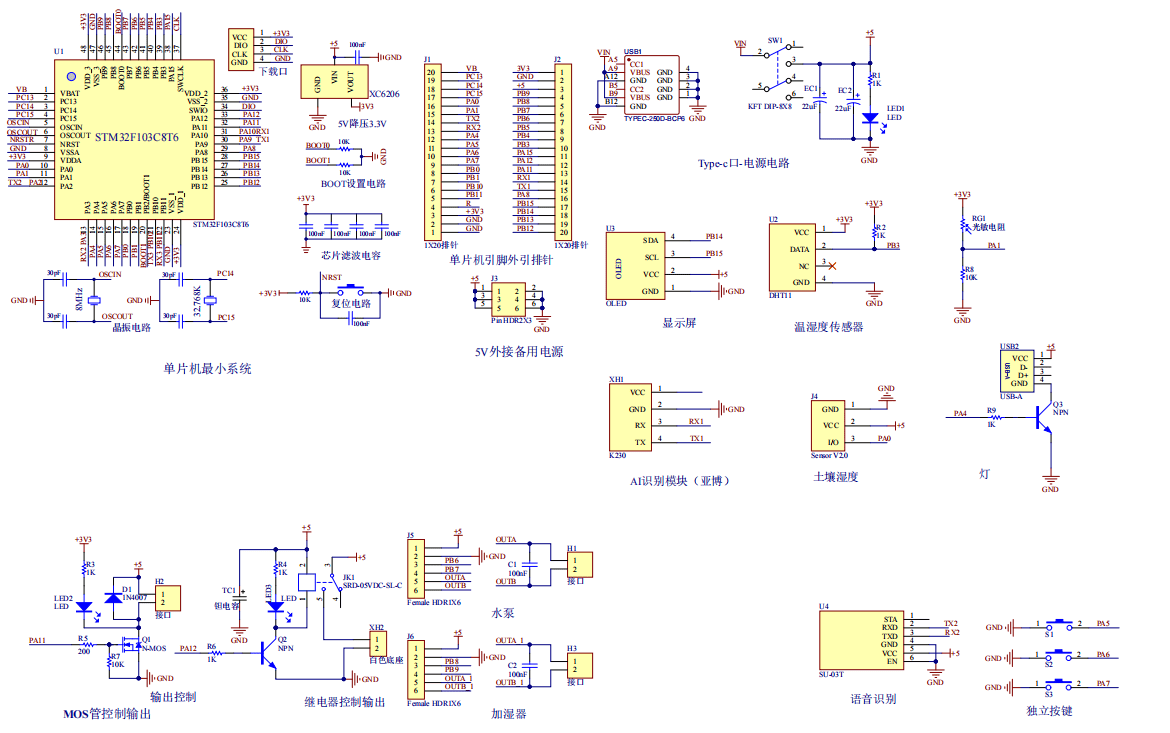

原理图：
软件设计流程：

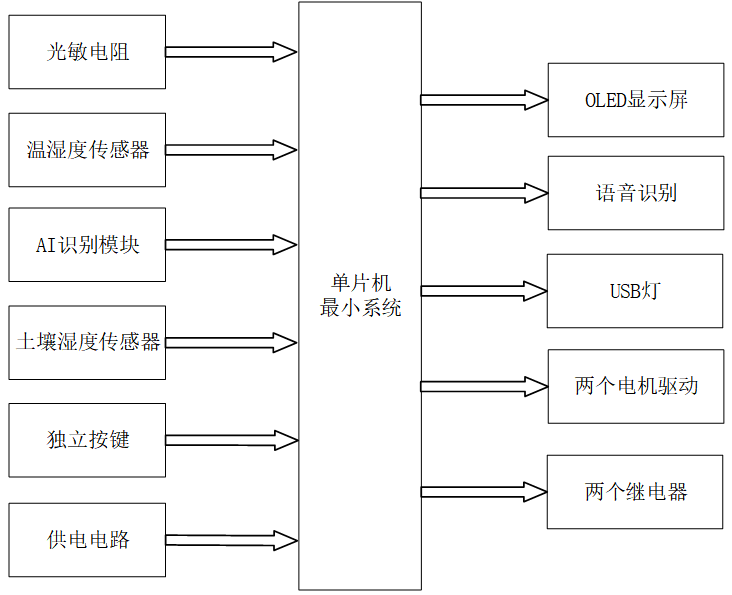

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的计算机视觉农业作物病虫害自动识别与精准施药系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是光敏电阻，用于检测环境光照强度；第二部分是温湿度传感器，用于实时采集环境温度与湿度；第三部分是 AI 识别模块，通过摄像头识别作物病害种类；第四部分是土壤湿度传感器，用于检测土壤干湿程度；第五部分是独立按键，用于界面切换、温度、土壤湿度、光照各项阈值参数设置；第六部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于显示温湿度、土壤湿度、光照强度、病害信息及各项调控阈值；第二部分是语音识别模块，用于播报病害名称及差异化治理措施；第三部分是 USB 灯，用于光照不足时自动补光；第四部分是两个电机驱动，用于控制水泵实现自动喷淋浇水、精准施药；第五部分是两个继电器，分别控制加热装置与通风设备，实现环境温湿度自动调节。

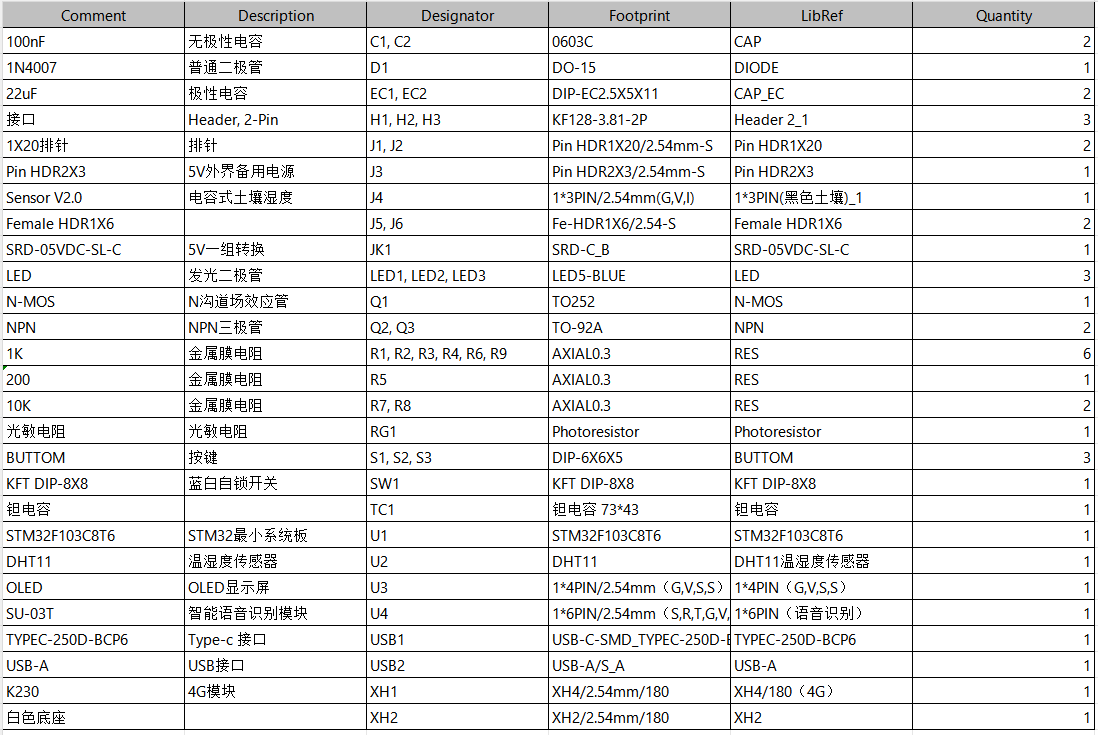

硬件清单：
