设计编号：T2562602M
实物视频演示：
软件安装：
资料预览

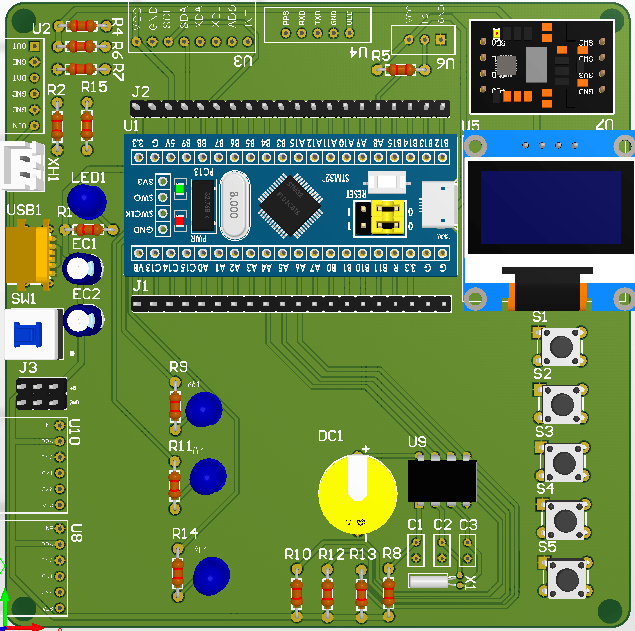

效果图：

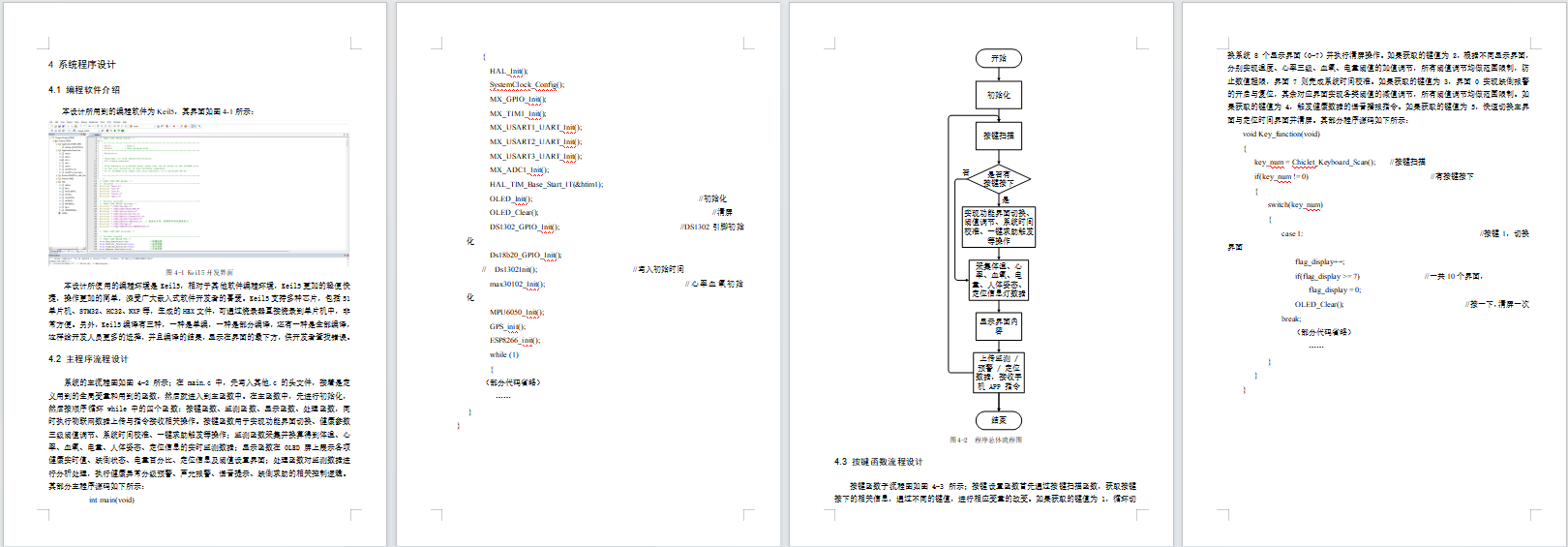

总体资料：

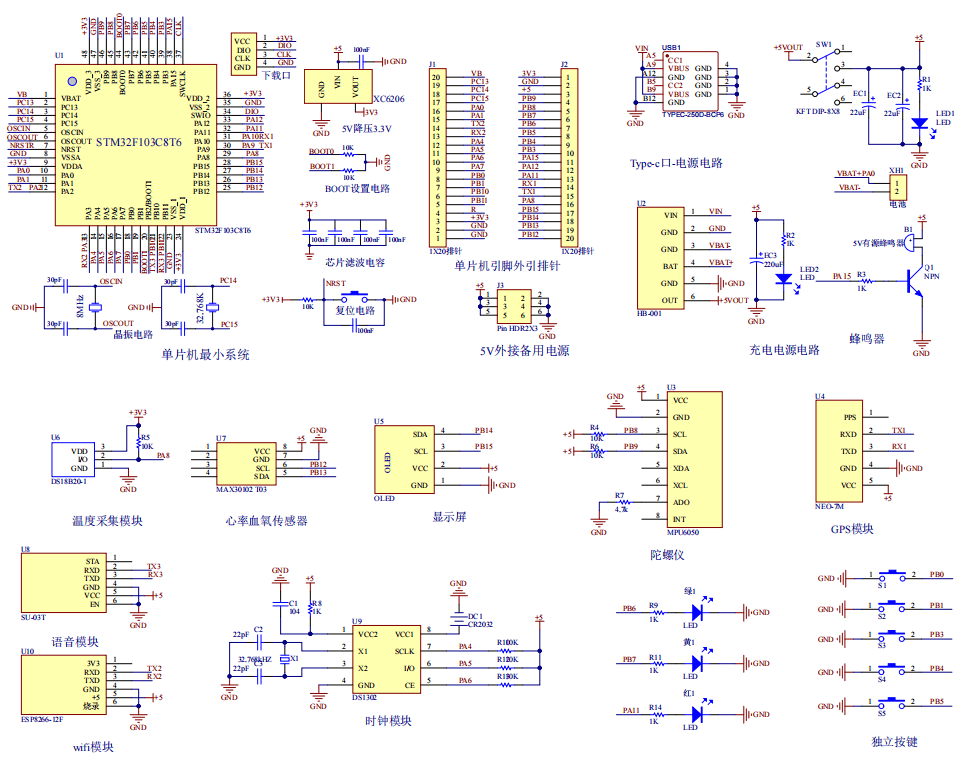

原理图：

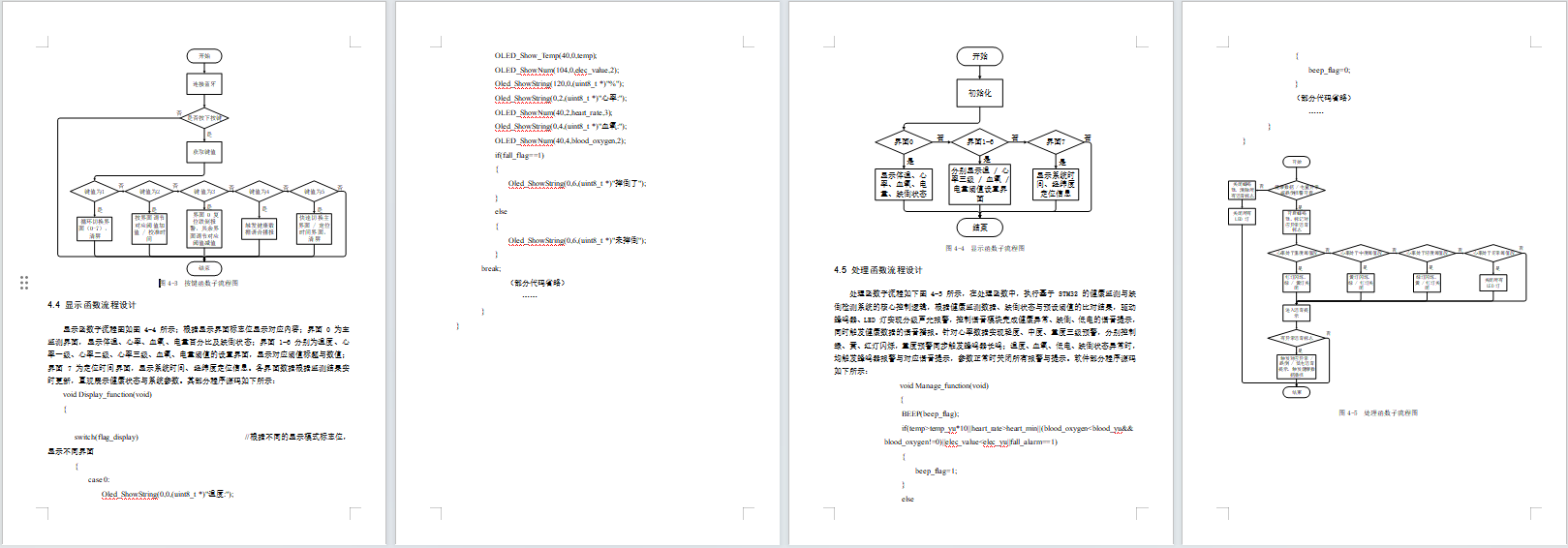

软件设计流程：

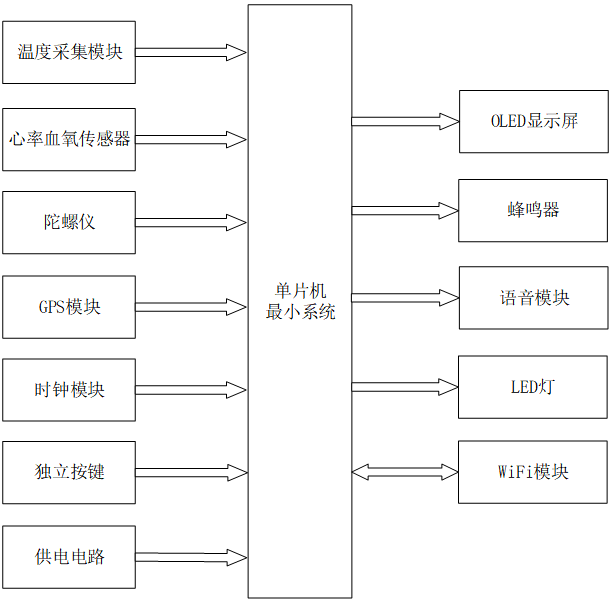

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的健康监测与跌倒检测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是温度采集模块，用于实时监测人体体温数据；第二部分是心率血氧传感器，用于采集人体心率、血氧等健康数据；第三部分是陀螺仪，用于检测人体姿态，实现跌倒识别；第四部分是 GPS 模块，用于获取实时位置信息，支持跌倒 / 求助时的定位上报；第五部分是时钟模块，用于提供系统时间基准，支撑历史数据记录；第六部分是独立按键，用于功能界面切换、健康参数阈值设置、一键求助触发等操作；第七部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于实时显示体温、心率、血氧、电量、定位等健康与状态参数；第二部分是蜂鸣器，用于健康数据异常、跌倒、低电量等场景的分级声光报警；第三部分是语音模块，用于健康数据语音播报、异常 / 跌倒 / 低电语音提示；第四部分是 LED 灯，用于对应健康预警等级的分级灯光提示（轻度闪绿灯、中度闪黄灯、重度闪红灯）；第五部分是 WiFi 模块，实现与手机 APP 的双向数据传输，支持健康数据、预警信息、定位信息的远程推送，以及历史数据查看。

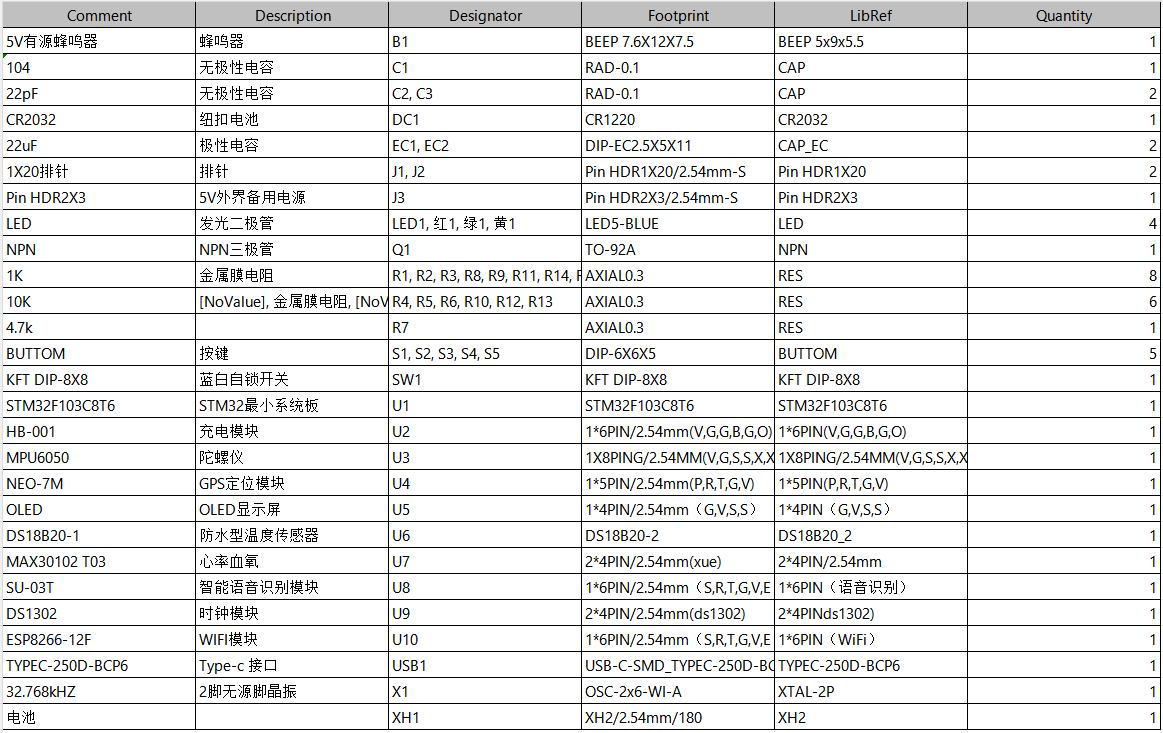

硬件清单：
