设计编号：T2602602M

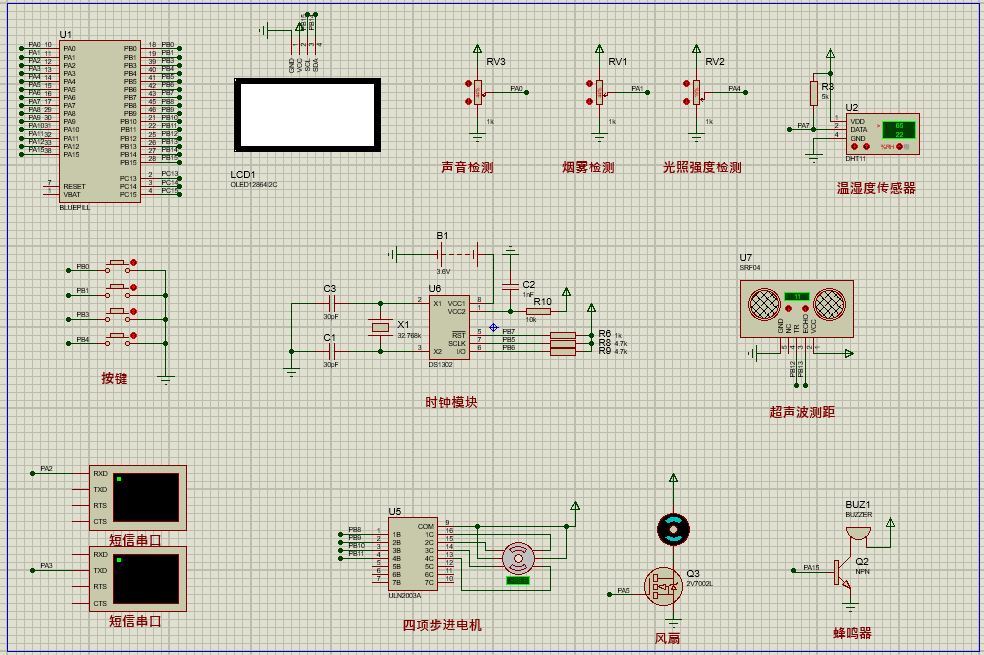

仿真视频演示：
软件安装：

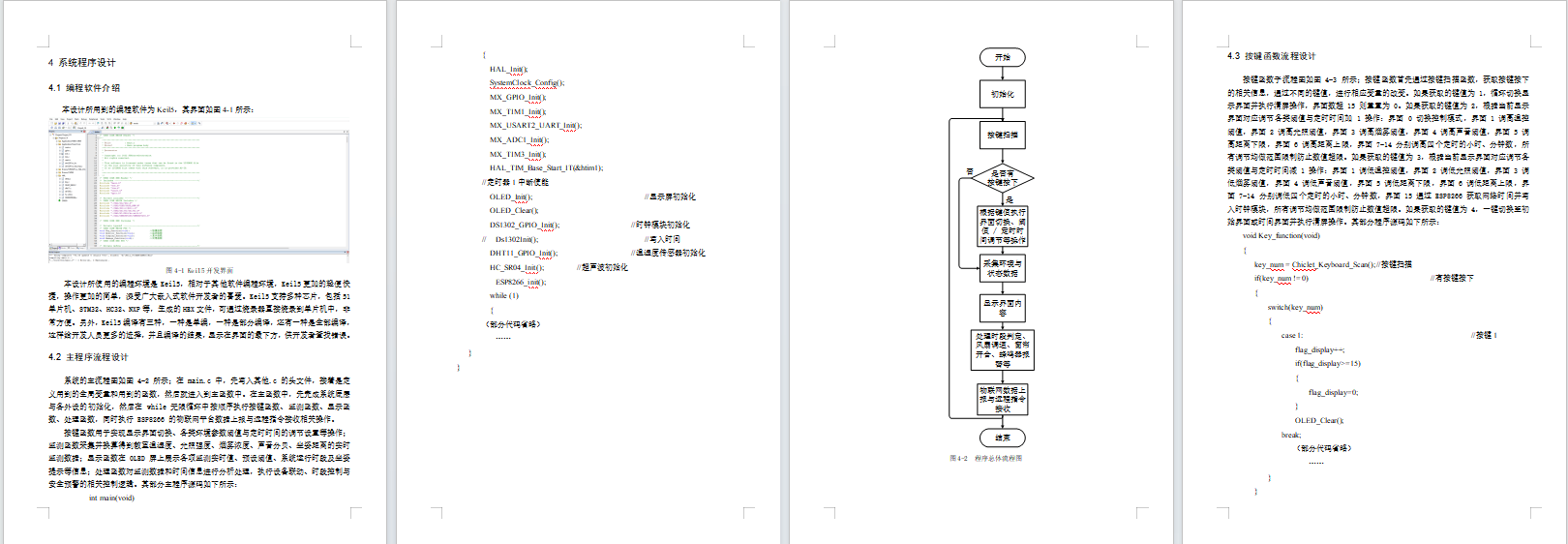

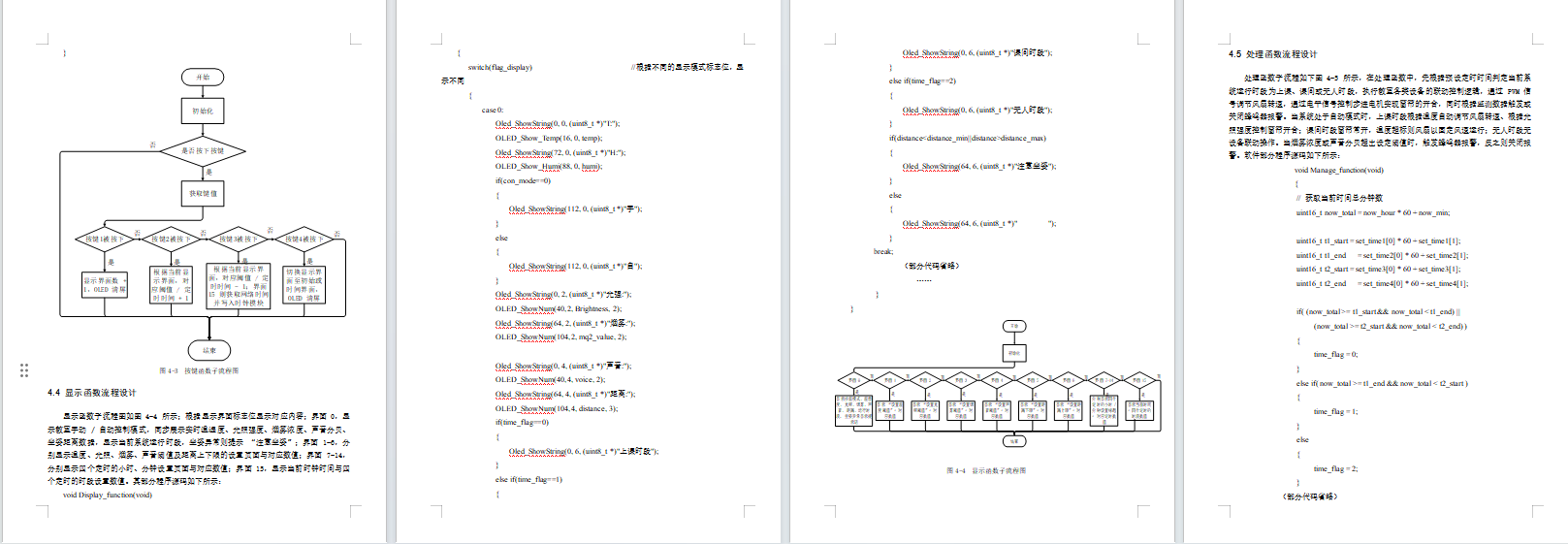

资料预览
效果图：
总体资料：

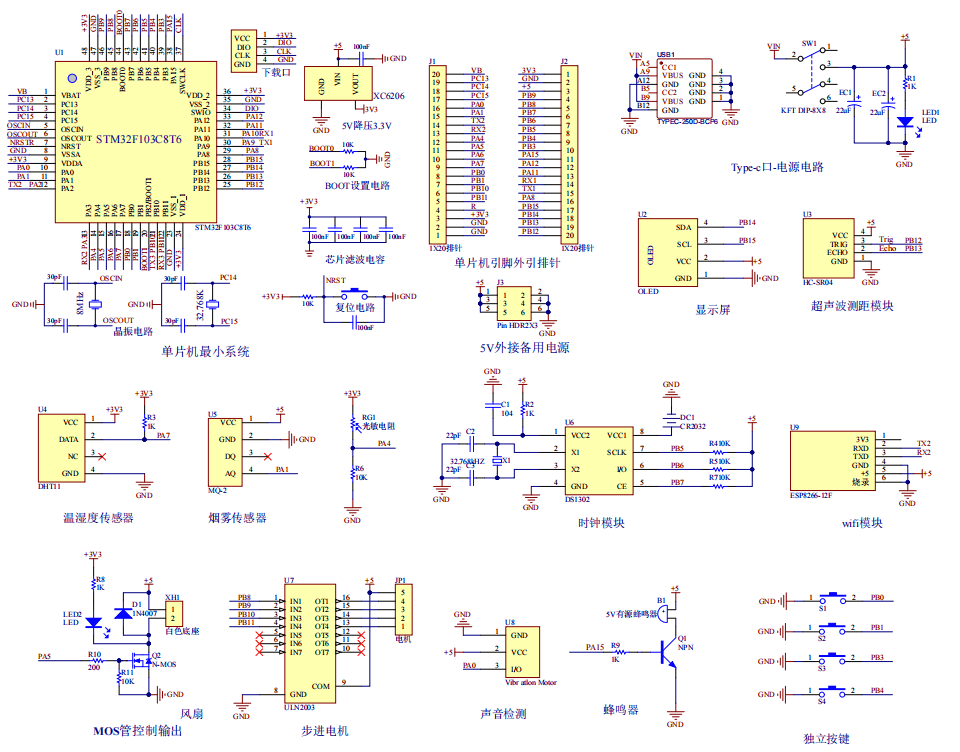

原理图：

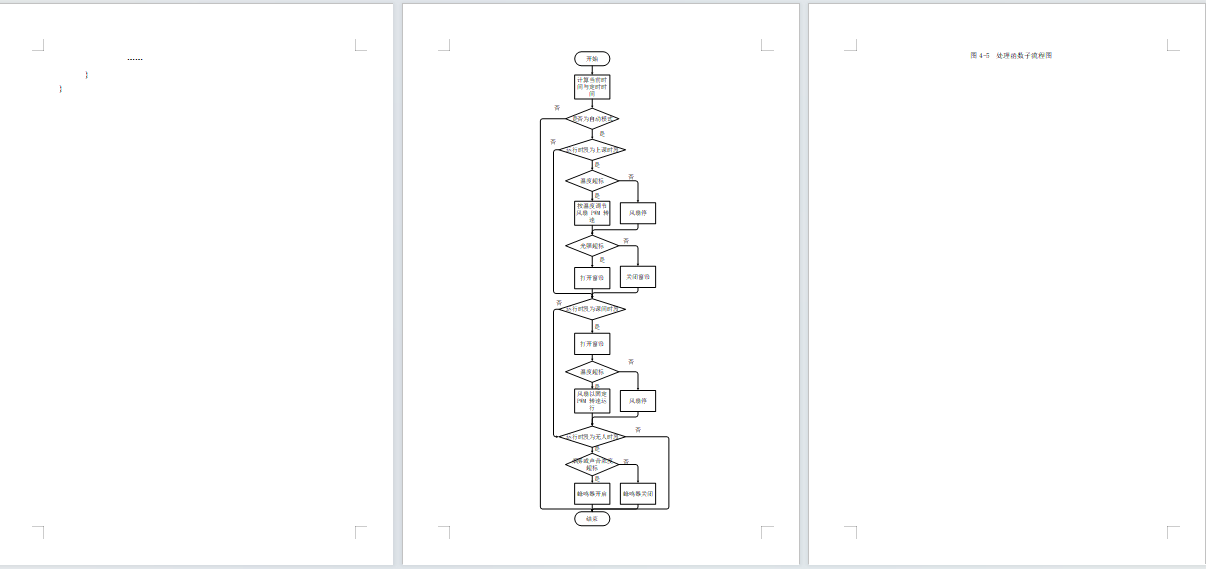

软件设计流程：

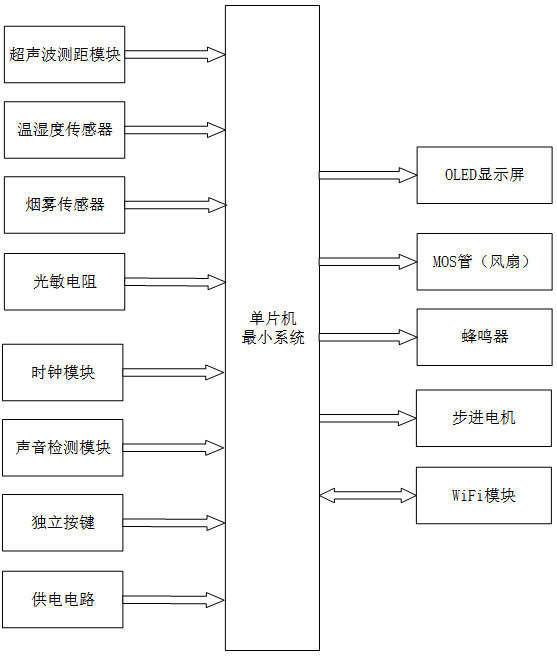

系统框图：
本设计以 STM32 单片机为核心控制器，加上各类功能模块共同组成了基于 STM32 的智能教室环境控制系统，系统整体涵盖中控部分、输入部分和输出部分。中控部分选用 STM32F103C8T6 单片机，核心作用是采集输入部分的各类数据并进行处理，依据处理结果向输出部分发送控制指令，实现对教室环境的智能调控与管理。
输入部分由八部分构成，第一部分是超声波测距模块，用于实时检测学生坐姿距离数据；第二部分是 DHT11 温湿度传感器，实现教室温湿度数据的采集；第三部分是 MQ-2 烟雾传感器，完成教室烟雾浓度的监测；第四部分是光敏电阻，采集教室光照强度信息；第五部分是 DS3231 时钟模块，提供精准的时间基准以支撑时段自适应控制；第六部分是声音检测模块，实时获取教室环境音量分贝值；第七部分是独立按键，支持用户进行功能切换、参数设置等手动操作；第八部分是供电电路，为系统各模块稳定供电，保障系统正常运行。
输出部分由五部分组成，第一部分是 OLED 显示屏，呈现教室环境参数、设备状态及坐姿提示等信息；第二部分是 MOS 管控制的风扇，依据温度数据实现自动降温调速控制；第三部分是步进电机，用于控制窗帘开合以调节光照；第四部分是蜂鸣器，在烟雾浓度超标、音量超标时触发报警，或完成操作提示；第五部分是 ESP8266 WiFi 模块，实现环境数据上传至物联网云平台及远程设备控制。

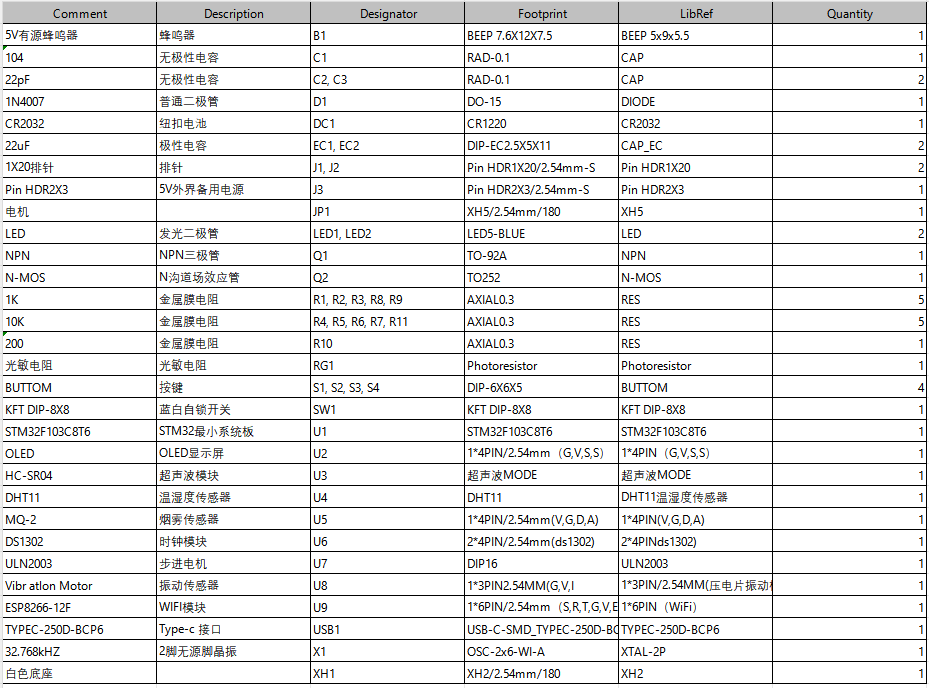

硬件清单：
