设计编号：T2612602M
编号：
T2612602M
设计简介：
本设计是基于单片机的光学温度检测驱动智能茶叶冲泡装置，主要实现以下功能：
1.通过红外光学测温传感器用以测温
2.加热器负责对茶水进行控温加热（加热片，模拟）,通过继电器实现加热与自动加水的开关
3.通过按键智能设置不同茶叶（红茶绿茶白茶啥的）的温度水量、启动、关闭，以实现与智能泡茶装置的交互；泡完茶后蜂鸣器警报进行提示。
4.通过显示屏显示实时温度和所泡的茶叶品种等参数
电源： 5V
传感器：非接触温度传感器（MLX90614ESF）、水位传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器、加热片、水泵
人机交互：独立按键
标签：STM32、OLED12864、MLX90614ESF、水位传感器、蜂鸣器、加热片、水泵
题目扩展：基于 STM32 的智能教室系统设计，基于单片机的教室节能控制系统设计

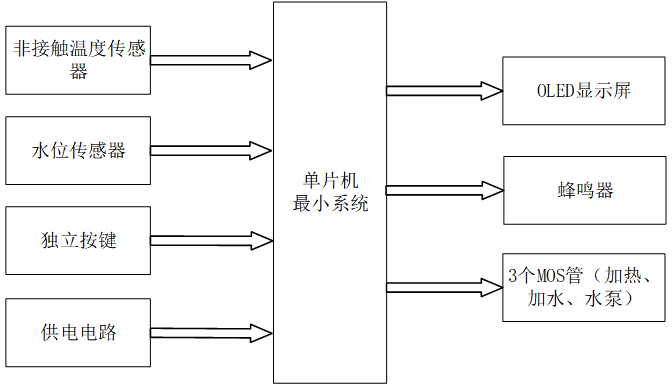

基于单片机的光学温度检测驱动智能茶叶冲泡装置设计
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 非接触温度传感器模块：用于光学方式检测茶水温度，搭配遮光防尘设计减少环境干扰
- 水位传感器模块：用于检测冲泡装置内的水源水位
- 独立按键模块：用于电源开关、不同茶叶品种（红茶、绿茶、白茶等）的温度与水量参数设置、装置启动与关闭操作
- 供电电路：给整个智能茶叶冲泡装置供电
三、输出部分
- OLED 显示屏：用于实时显示茶水温度、所选茶叶品种、对应预设温度与水量等参数
- 蜂鸣器模块：用于茶水冲泡完成后的提示报警
- MOS管控制模块：共3个，分别控制加热片、加水设备与水泵的启停，实现茶水控温加热、自动加水的功能
