设计编号：T2612602M

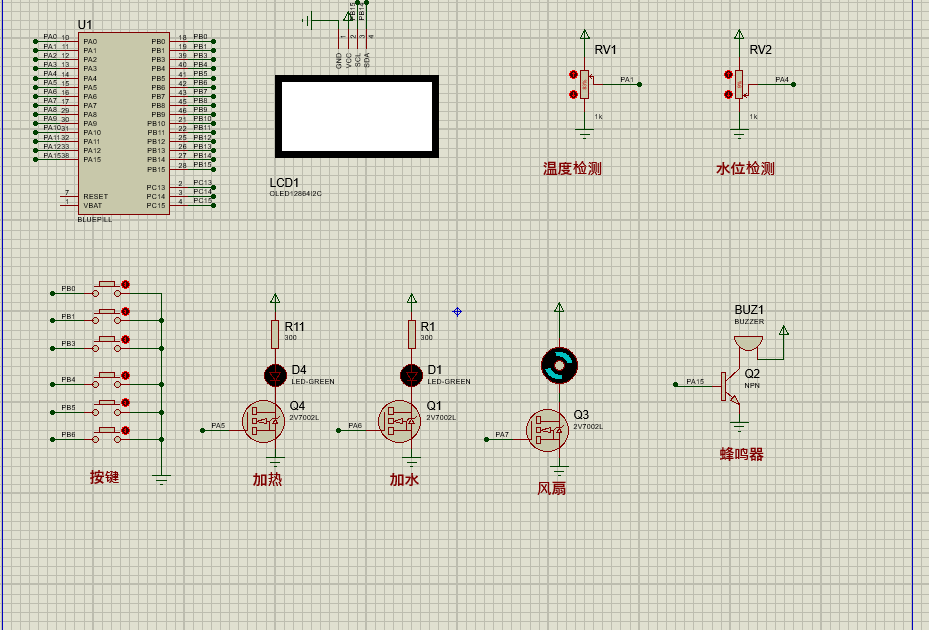

仿真视频演示：
软件安装：

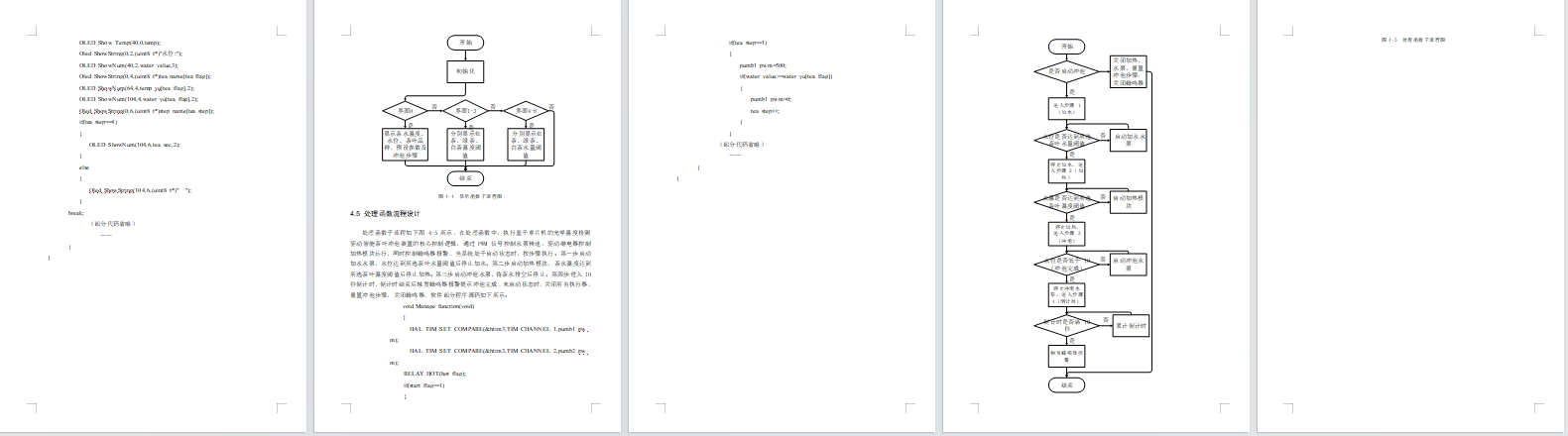

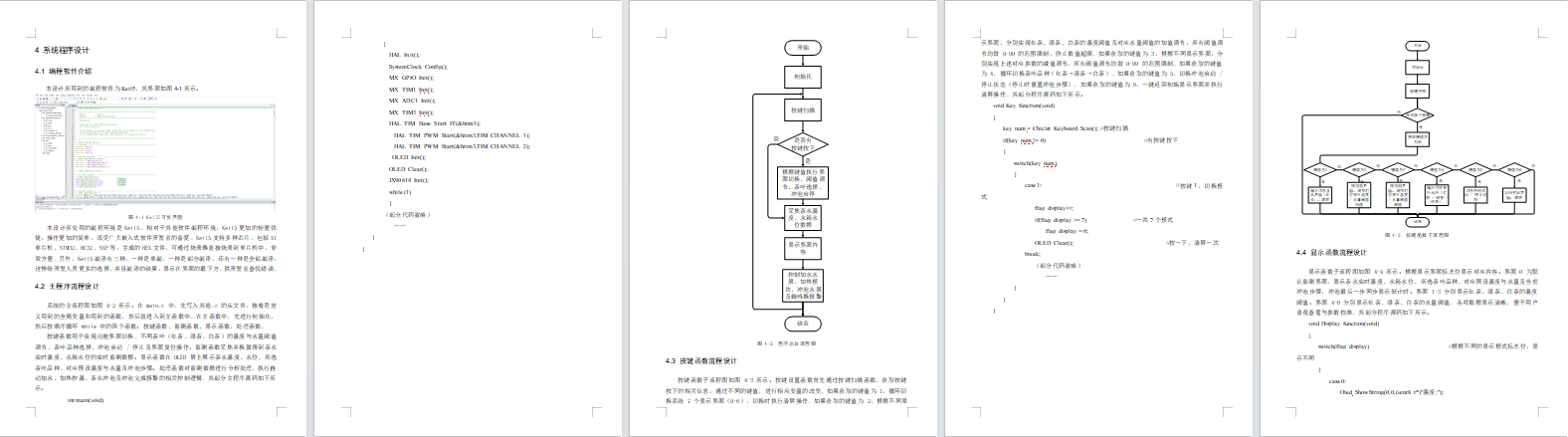

资料预览
效果图：
总体资料：

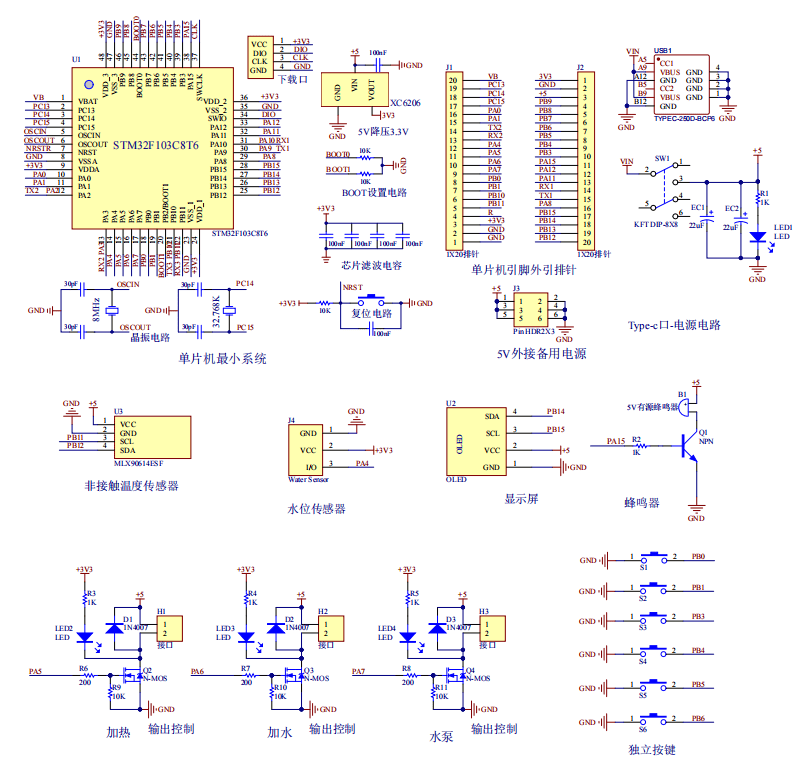

原理图：
软件设计流程：

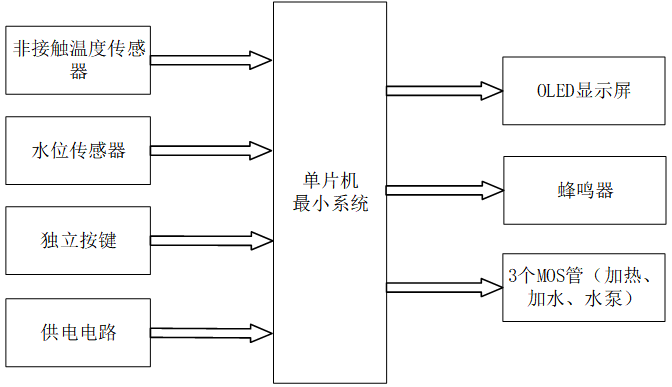

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于单片机的光学温度检测驱动智能茶叶冲泡装置，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是非接触温度传感器，用于光学方式检测茶水温度，搭配遮光防尘设计减少环境干扰；第二部分是水位传感器，用于检测冲泡装置内的水源水位；第三部分是独立按键，用于电源开关、不同茶叶品种（红茶、绿茶、白茶等）的温度与水量参数设置、装置启动与关闭操作；第四部分是供电电路，给整个智能茶叶冲泡装置供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示茶水温度、所选茶叶品种、对应预设温度与水量等参数；第二部分是蜂鸣器，用于茶水冲泡完成后的提示报警；第三部分是 3 个 MOS 管，分别控制加热片、加水设备与水泵的启停，实现茶水控温加热、自动加水的功能。

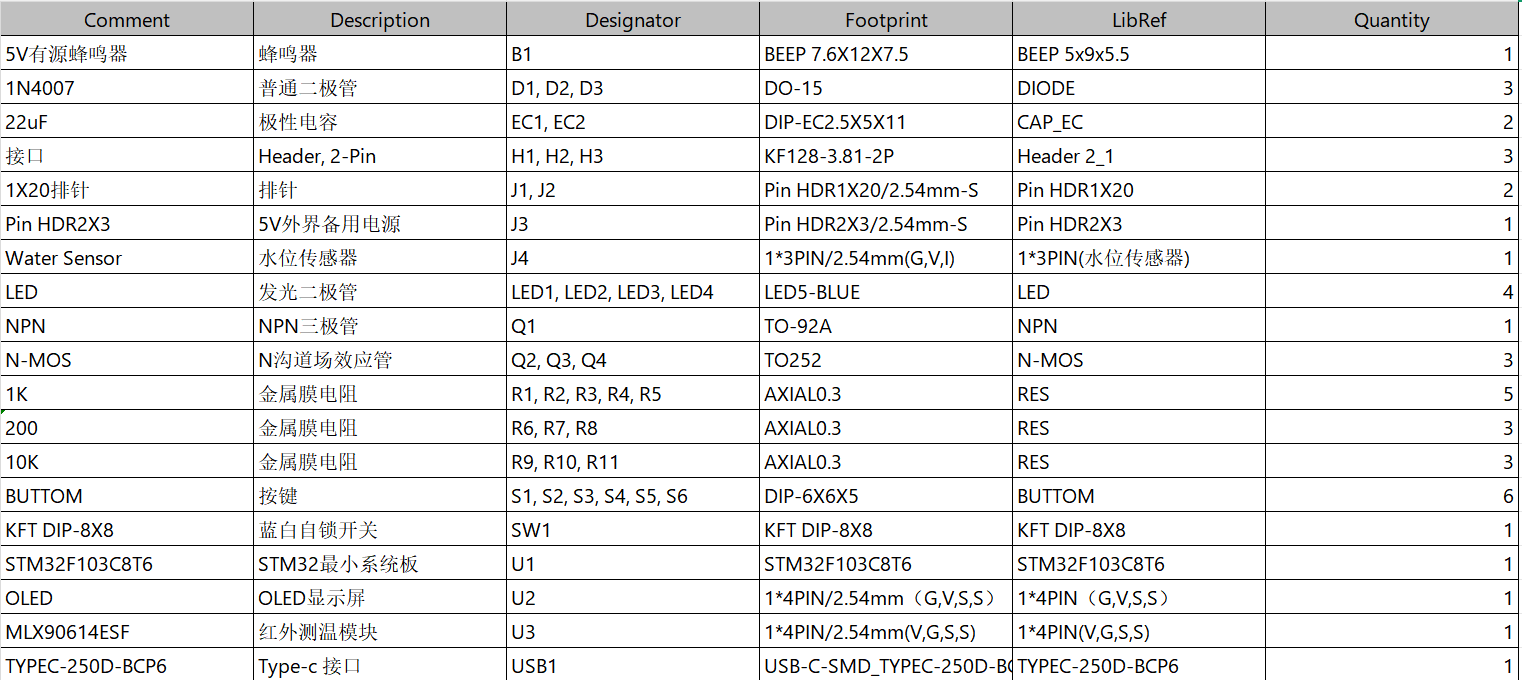

硬件清单：
