设计编号：T2622602M
实物视频演示：
实物视频演示：软件安装：
资料预览

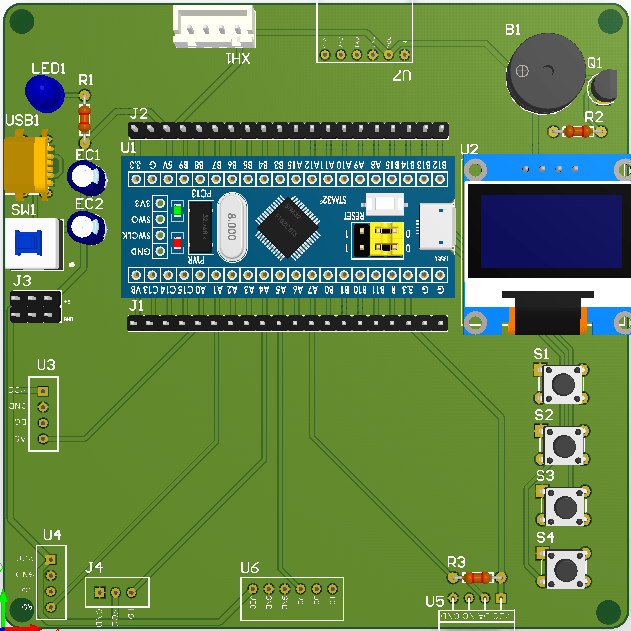

效果图：

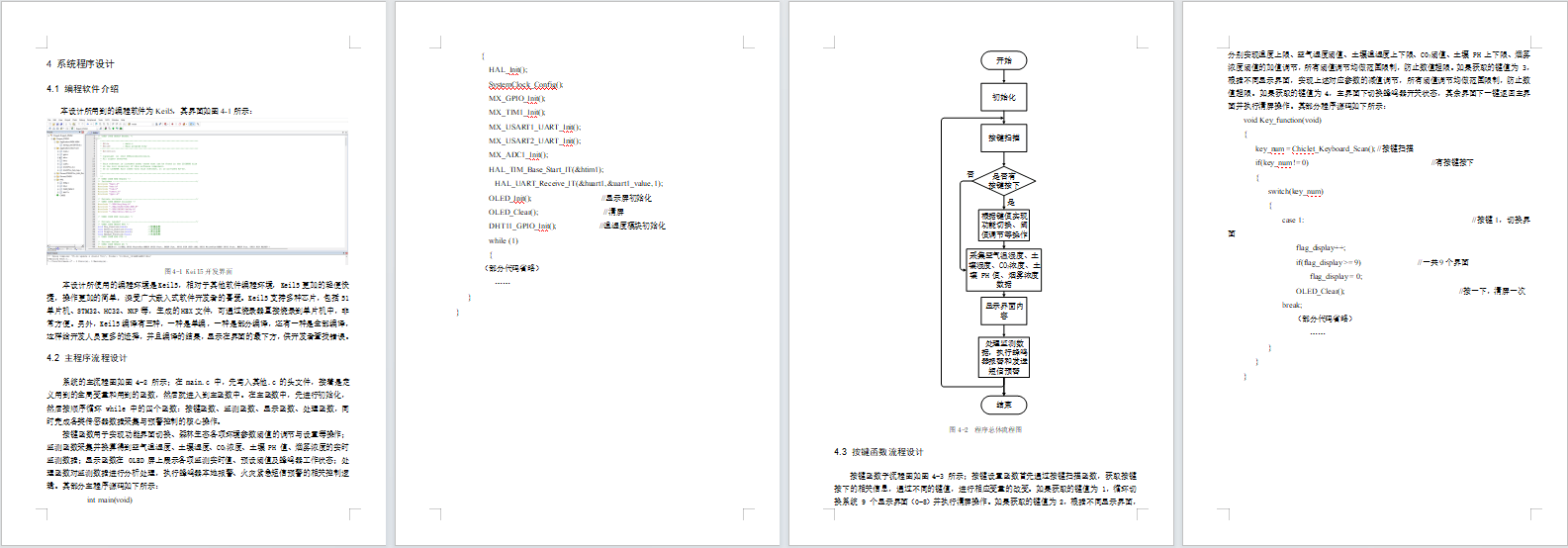

总体资料：

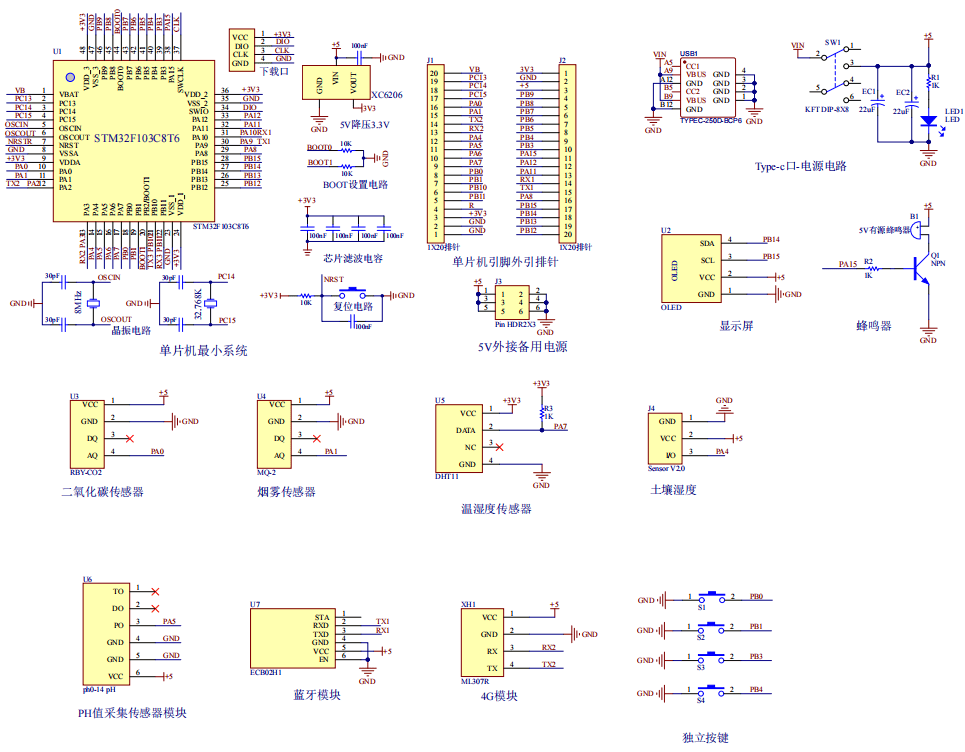

原理图：

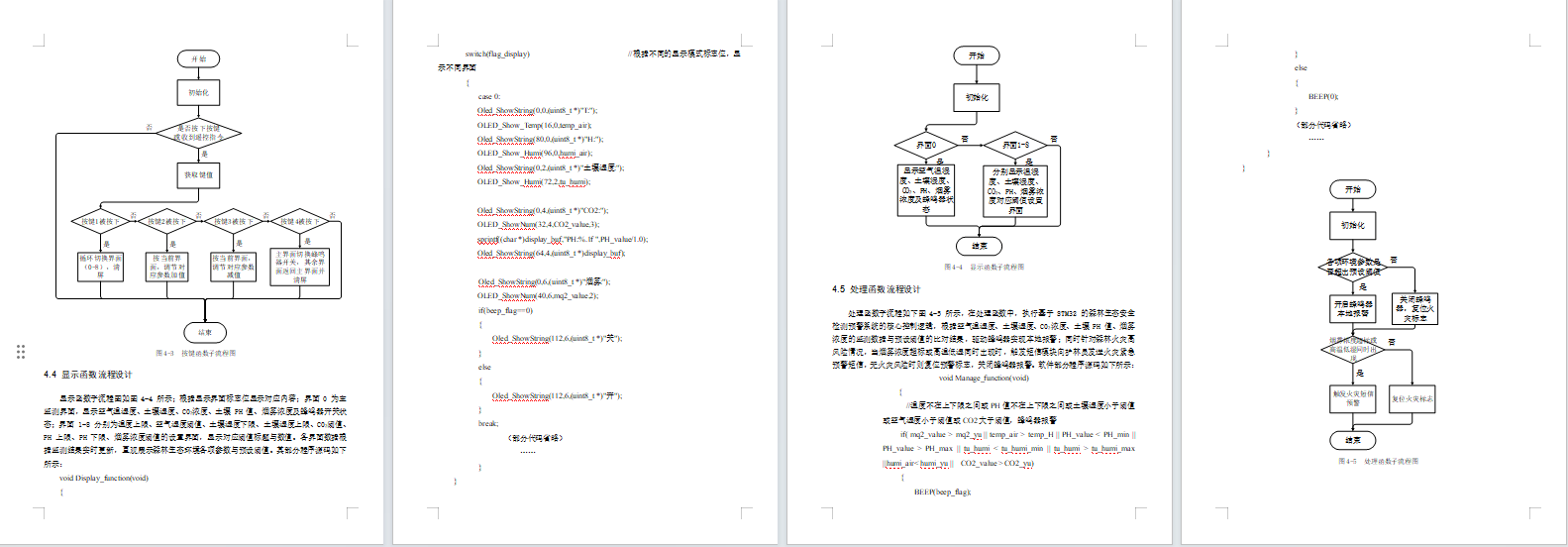

软件设计流程：

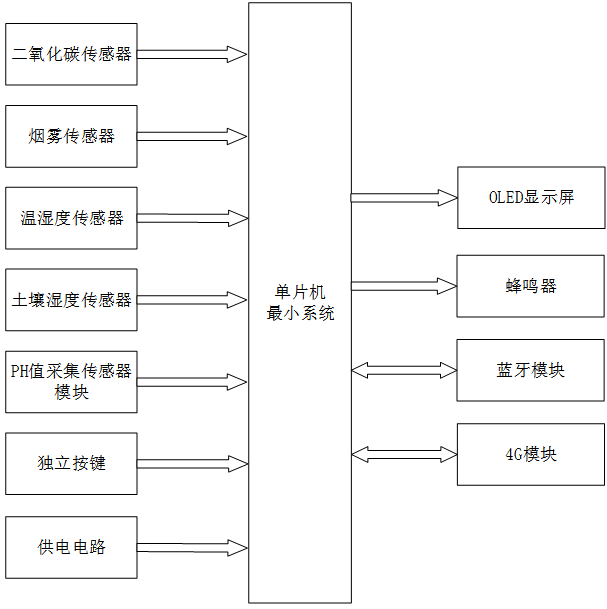

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的森林生态安全检测预警系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是二氧化碳传感器，用于实时监测森林环境中的 CO₂浓度，为森林碳循环研究提供基础数据；第二部分是烟雾传感器，用于捕捉吸烟、用火产生的烟雾信号，防范人为与突发类森林危害；第三部分是温湿度传感器，用于同时测量空气中的温度和湿度，为森林环境评估提供关键指标；第四部分是土壤湿度传感器，用于检测土壤中的水分含量，为土壤改良和植被养护提供科学依据；第五部分是 PH 值采集传感器模块，用于测量土壤的酸碱度，监测林下植被与土壤环境状态；第六部分是独立按键，用于切换显示界面，设置温湿度、土壤湿度、PH、CO₂、烟雾浓度等各项参数的阈值；第七部分是供电电路，给整个系统提供稳定的电源，保障系统持续稳定工作。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示空气温湿度、土壤湿度、CO₂浓度、PH 值以及各项参数的设置阈值；第二部分是蜂鸣器，用于在各项环境参数异常时发出声音提醒，及时通知管理人员；第三部分是蓝牙模块，通过蓝牙技术实现手机端 APP 与硬件系统的互联，用户可以远程监控森林生态安全状态；第四部分是 4G 模块，用于在森林火灾等紧急情况下向护林员发送远程预警通知。

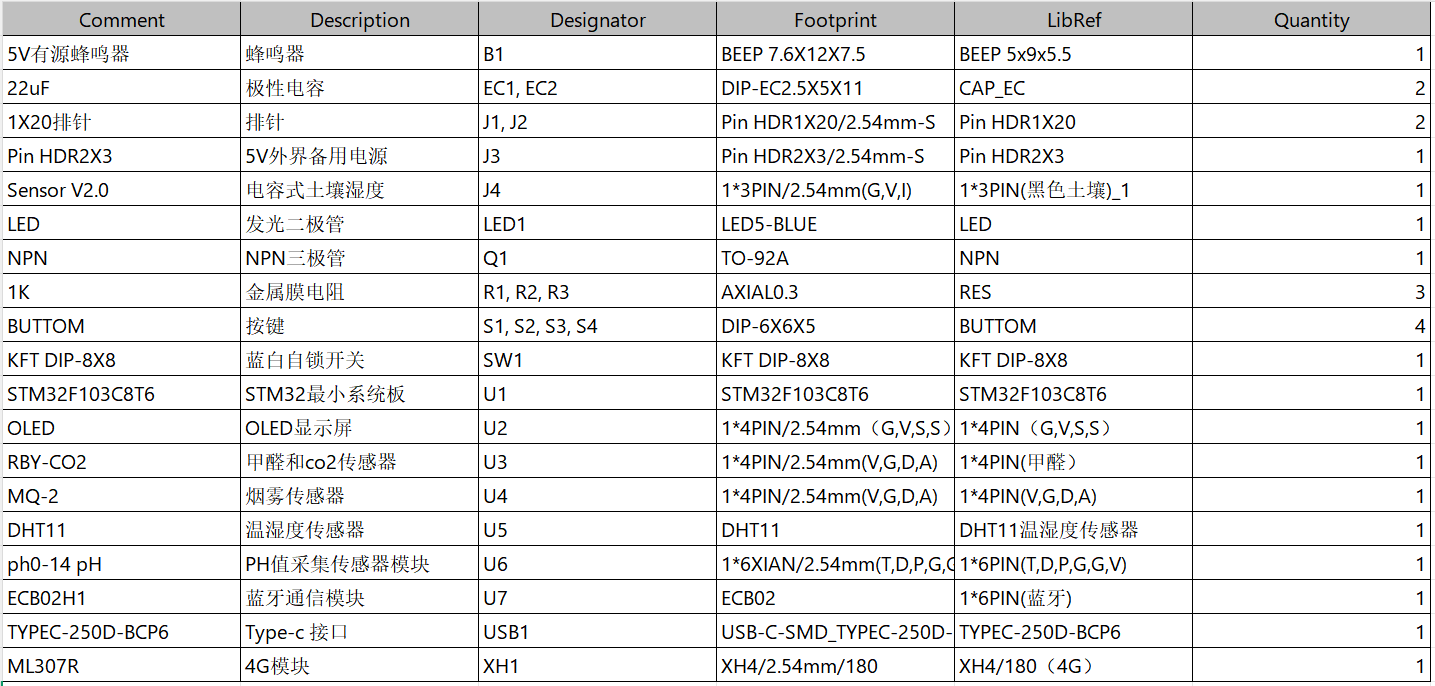

硬件清单：
