设计编号：T2742605M
编号：
T2742605M
设计简介：
本设计是基于单片机与机器视觉的独居老人智能监护系统，主要实现以下功能：
1、通过红外测温传感器检测老人体温，当体温超过设定阈值时远程报警。
2、通过温湿度传感器监测房间温湿度，温度低于下限启动加热，高于上限启动风扇降温。
3、设置用药提醒时间，5分钟内吃药，超时未取则通过APP远程通知监护人。
4、通过视觉摄像头识别老人姿态，检测到跌倒时远程报警。
5、通过WiFi模块可以用APP查看温湿度、体温数据，并可远程开关执行器和支持历史数据查看。
电源：5V
传感器：非接触温度传感器（MLX90614ESF）、温湿度传感器（DHT11）、红外测距传感器（TCRT5000）、摄像头模块（K230）
单片机：STM32F103C8T6
显示屏：OLED12864
执行器：继电器、MOS管、蜂鸣器
通信模块：WiFi模块（ESP8266）
人机交互：独立按键
标签：STM32F103C8T6、MLX90614、DHT11、HC-SR04、OV7725、ESP8266、OLED12864
题目扩展：基于物联网的独居老人居家安全综合监测与预警系统、智能养老院多节点远程监护与健康管理平台、基于机器视觉与多传感器融合的老人行为异常检测系统

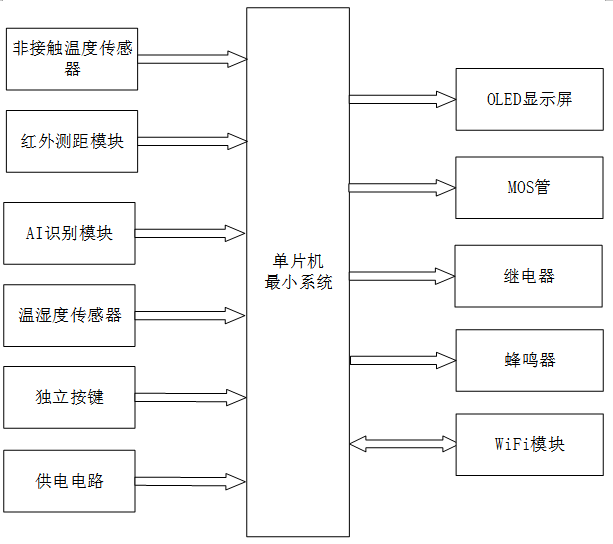

基于单片机和机器视觉的独居老人监护系统
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 非接触温度传感器模块：用于实时检测独居老人的体温，判断是否存在发热异常
- 红外测距模块：用于感应老人是否取走药片，辅助完成吃药提醒的闭环控制
- AI识别模块：通过视觉识别技术检测老人跌倒状态，实现安全预警
- 温湿度传感器模块：用于监测房间内环境温湿度，为温控执行提供依据
- 独立按键模块：用于本地设置吃药提醒时间、温湿度阈值及功能切换
- 供电电路：为整个监护系统提供稳定电源
三、输出部分
- OLED 显示屏：用于实时显示老人体温、房间温湿度、吃药提醒时间及系统运行状态
- MOS管控制模块：用于驱动加热或排风等温控执行设备，实现环境温度调节
- 继电器控制模块：用于控制加热装置或排风装置的启停，配合温湿度控制逻辑
- 蜂鸣器模块：用于本地吃药提醒、体温异常或跌倒报警的声光提示
- WiFi 模块：实现与手机 APP 及云平台的无线通信，完成数据上传、远程报警、执行器开关控制及历史数据查询
