设计编号：T2742605M

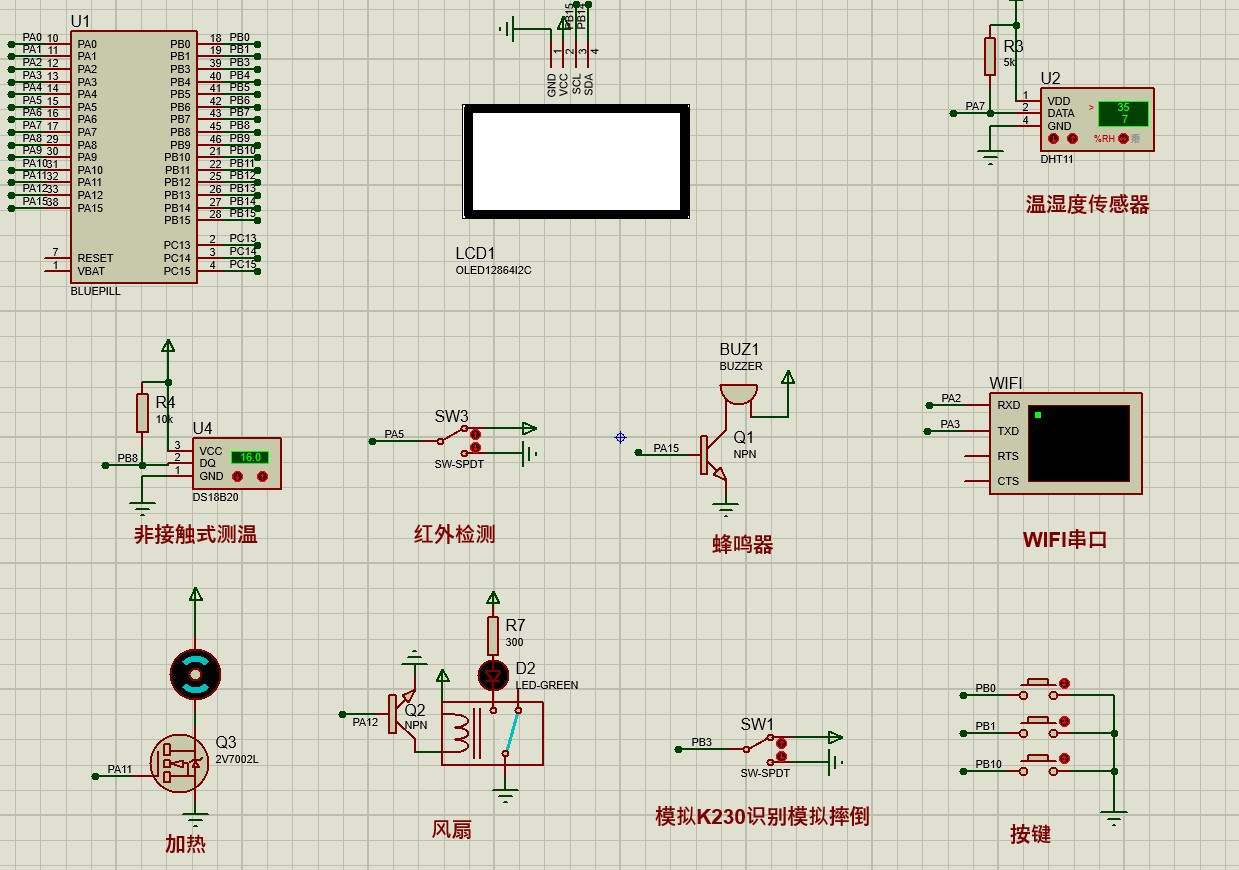

仿真视频演示：
软件安装：
资料预览
效果图：

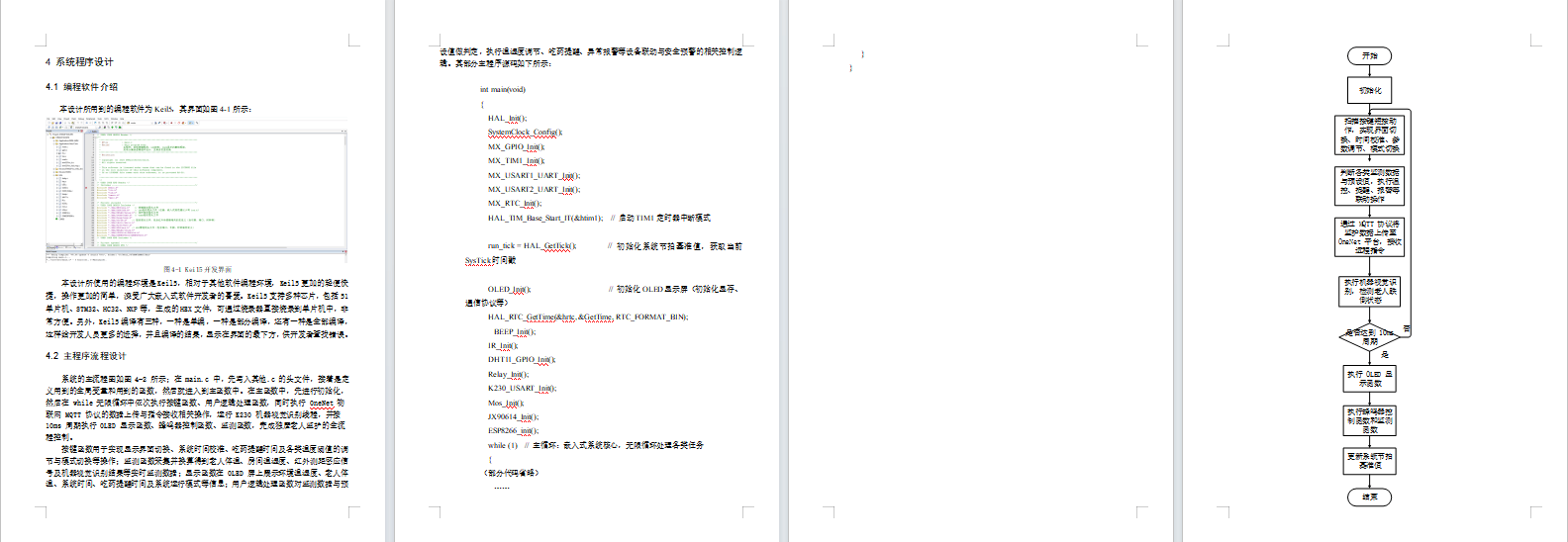

总体资料：

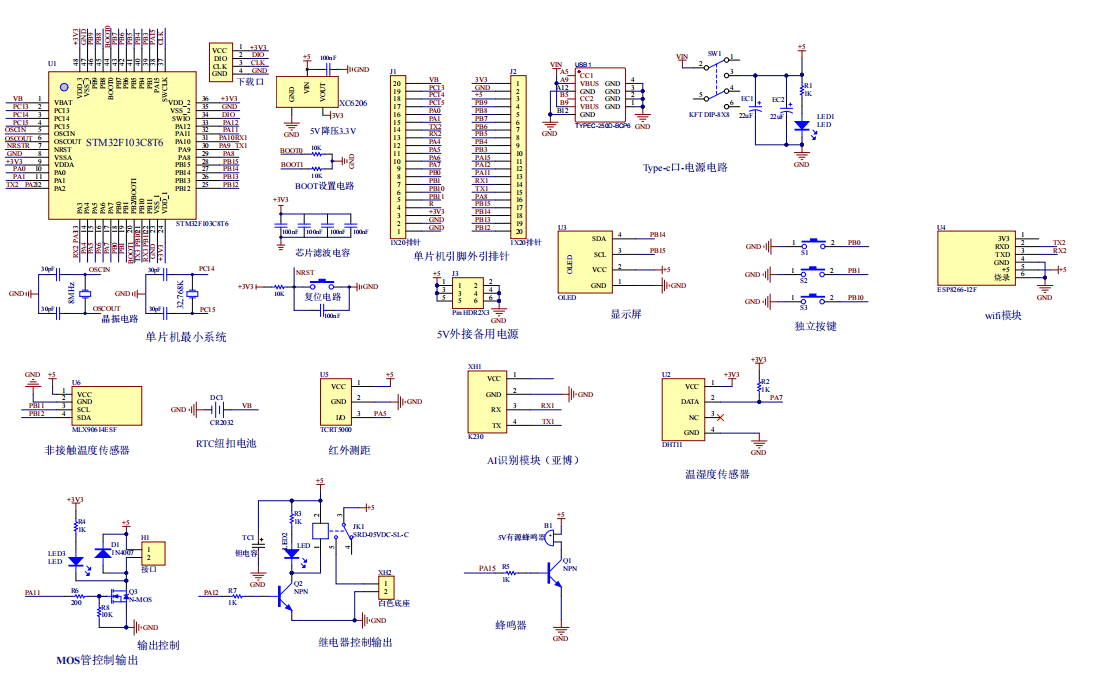

原理图：

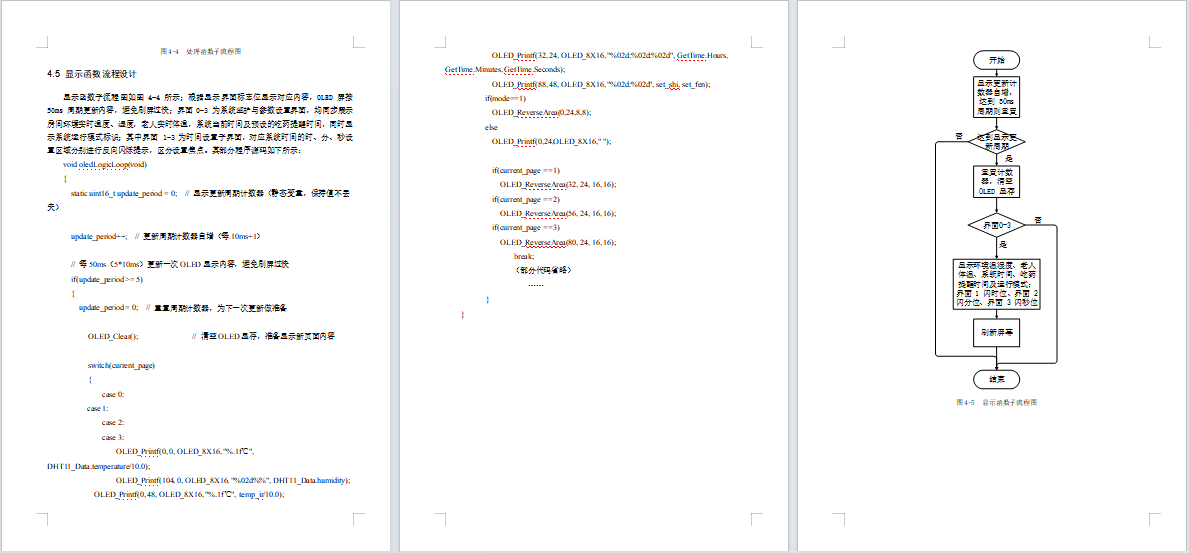

软件设计流程：

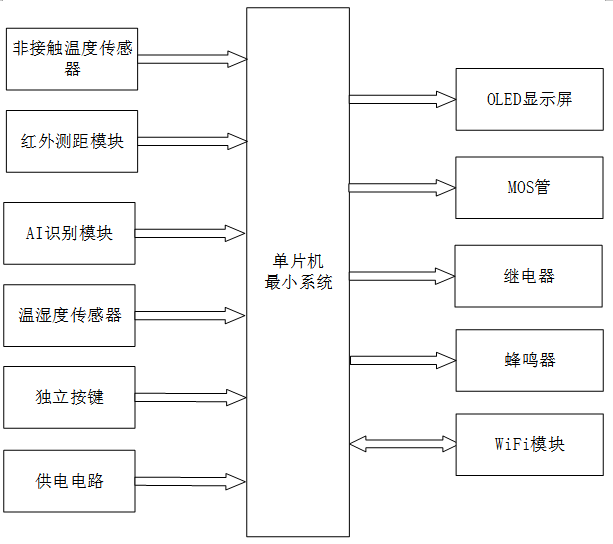

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于单片机和机器视觉的独居老人监护系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是非接触温度传感器，用于实时检测独居老人的体温，判断是否存在发热异常；第二部分是红外测距模块，用于感应老人是否取走药片，辅助完成吃药提醒的闭环控制；第三部分是 AI 识别模块，通过视觉识别技术检测老人跌倒状态，实现安全预警；第四部分是温湿度传感器，用于监测房间内环境温湿度，为温控执行提供依据；第五部分是独立按键，用于本地设置吃药提醒时间、温湿度阈值及功能切换；第六部分是供电电路，为整个监护系统提供稳定电源。
输出由五部分组成，第一部分是 OLED 显示屏，用于实时显示老人体温、房间温湿度、吃药提醒时间及系统运行状态；第二部分是 MOS 管，用于驱动加热或排风等温控执行设备，实现环境温度调节；第三部分是继电器，用于控制加热装置或排风装置的启停，配合温湿度控制逻辑；第四部分是蜂鸣器，用于本地吃药提醒、体温异常或跌倒报警的声光提示；第五部分是 WiFi 模块，实现与手机 APP 及云平台的无线通信，完成数据上传、远程报警、执行器开关控制及历史数据查询。

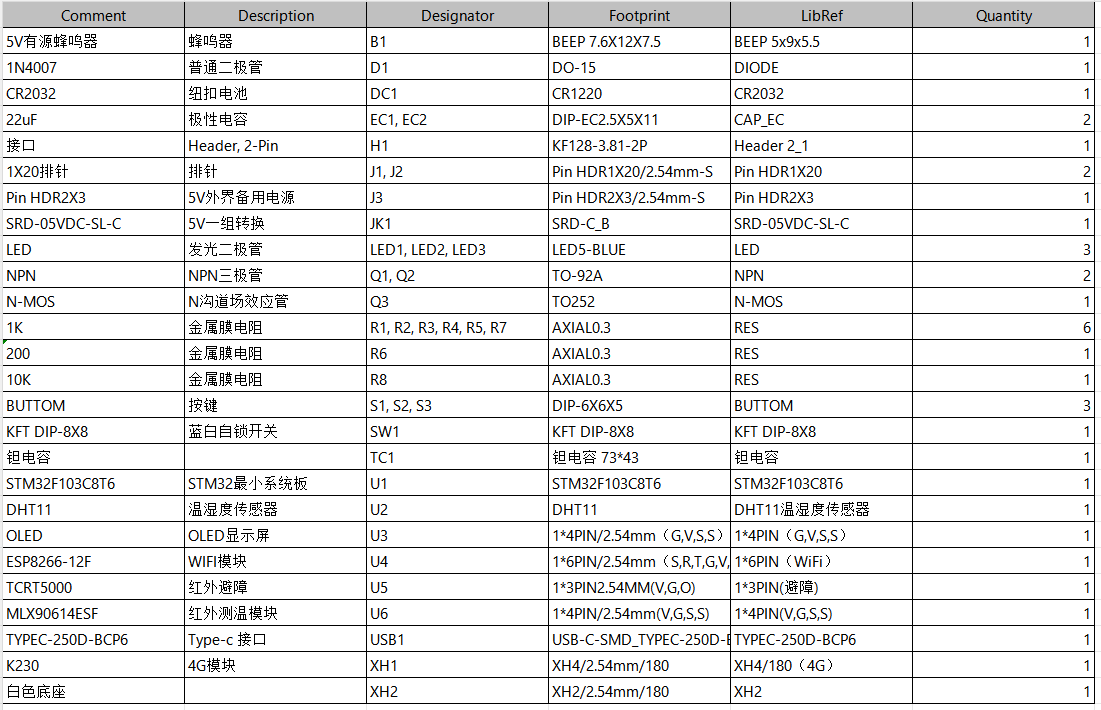

硬件清单：
