设计编号：T2782602M
实物视频演示：
实物视频演示：软件安装：
资料预览

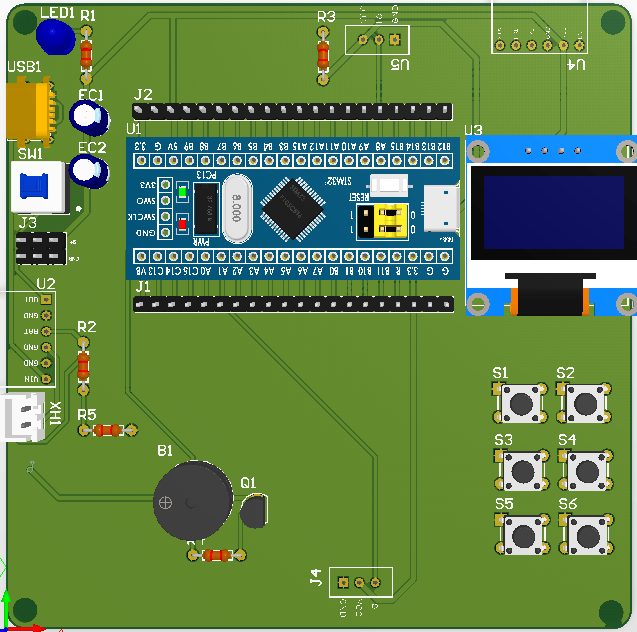

效果图：

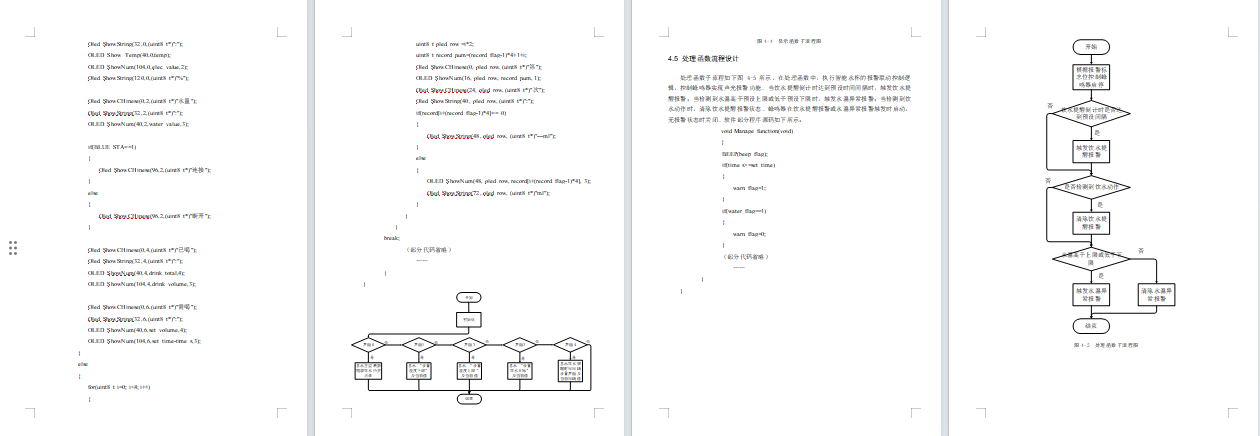

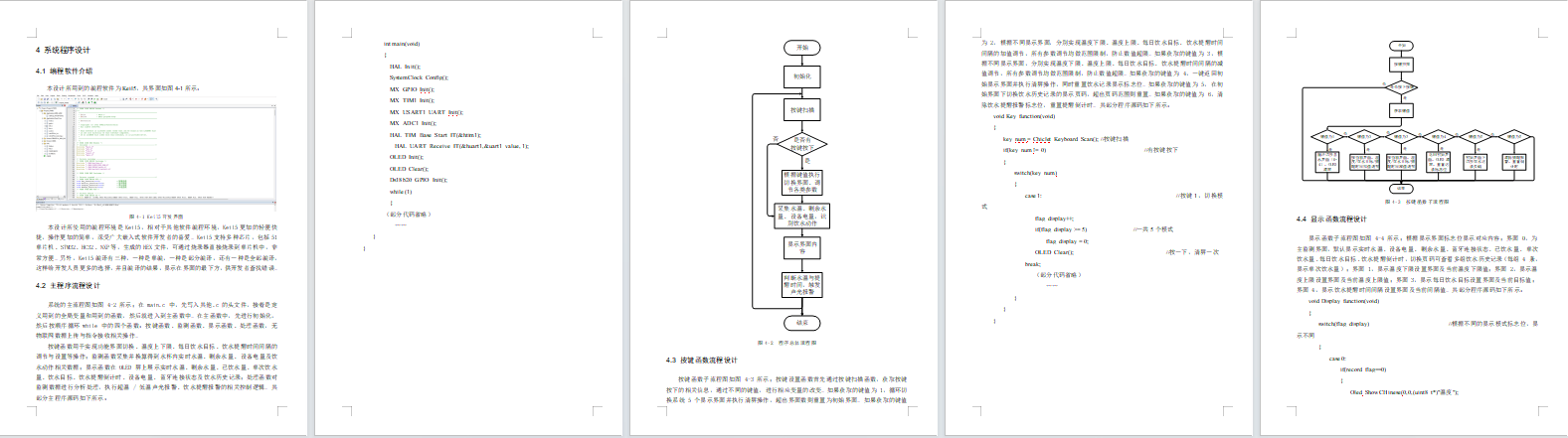

总体资料：

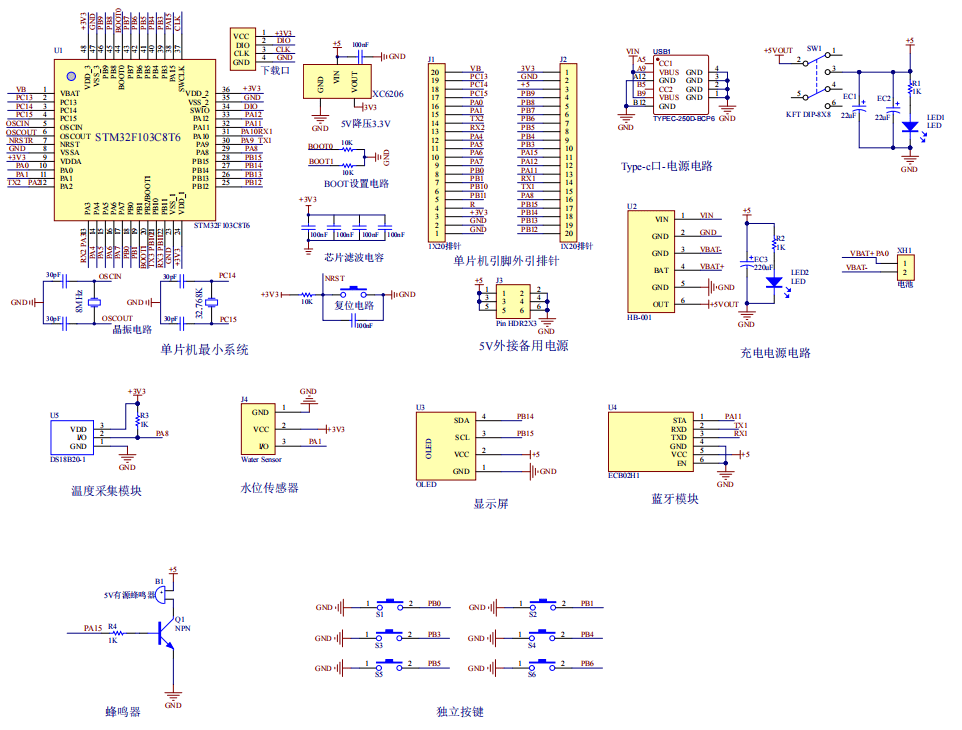

原理图：
软件设计流程：

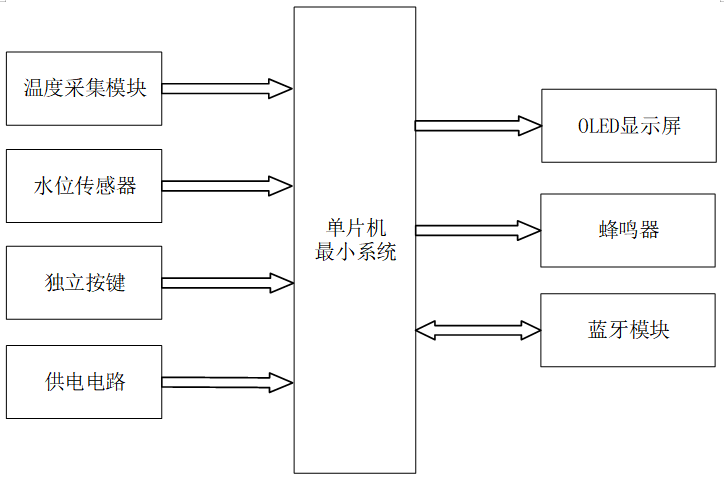

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于单片机的智能水杯控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是温度采集模块，采用防水型 DS18B20 实时检测水温，保留小数点后一位；第二部分是水位传感器，用于识别饮水动作，精准记录单次饮水量、饮水次数及总饮水量；第三部分是独立按键，用于本地参数设置、界面切换及功能操作；第四部分是供电电路，由电池供电并支持充电，为整个系统提供稳定电源。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示水温、单次饮水量、饮水次数、总饮水量、推荐喝水量、设备电量及蓝牙连接状态，同时提示适宜水温状态；第二部分是蜂鸣器，配合 LED 实现超温/低温时 1-3 秒的声光报警提示；第三部分是蓝牙模块，实现与手机APP 端的稳定通信，同步水温、饮水记录、设备电量及饮水计划等数据。

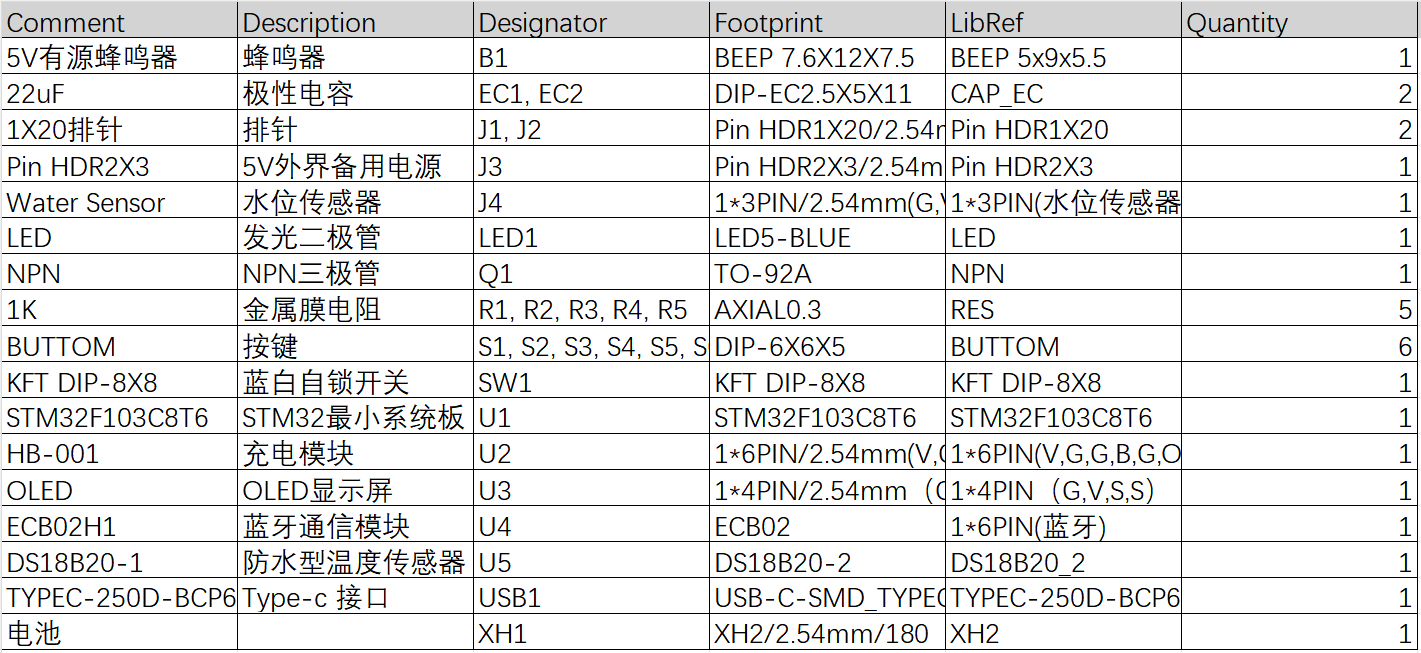

硬件清单：
