设计编号：T3042602M
实物视频演示：
实物视频演示：软件安装：
资料预览

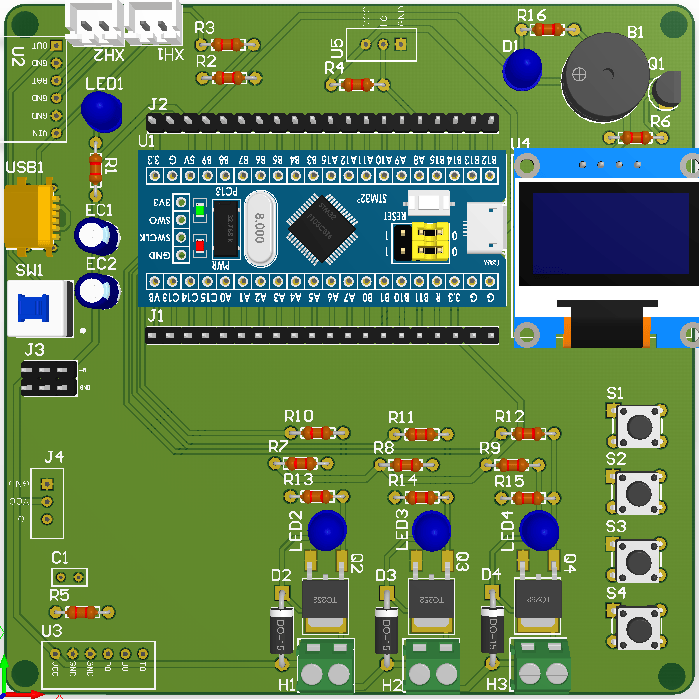

效果图：

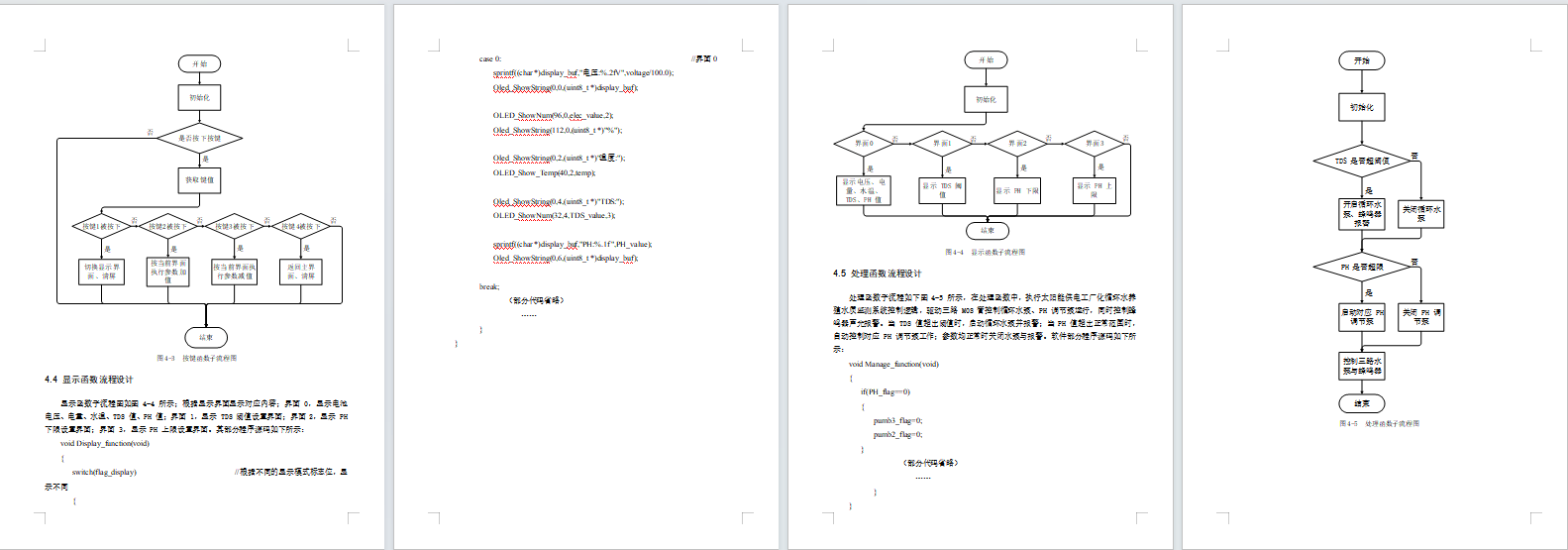

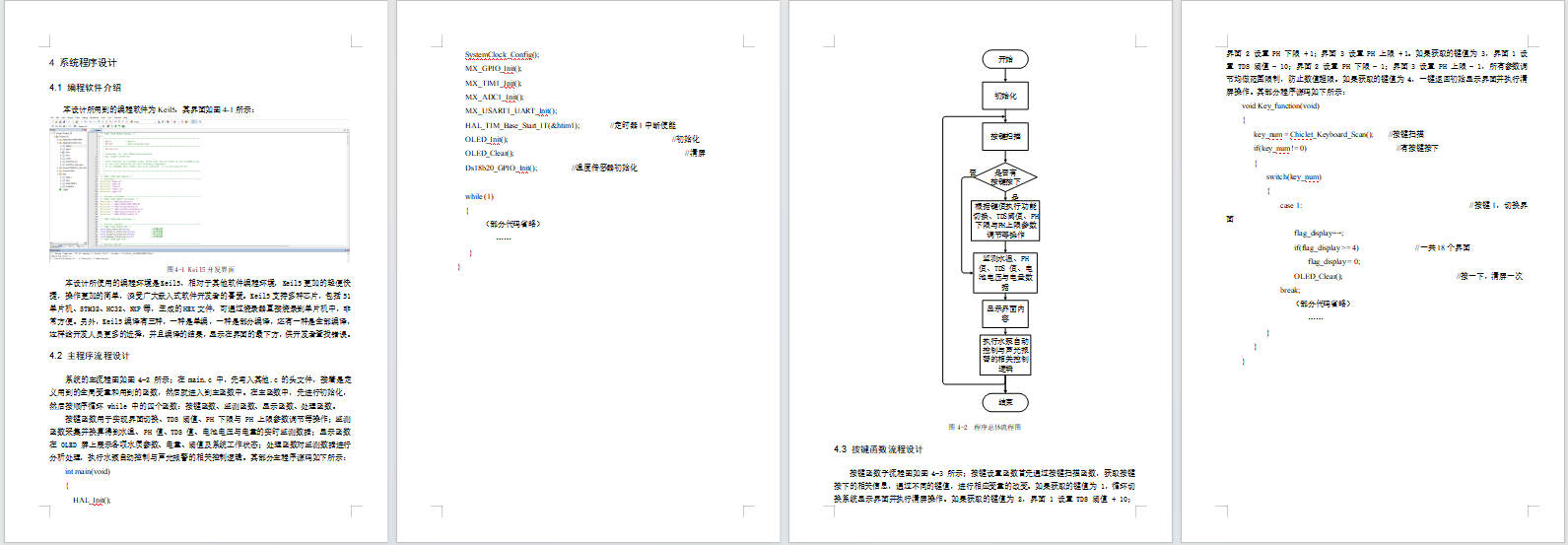

总体资料：

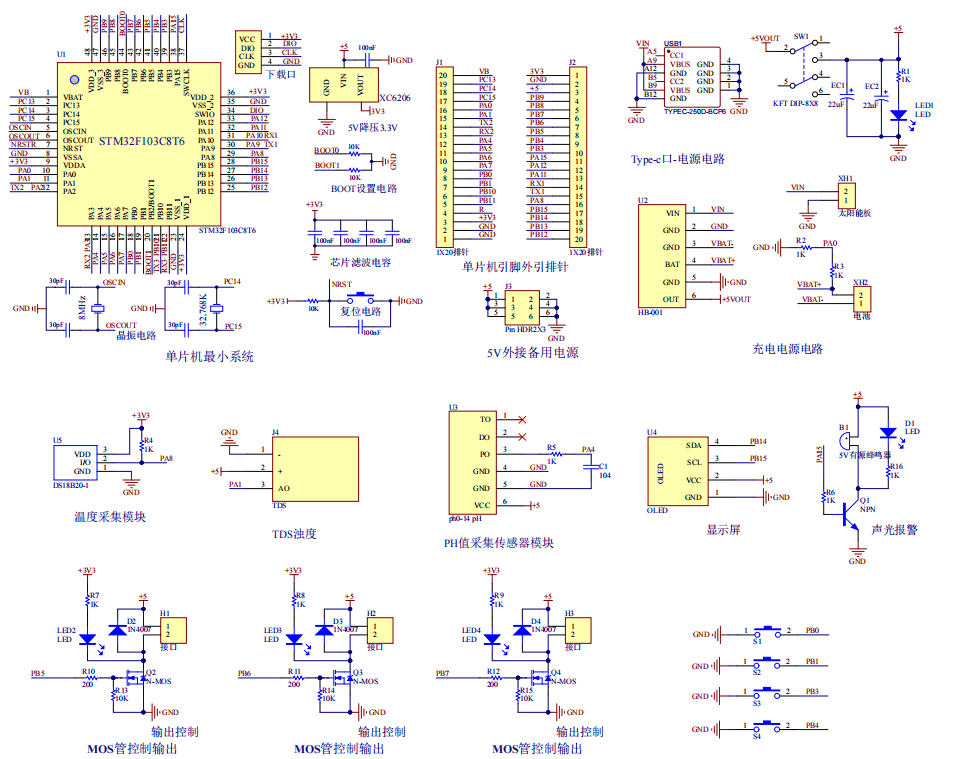

原理图：
软件设计流程：

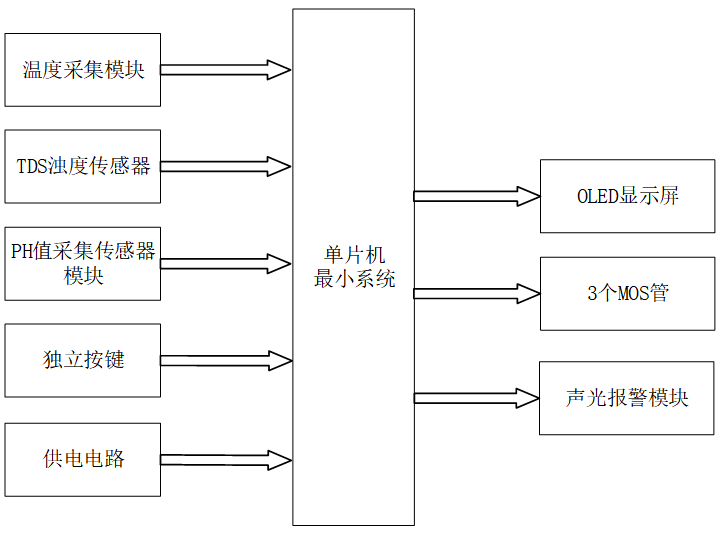

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的太阳能供电工厂化循环水养殖水质监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是温度采集模块，用于实时监测养殖水体的水温；第二部分是 TDS 浊度传感器，用于检测水体的 TDS 值与浊度；第三部分是 PH 值采集传感器模块，用于监测水体的 PH 值；第四部分是独立按键，用于页面切换、参数查看等操作；第五部分是供电电路，由太阳能板、锂电池与充电模块组成，为整个系统提供稳定的太阳能供电，并反馈电池电压与电量状态。
输出由三部分组成，第一部分是 OLED 显示屏，用于展示水温、PH 值、TDS 值、电池电量及系统工作状态；第二部分是 3 个 MOS 管，用于分别控制循环水泵、pH 调节泵等三路设备，实现水质超标时的自动换水与酸碱调节；第三部分是声光报警模块，用于水质参数超阈值时的声光预警提示。

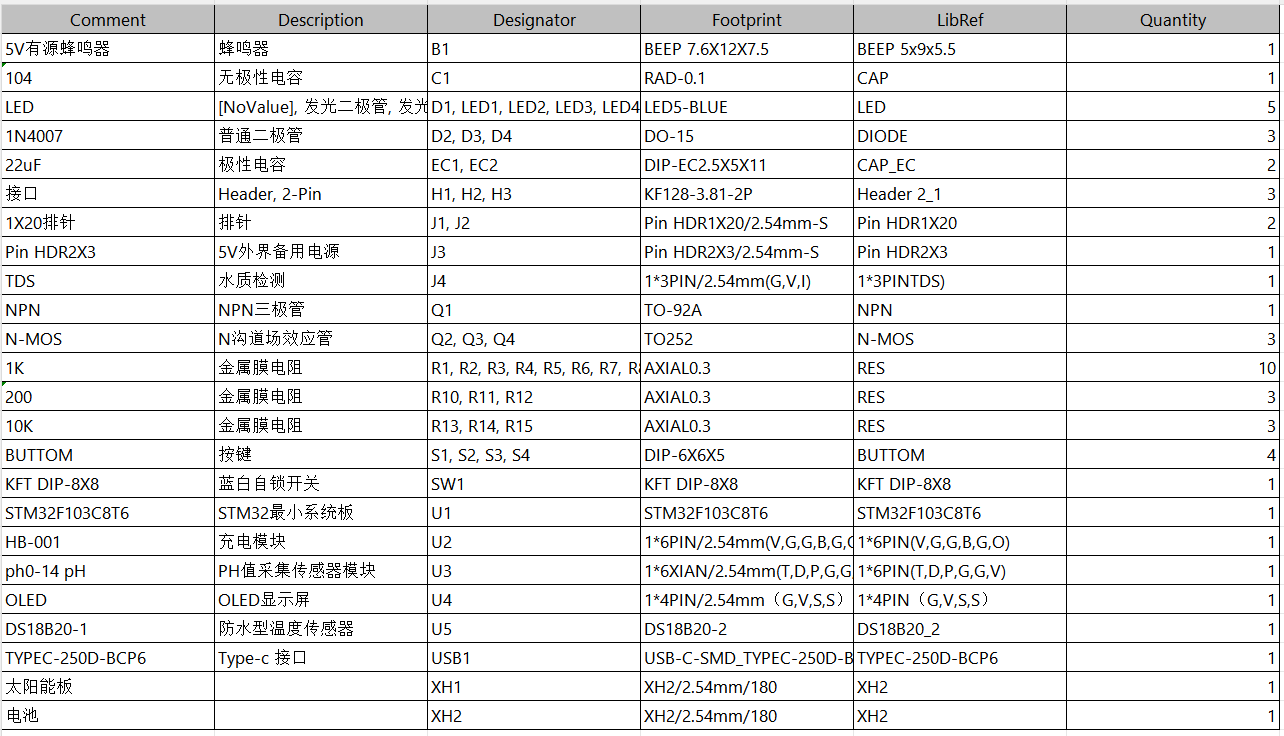

硬件清单：
