设计编号：T3142602M

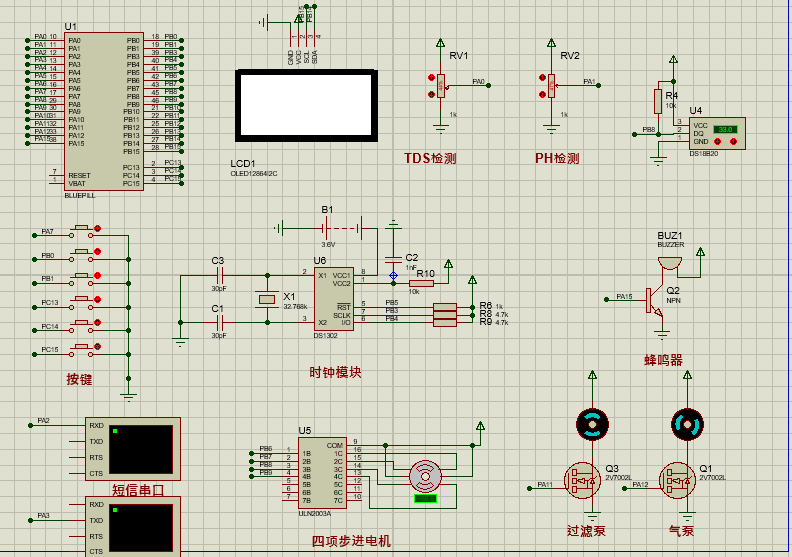

仿真视频演示：
软件安装：
资料预览
效果图：

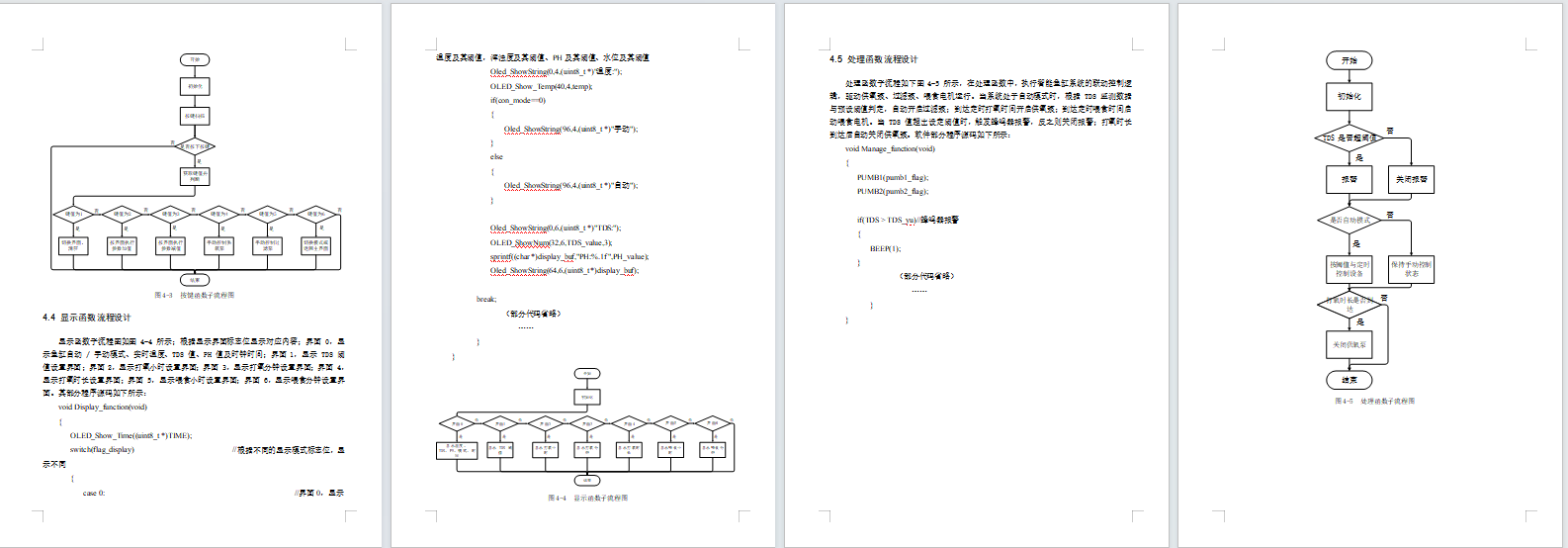

总体资料：

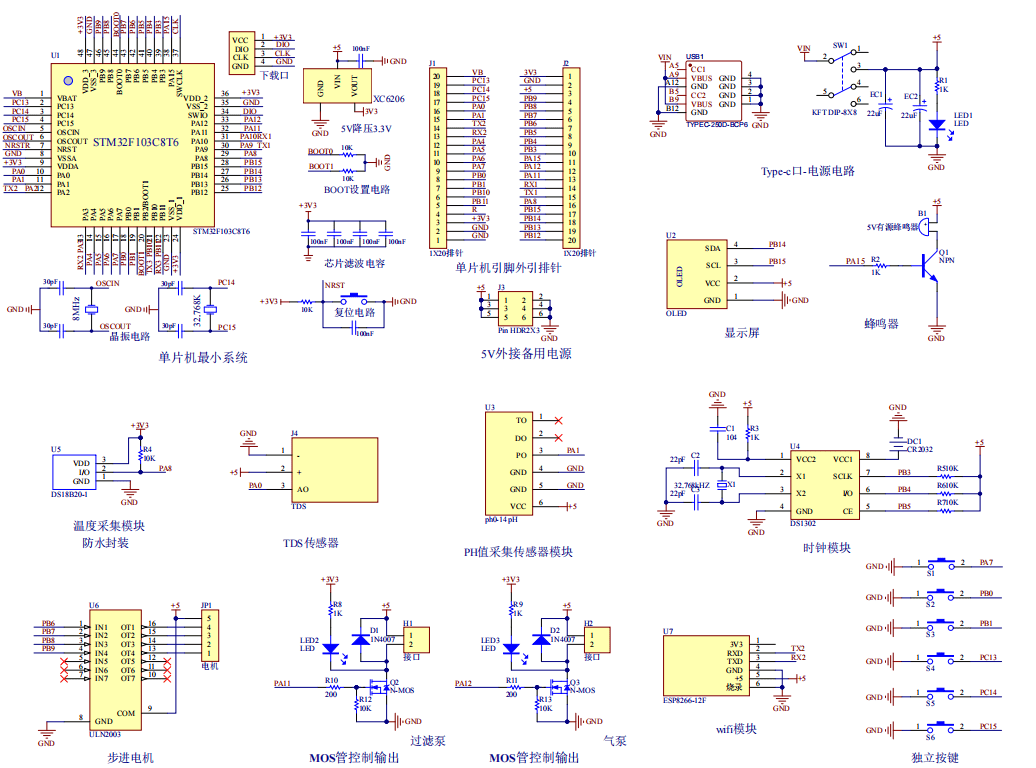

原理图：

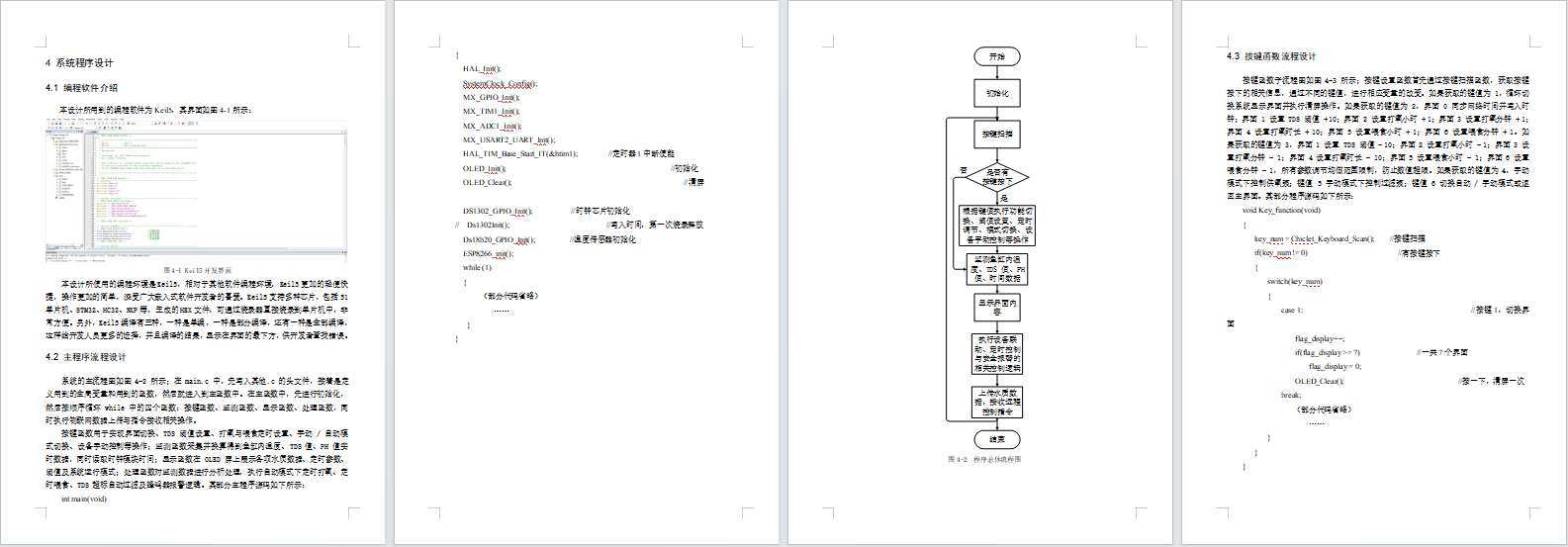

软件设计流程：

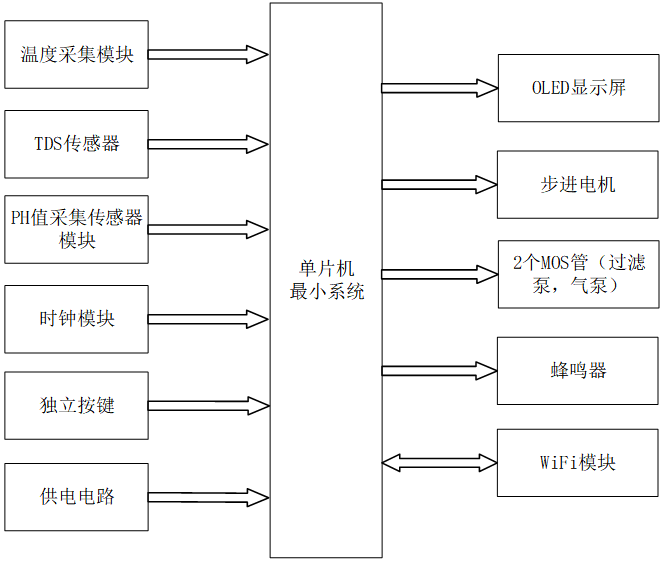

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能鱼缸系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是水温传感器，用于实时检测鱼缸内水温；第二部分是 PH 值采集传感器，用于实时检测鱼缸水质 PH 值；第三部分是 TDS 传感器，用于实时检测鱼缸水质 TDS 值；第四部分是时钟模块，用于提供系统当前时间；第五部分是独立按键，用于模式切换、阈值设置、定时参数调节；第六部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是显示屏，用于动态显示水温、PH 值、TDS 值与当前时间；第二部分是自动投食模块，用于实现定时定点投食；第三部分是供氧泵，用于鱼缸打氧供氧；第四部分是过滤泵，用于鱼缸水质净化过滤；第五部分是 WiFi 模块，用于上传水质数据、接收远程控制指令。

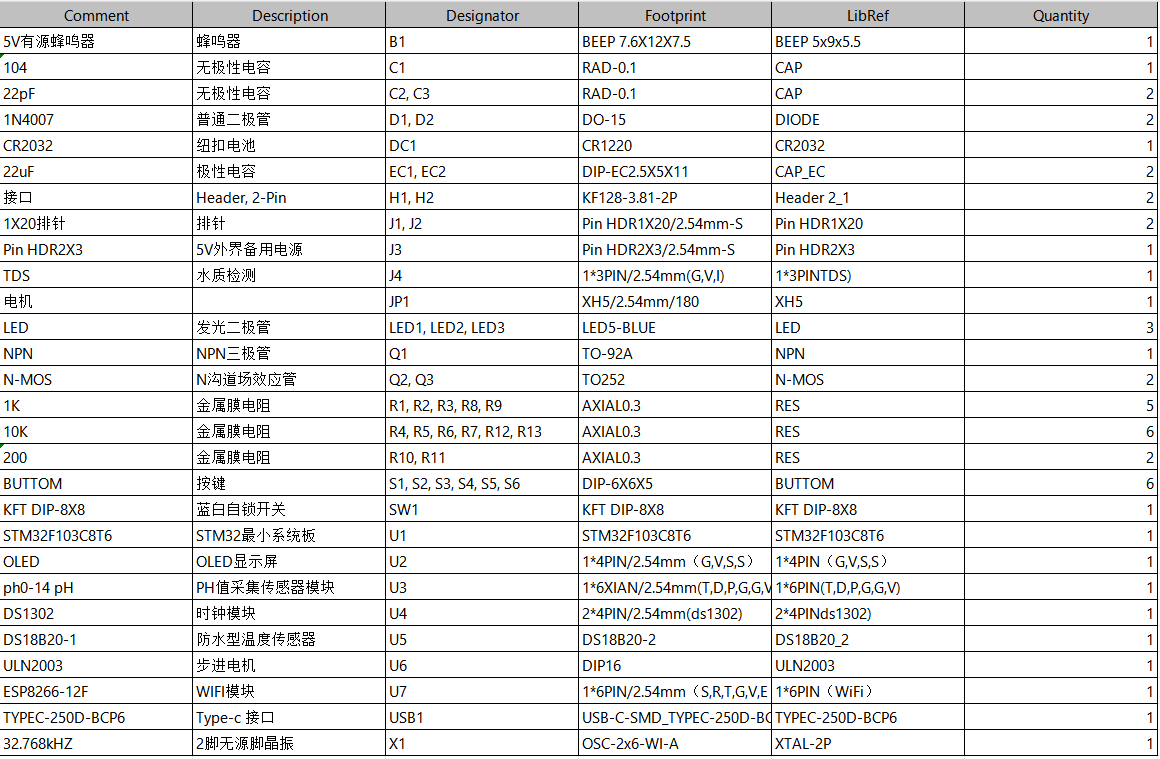

硬件清单：
