设计编号：T3372601M
编号：
T3372601M
设计简介：
本设计是基于STM32家用智能花卉养护器控制与系统设计，主要实现以下功能：
1、通过土壤湿度传感器、光照强度传感器、温湿度传感器、土壤pH值传感器、二氧化碳传感器实时采集土壤湿度、光照强度、环境温湿度、土壤pH值和二氧化碳浓度。
2、通过独立按键设置阈值，并可切换自动模式和手动模式。
3、自动模式下：当土壤湿度低于设定阈值时，自动打开水泵；当光照强度低于设定阈值时，自动开启灯光；当环境湿度超过阈值或二氧化碳浓度超过阈值，自动代开风扇。
4、手动模式下：通过独立按键手动控制水泵、灯光、风扇的开关。
5、通过WiFi模块远程监控数据和控制。
电源： 5V
传感器：土壤湿度（Sensor V2.0）、光敏电阻、温湿度传感器（DHT11）、PH、二氧化碳传感器（KQ-2801）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：灯（LED）、风扇、水泵
人机交互：独立按键
通信模块：wifi模块（ESP8266-12F）
标签：STM32、OLED12864、Sensor V2.0、光敏电阻、DHT11、KQ-2801、PH、ESP8266-12F、LED
题目扩展：智能花盆控制系统、智能浇花控制系统、智能养花大棚系统设计

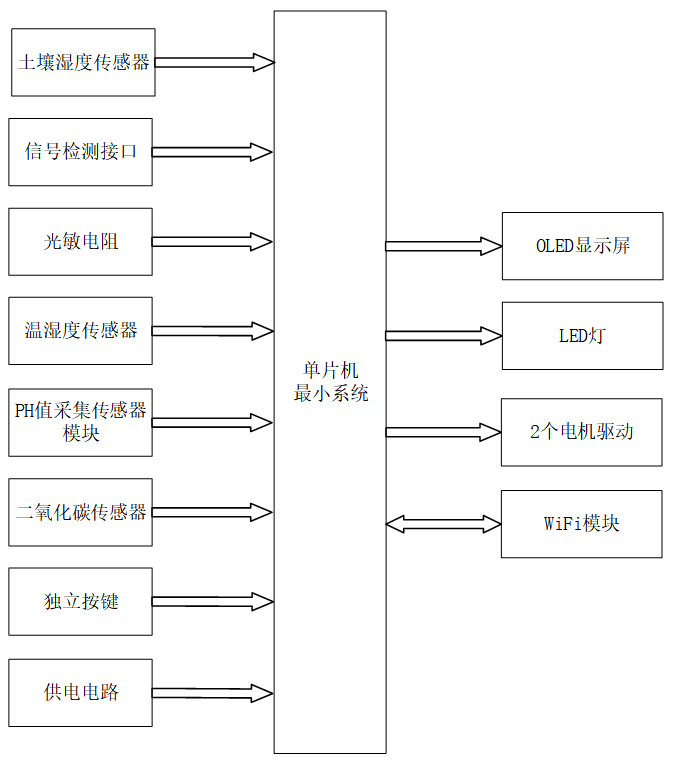

家用智能花卉养护器控制与系统设计
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 土壤湿度传感器模块：用于检测土壤的湿度值
- 信号检测接口：用于接入外部扩展检测信号
- 光敏电阻模块：用于检测光照强度
- 温湿度传感器模块：用于采集环境温湿度值
- PH值采集传感器模块：用于检测土壤 pH 值
- 二氧化碳传感器模块：用于检测环境二氧化碳浓度
- 独立按键模块：用于切换系统模式、设置土壤湿度、光照强度、环境湿度及二氧化碳阈值
- 供电电路：采用 Type-C 与电池双重供电方式，为整个系统稳定供电
三、输出部分
- OLED 显示屏：用于实时显示土壤湿度、光照强度、环境温湿度、土壤 pH 值、二氧化碳浓度及各参数设置阈值
- LED灯模块：用于在光照低于阈值时自动补光
- 电机驱动模块：共2个，分别控制水泵与风扇，实现土壤低于阈值时精准灌溉、环境湿度或二氧化碳超阈值时通风换气
- WiFi 模块：支持手机 APP 远程监控与控制，实现物联网远程数据交互与设备操作
