设计编号：T3372601M

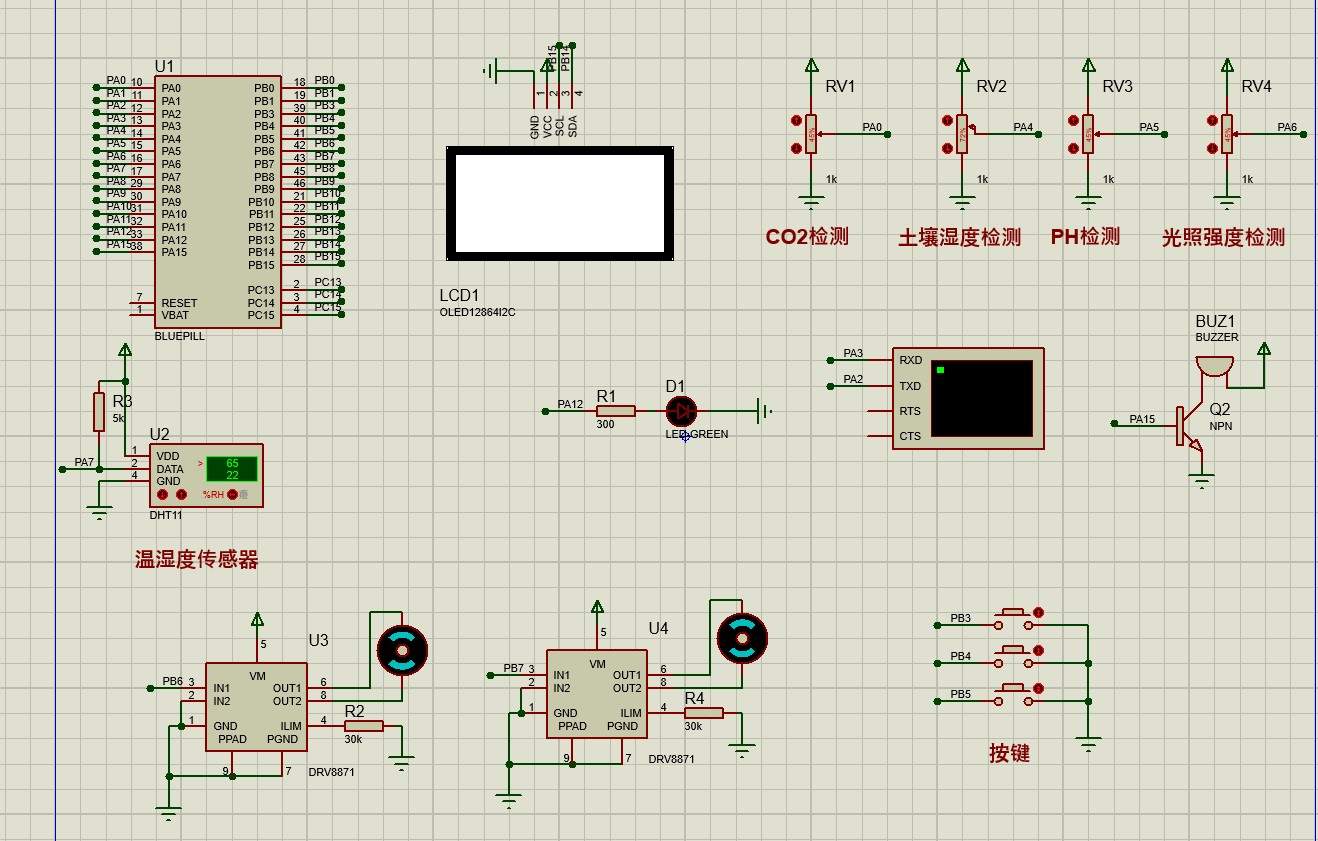

仿真视频演示：
软件安装：
资料预览
效果图：

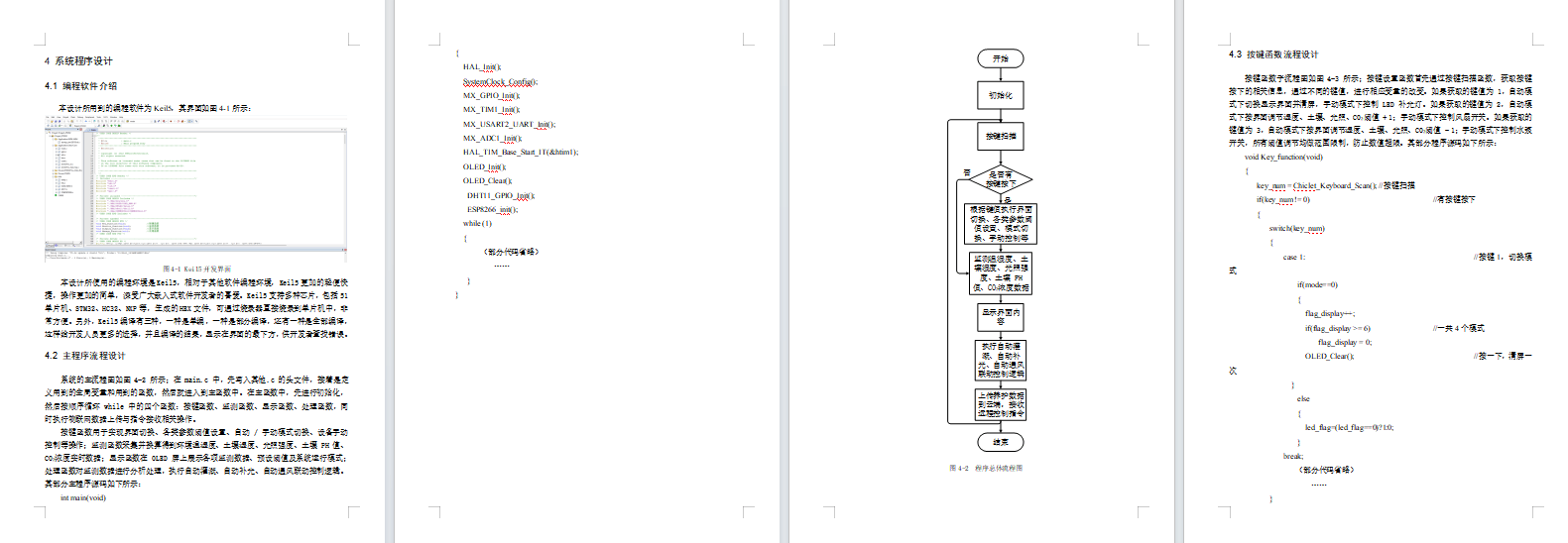

总体资料：

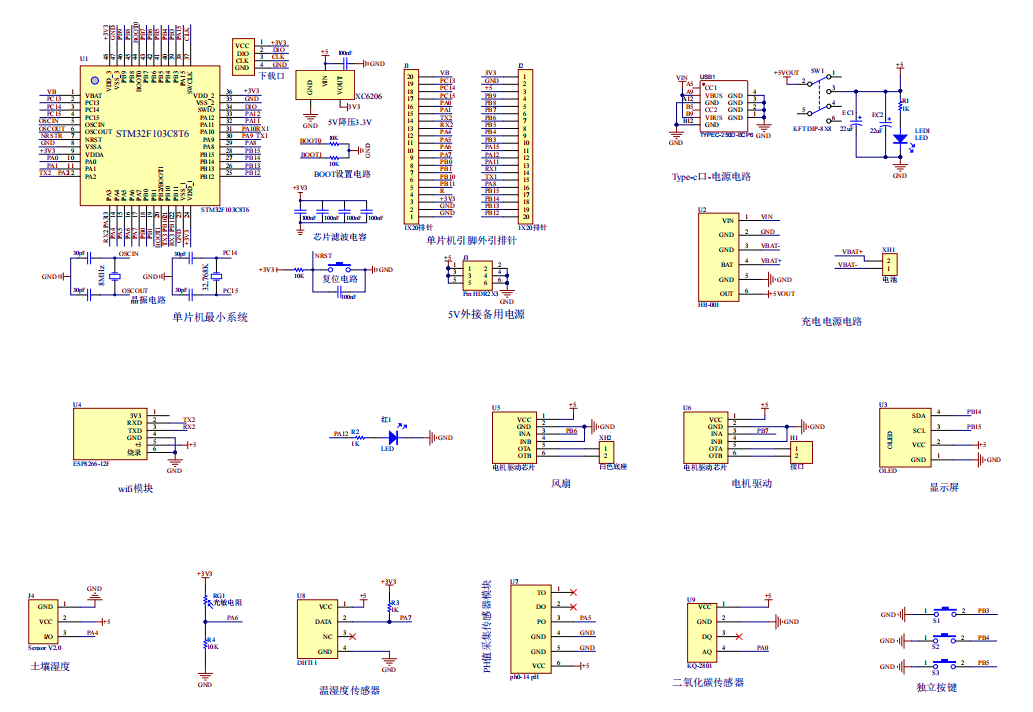

原理图：

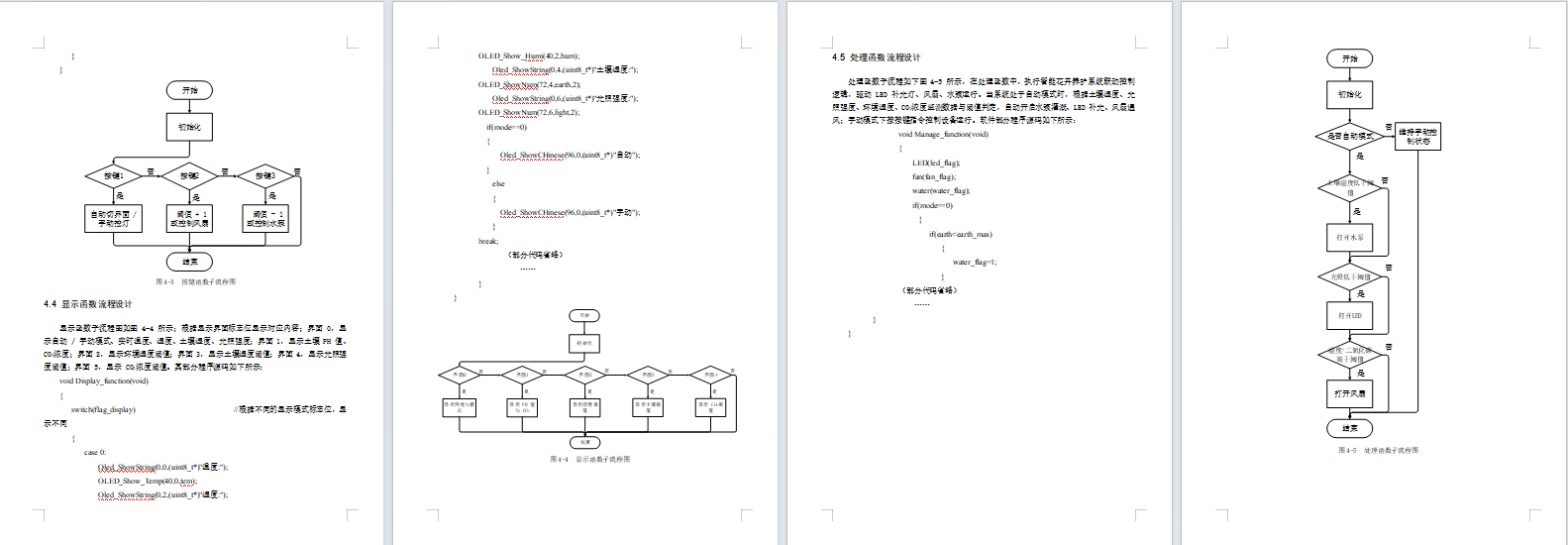

软件设计流程：

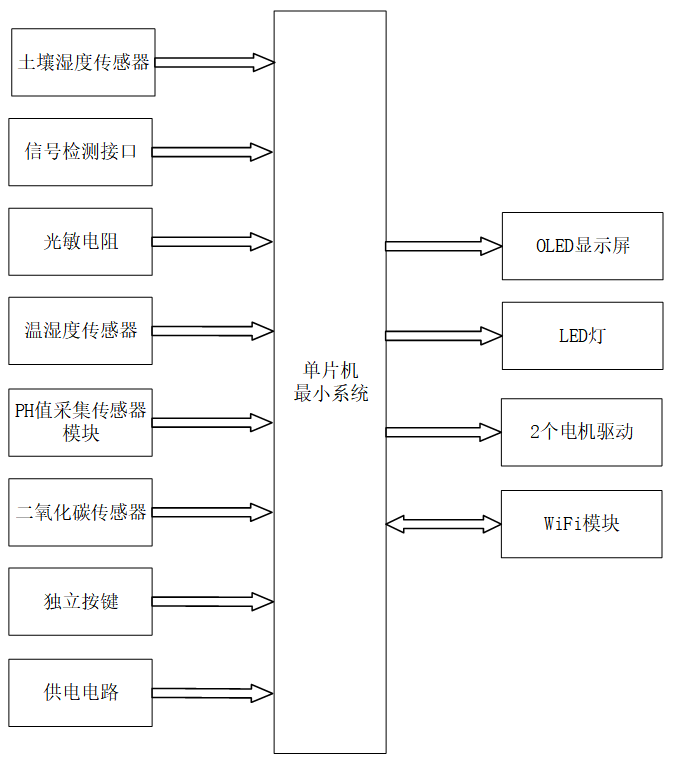

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的家用智能花卉养护器控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由八部分组成，第一部分是土壤湿度传感器，用于检测土壤的湿度值；第二部分是信号检测接口，用于接入外部扩展检测信号；第三部分是光敏电阻，用于检测光照强度；第四部分是温湿度传感器，用于采集环境温湿度值；第五部分是 PH 值采集传感器模块，用于检测土壤 pH 值；第六部分是二氧化碳传感器，用于检测环境二氧化碳浓度；第七部分是独立按键，用于切换系统模式、设置土壤湿度、光照强度、环境湿度及二氧化碳阈值；第八部分是供电电路，采用 TypeC 与电池双重供电方式，为整个系统稳定供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于实时显示土壤湿度、光照强度、环境温湿度、土壤 pH 值、二氧化碳浓度及各参数设置阈值；第二部分是 LED 灯，用于在光照低于阈值时自动补光；第三部分是 2 个电机驱动，分别控制水泵与风扇，实现土壤低于阈值时精准灌溉、环境湿度或二氧化碳超阈值时通风换气；第四部分是 WiFi 模块，支持手机 APP 远程监控与控制，实现物联网远程数据交互与设备操作。

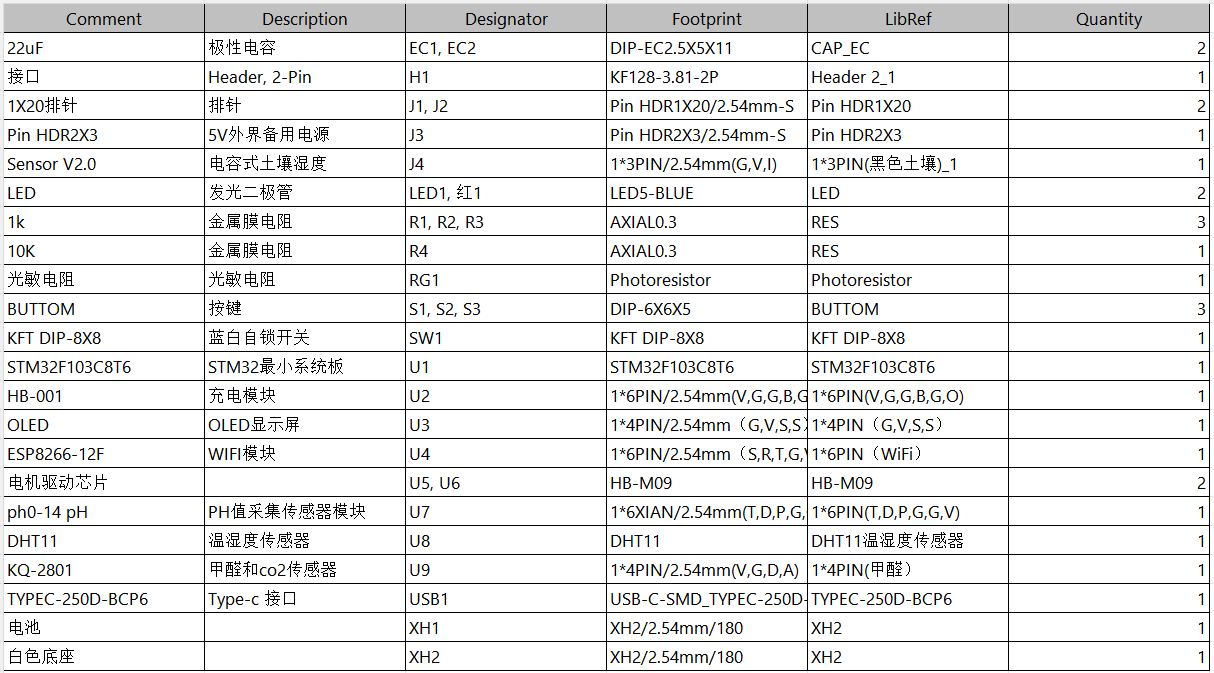

硬件清单：
