设计编号：T3762613M
编号：
T3762613M
设计简介：
本设计是基于单片机的老人无线定位，主要实现以下功能：
1.通过心率血氧传感器监测心率血氧值
2.通过温度传感器监测温度值
3.通过GPS模块获取定位
4.通过按键可以设置阈值、一键救援、
5.通过OLED显示经纬度、时间、心率血氧、体温、电量，报警信息
6.通过4G模块将数据上传手机,并发送报警短信
电源：5V
传感器：心率血氧传感器（MAX30102）、温度传感器（DS18B02）、GPS模块（NEO-6M）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键、OLED 显示屏
通讯：4G模块（ML307R）
标签：STM32F103C8T6、OLED12864、MAX30102、DS18B02、NEO-6M、ML307R
题目扩展：基于单片机的畜禽舍智能饲喂系统、养殖场自动化喂养控制终端、智慧养殖环境监测与投喂系统

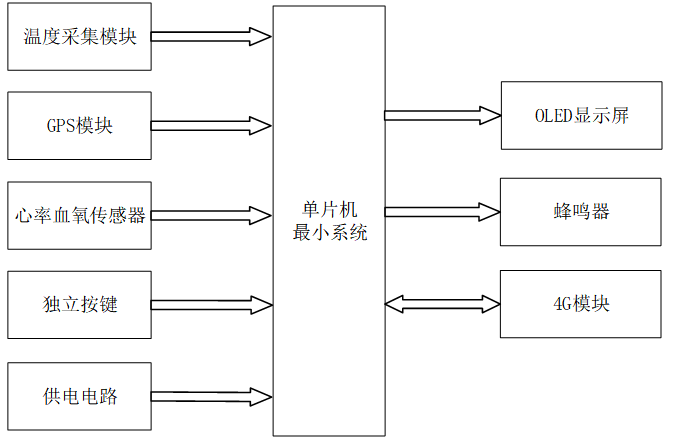

基于单片机的老人无线定位
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 温度采集模块：用于实时采集老人身体体温生理数据
- GPS定位模块：用于获取佩戴者实时经纬度位置信息
- 心率血氧传感器模块：用于检测老人实时心率、血氧健康参数
- 独立按键模块：用于界面切换、体温/心率/血氧报警阈值设置、一键紧急救援触发
- 供电电路：支持 Type-C 外接充电与锂电池双模式供电，给整套老人监护设备稳定持续供电
三、输出部分
- OLED 显示屏：用于实时展示系统时间、GPS 经纬度定位、心率、血氧、体温、电池电量与异常报警提示信息
- 蜂鸣器模块：用于体温异常、心率过高或过低、血氧偏低时触发本地声光预警
- 4G模块：实现老人定位、健康数据云端上传至手机终端，生理指标异常险情时自动发送带定位的报警短信至监护人手机
