设计编号：T3762613M
实物视频演示：
实物视频演示：软件安装：
资料预览

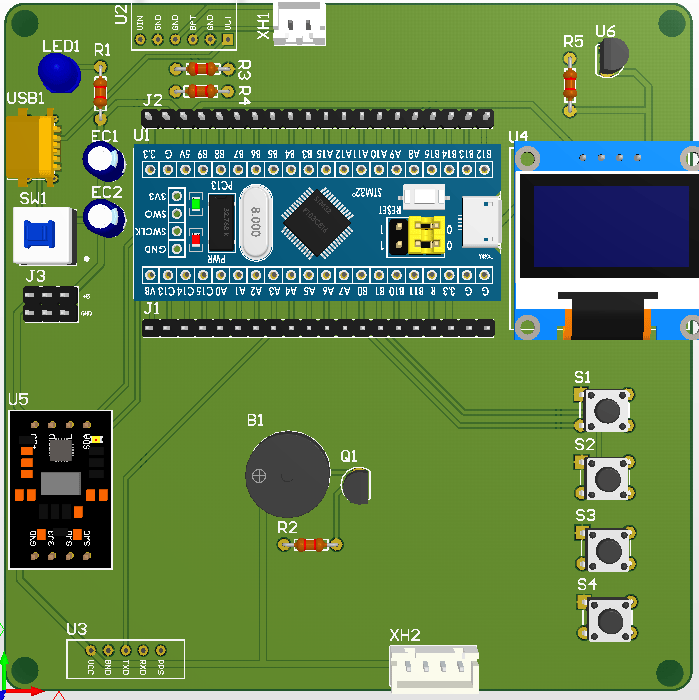

效果图：
总体资料：

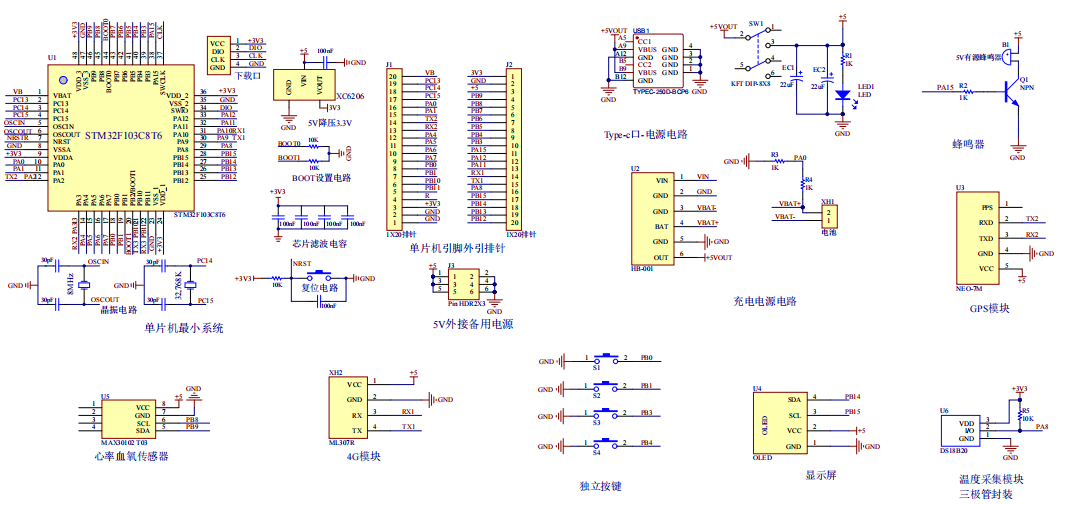

原理图：

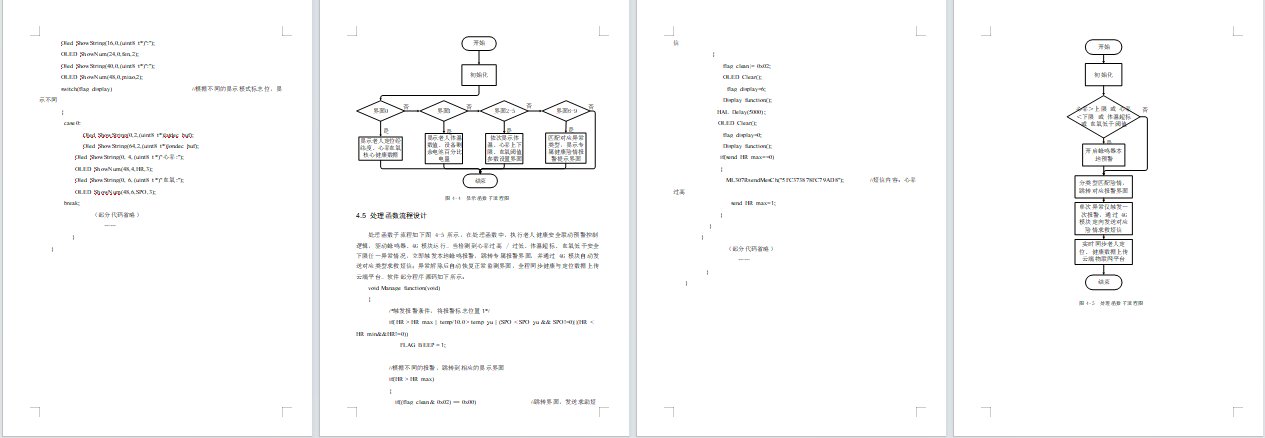

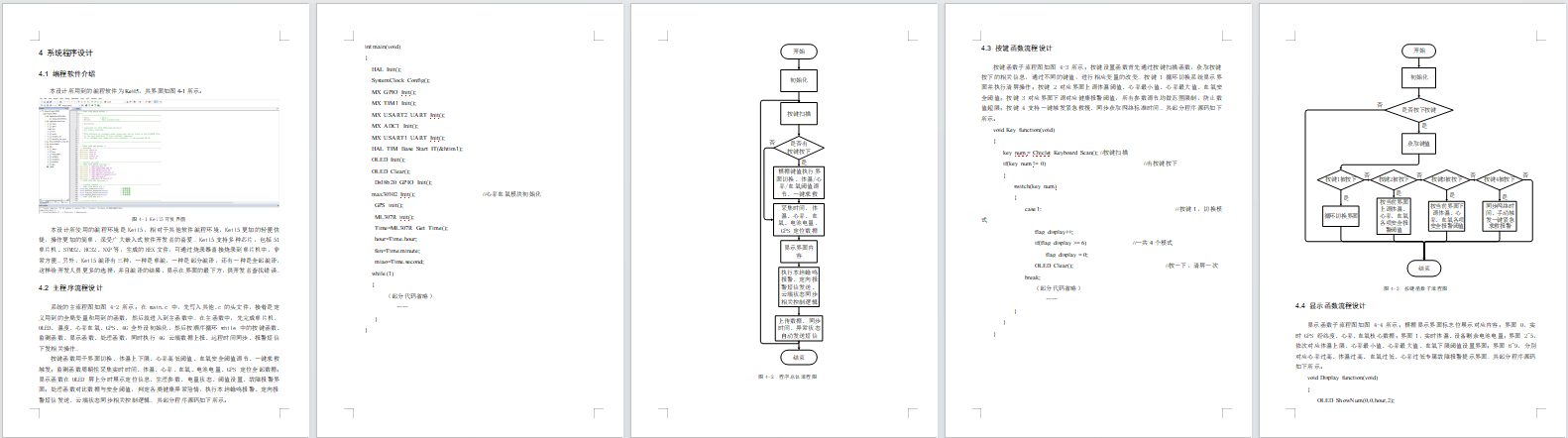

软件设计流程：

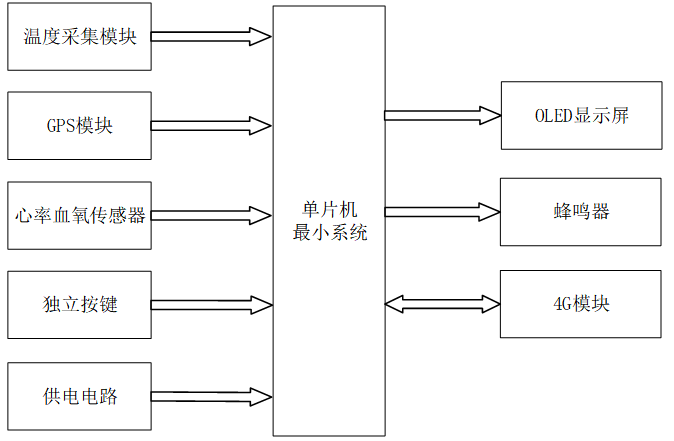

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于单片机的老人无线定位健康监护系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是温度采集模块，用于实时采集老人身体体温生理数据；第二部分是 GPS 定位模块，用于获取佩戴者实时经纬度位置信息；第三部分是心率血氧传感器，用于检测老人实时心率、血氧健康参数；第四部分是独立按键，用于界面切换、体温 / 心率 / 血氧报警阈值设置、一键紧急救援触发；第六部分是供电电路，支持 Type-C 外接充电与锂电池双模式供电，给整套老人监护设备稳定持续供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时展示系统时间、GPS 经纬度定位、心率、血氧、体温、电池电量与异常报警提示信息；第二部分是蜂鸣器，用于体温异常、心率过高或过低、血氧偏低时触发本地声光预警；第三部分是 4G 模块，实现老人定位、健康数据云端上传至手机终端，生理指标异常险情时自动发送带定位的报警短信至监护人手机。

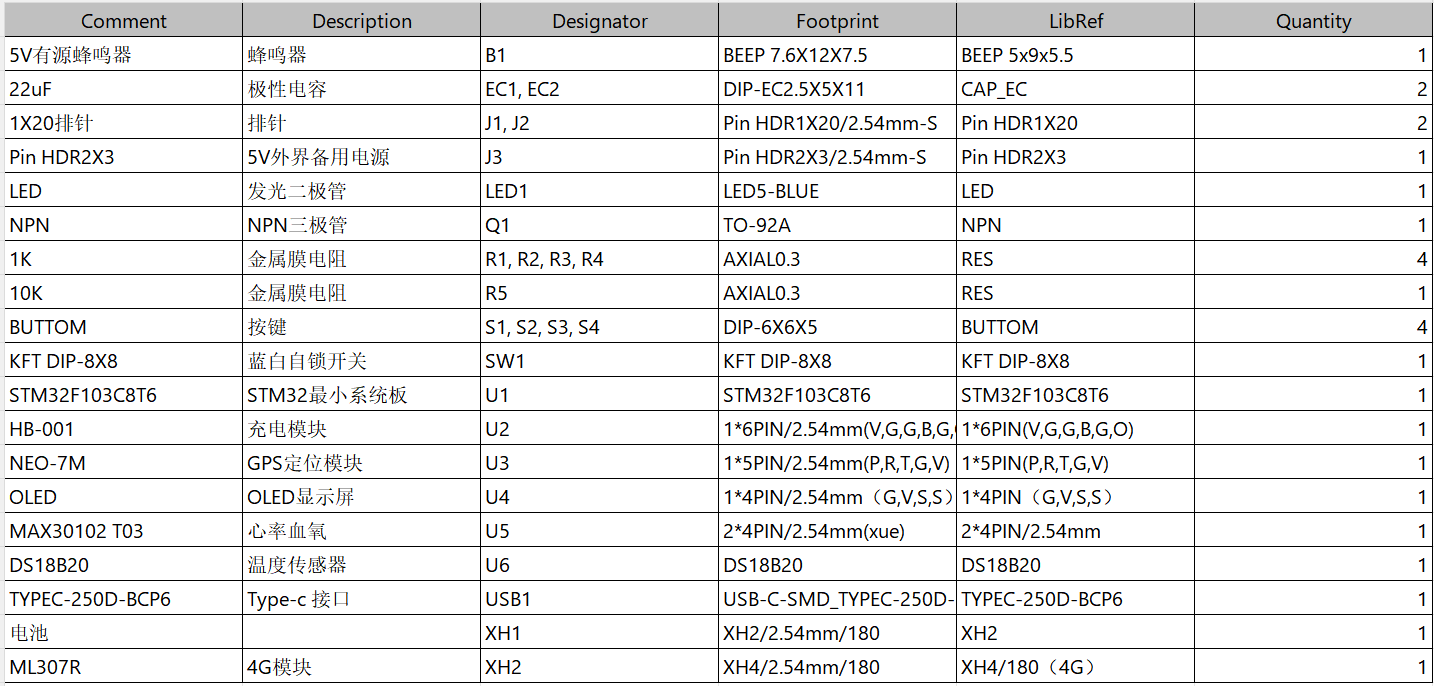

硬件清单：
