设计编号：T3812601M
实物视频演示：
实物视频演示：软件安装：
资料预览

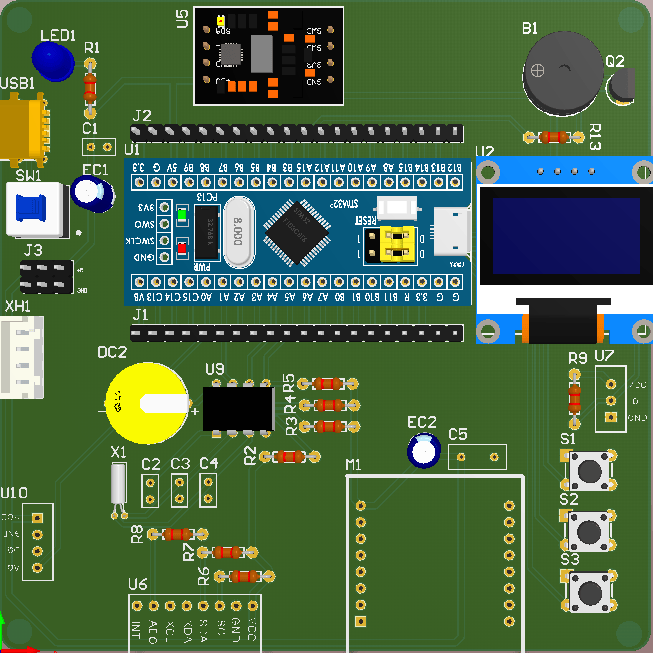

效果图：

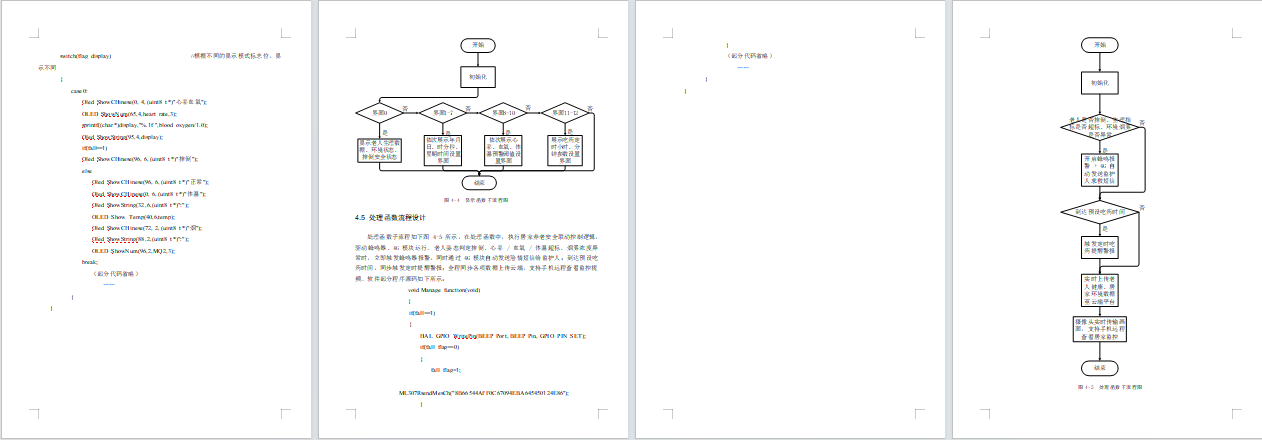

总体资料：

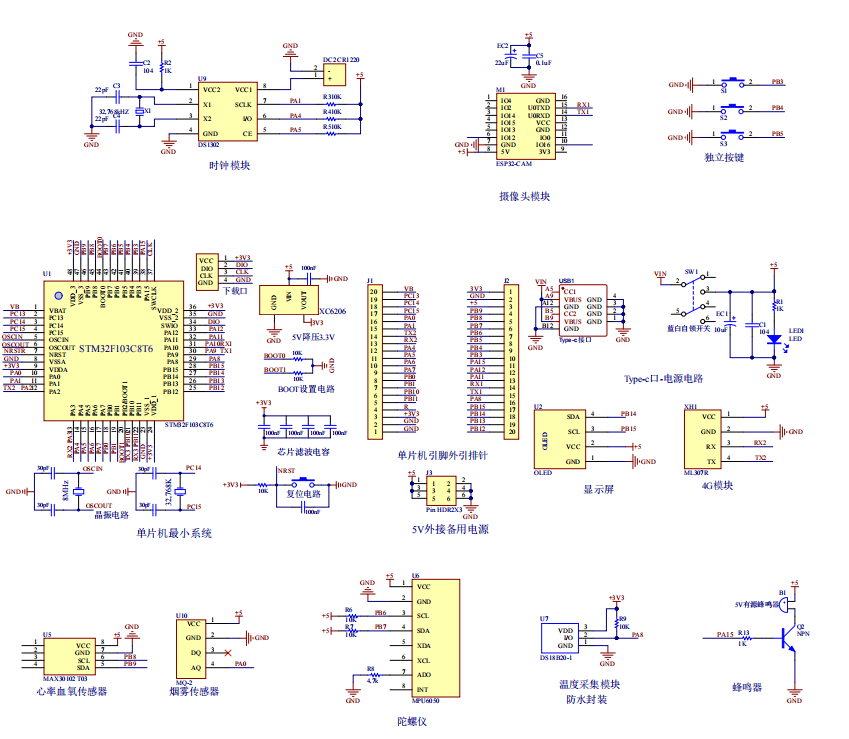

原理图：

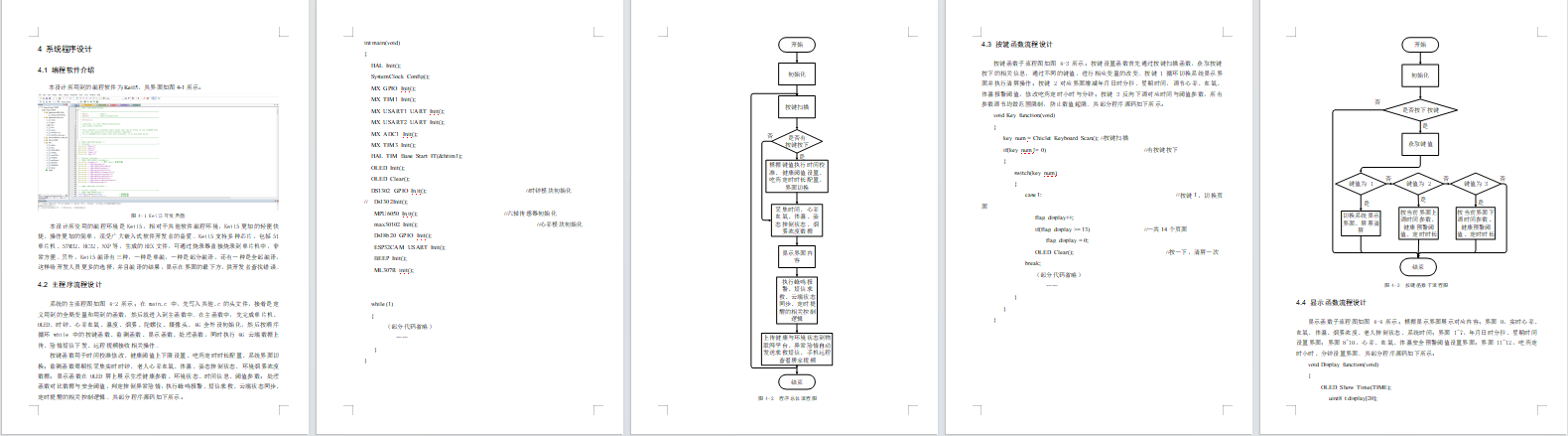

软件设计流程：

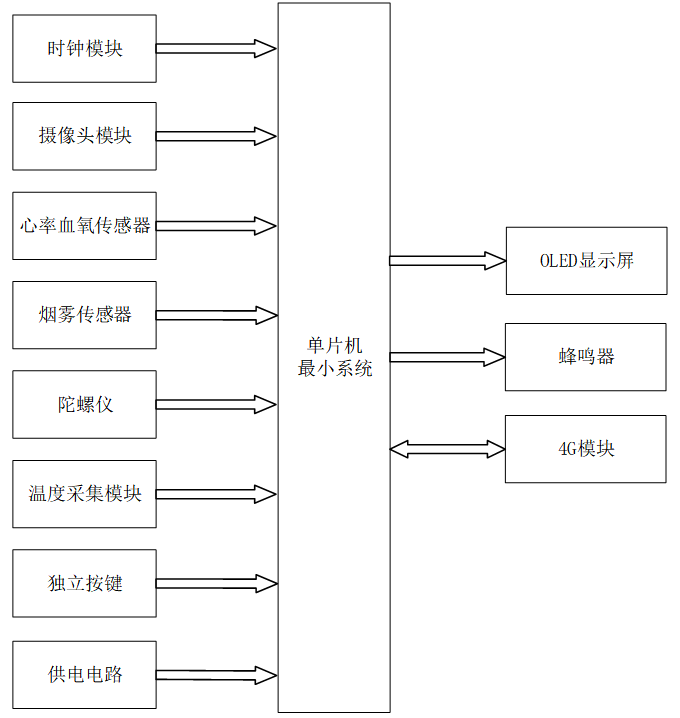

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的家庭智慧养老控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由八部分组成，第一部分是时钟模块，用于获取系统实时时间，实现老人定时吃药提醒功能；第二部分是摄像头模块，用于采集居家实时画面，支持手机远程视频查看；第三部分是心率血氧传感器，用于实时采集老人心率、血氧生理健康数据；第四部分是烟雾传感器，用于检测居家环境烟雾气体浓度；第五部分是陀螺仪模块，用于监测老人姿态变化，判断摔倒异常状态；第六部分是温度采集模块，用于检测老人实时体温数据；第七部分是独立按键，用于时间校准、健康阈值设置、定时参数调节、界面切换操作；第八部分是供电电路，给整个智慧养老系统稳定持续供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时展示心率、血氧、体温、烟雾浓度、摔倒状态、系统时间各项信息；第二部分是蜂鸣器，用于老人摔倒、生理指标异常、环境烟雾超标、定时吃药提醒时触发声光预警；第三部分是 4G 模块，实现健康数据云端上传、异常险情自动发送求救短信、手机远程视频监控交互。

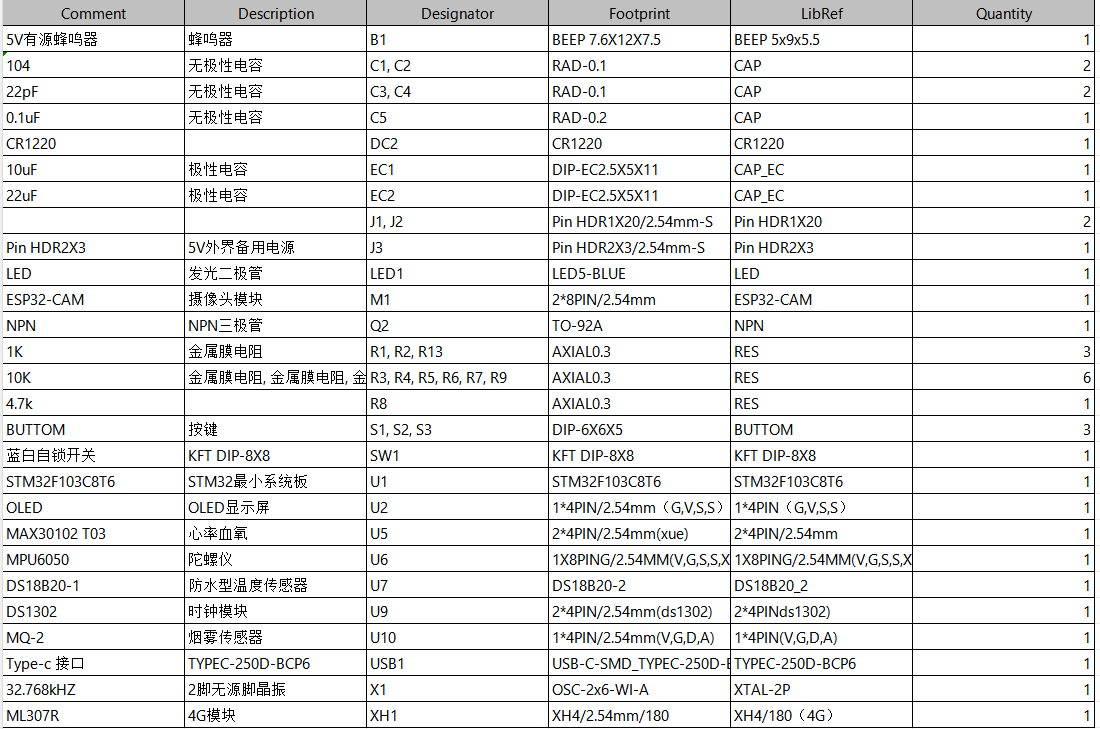

硬件清单：
