设计编号：T4032612M
编号：
T4032612M
设计简介：
本设计是基于单片机的学生体测系统设计，主要实现以下功能：
1.通过 OLED12864 屏幕显示学生信息、体测项目、实时测量数据及系统状态。
2.通过 RFID-RC522 模块读取学生校园卡信息，完成身份识别，绑定体测数据。
3.通过 HX711 称重模块采集学生体重数据，实现体重项目自动化测量。
4.通过 HC-SR04 超声波测距模块，实现立定跳远等项目的距离测量与成绩计算。
5.通过 YF-S401 水流量检测模块，模拟肺活量项目的吹气流量检测与数据采集。
6.通过独立按键，实现系统模式切换、体测项目选择、数据校准与手动控制。
7.通过蜂鸣器进行状态提示与操作反馈。
8.通过 FLASH 存储学生体测成绩、个人信息与系统参数，实现掉电数据不丢失。
9.通过 ESP8266-12F WiFi 模块，将体测数据上传至服务器或云平台，支持远程查看与成绩统计。
电源： 5V
传感器模块： 称重模块（HX711）、超声波测距模块（HC-SR04 ）、 水流量检测模块（YF-S401）
识别模块：RFID-RC522 模块
显示屏：OLED12864
单片机：STM32F103C8T6
通信模块： WiFi 模块（ESP8266）
状态提示：有源蜂鸣器（BEEP）
人机交互：独立按键
标签：STM32F103C8T6、OLED12864、HX711、HC-SR04、YF-S401、RFID-RC522、ESP8266、BEEP、独立按键
题目扩展：智能仓储货物盘点与称重系统、社区老年人健康体征简易监测系统、实验室设备使用时长与人员身份管理系统
基于单片机的学生体测系统设计

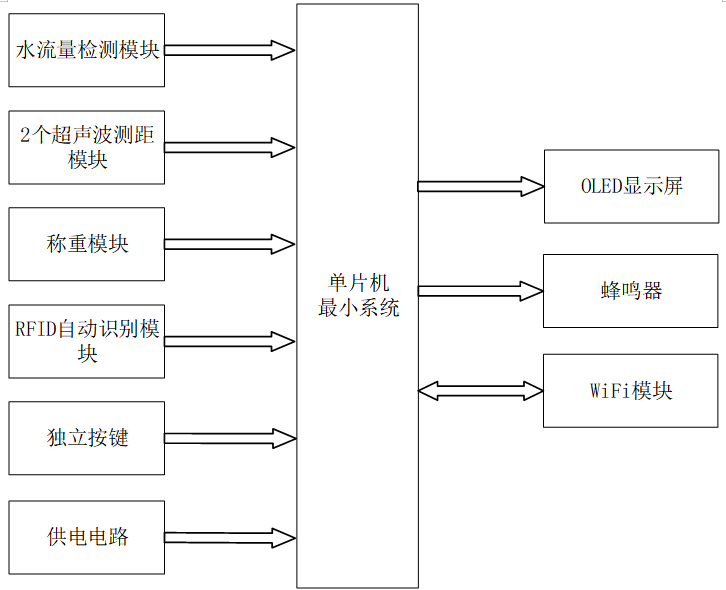

一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 水流量检测模块：用于采集学生肺活量流量数据
- 超声波测距模块：共2个，分别检测身高高度、立定跳远距离
- 称重模块：用于采集学生实时体重数据
- RFID自动识别模块：完成学生刷卡身份认证、身份信息新增与删除
- 独立按键模块：用于界面切换、各项体测预警阈值调节、学生身份管理操作
- 供电电路：给整个体测系统稳定供电
三、输出部分
- OLED 显示屏：用于实时展示身高、体重、立定跳远、肺活量体测数据、学生身份、阈值参数与异常提示
- 蜂鸣器模块：用于体测数据超标、身份刷卡识别失败时触发故障预警
- WiFi 模块：实现学生体测数据云端上传、测试历史记录同步存储
