设计编号：T4032612M

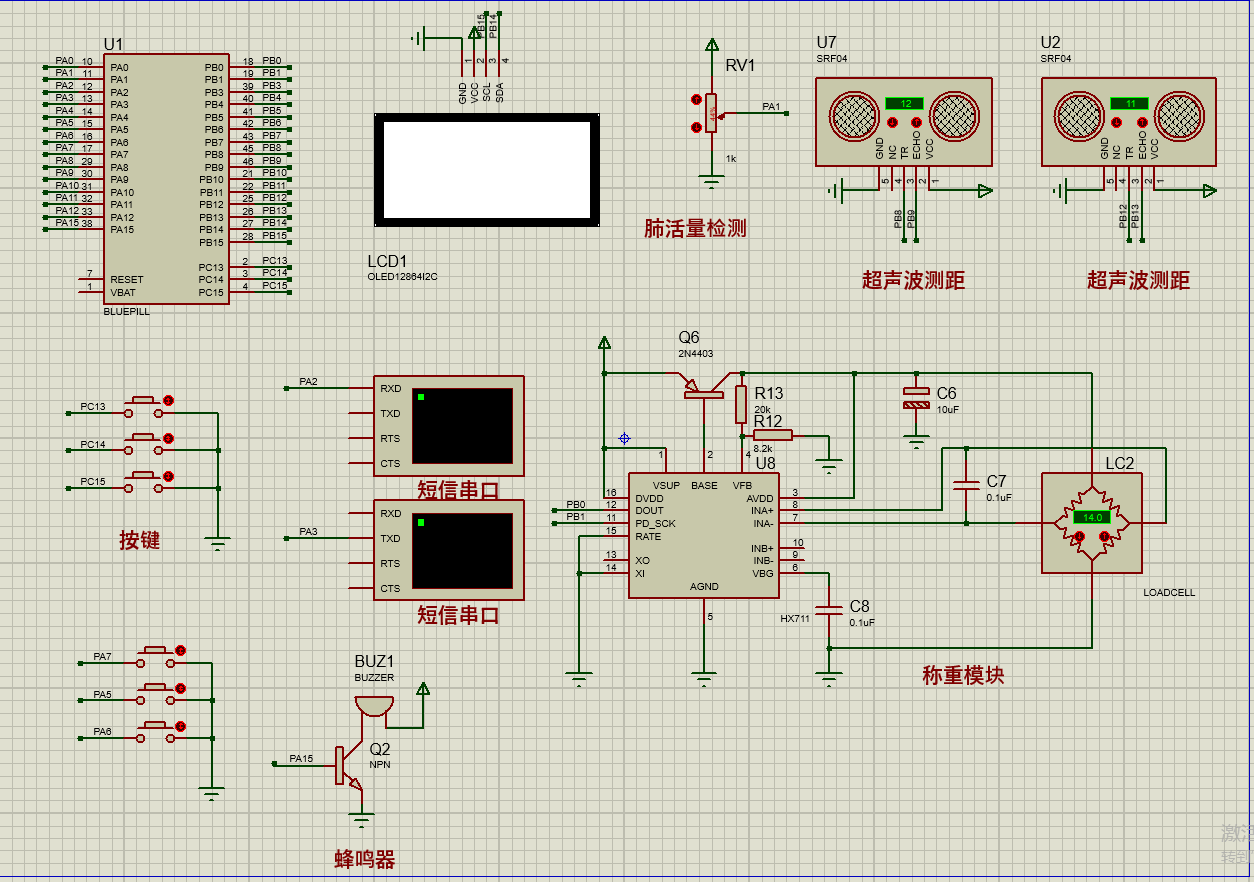

仿真视频演示：
软件安装：
资料预览
效果图：

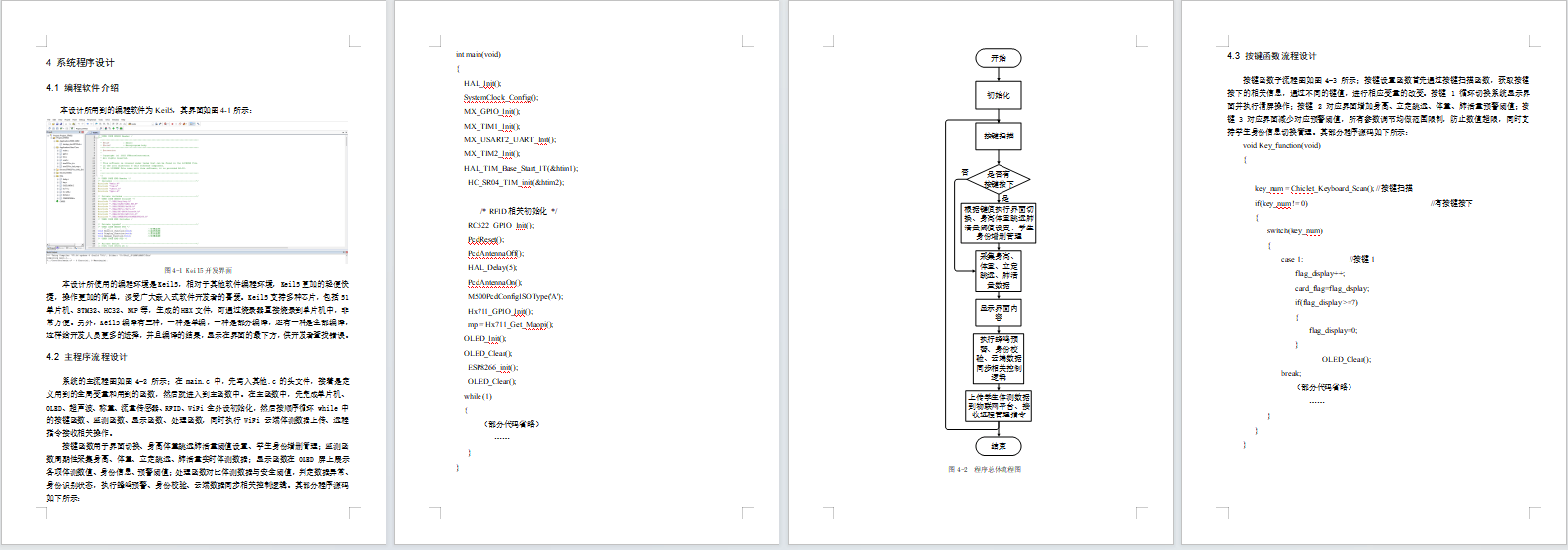

总体资料：

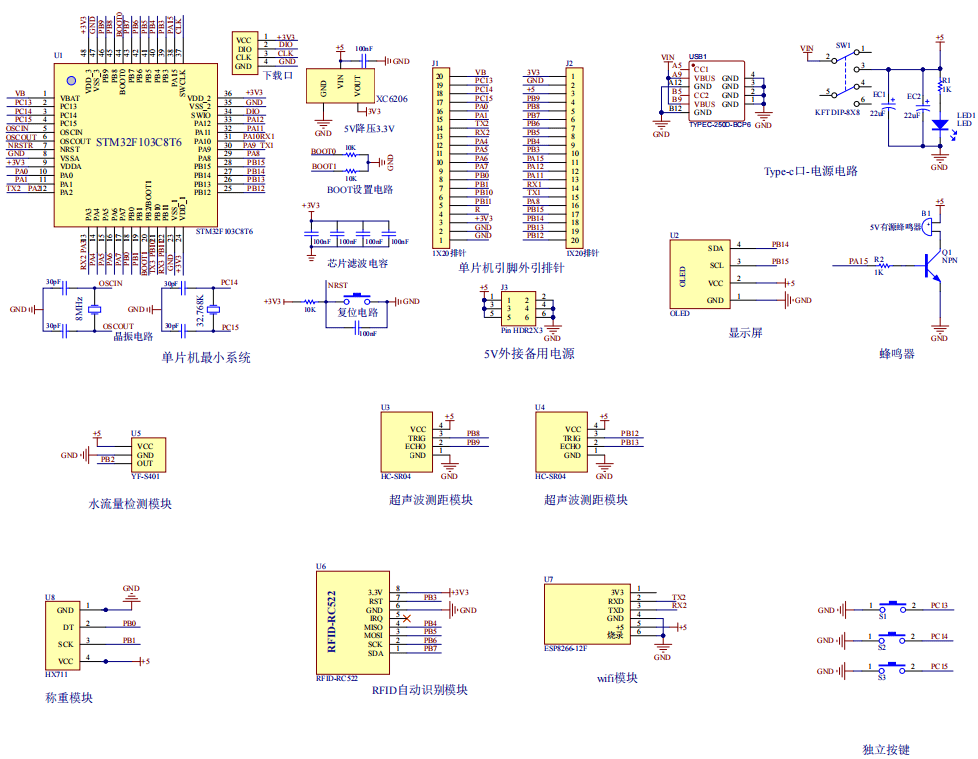

原理图：

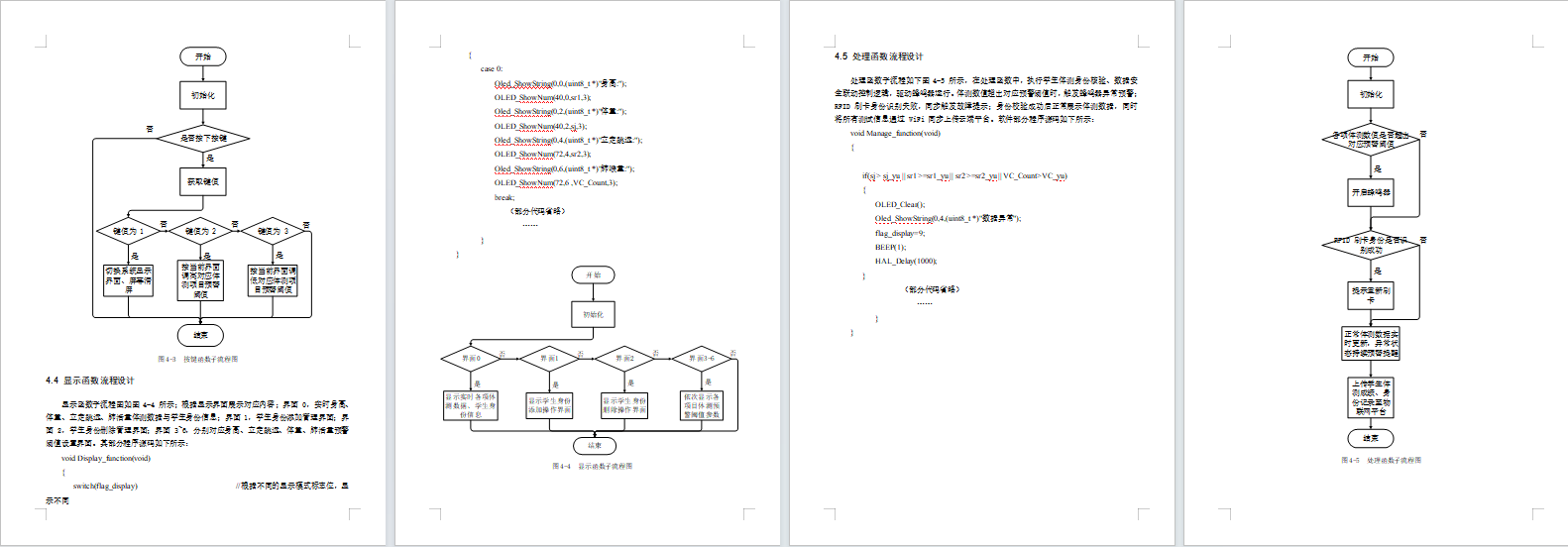

软件设计流程：

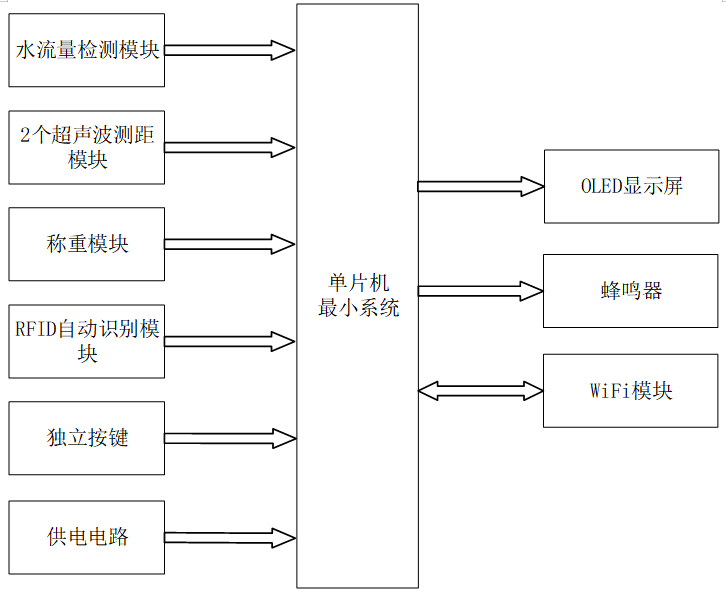

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的学生体测智能检测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是水流量检测模块，用于采集学生肺活量流量数据；第二部分是 2 个超声波测距模块，分别检测身高高度、立定跳远距离；第三部分是称重模块，用于采集学生实时体重数据；第四部分是 RFID 自动识别模块，完成学生刷卡身份认证、身份信息新增与删除；第五部分是独立按键，用于界面切换、各项体测预警阈值调节、学生身份管理操作；第六部分是供电电路，给整个体测系统稳定供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时展示身高、体重、立定跳远、肺活量体测数据、学生身份、阈值参数与异常提示；第二部分是蜂鸣器，用于体测数据超标、身份刷卡识别失败时触发故障预警；第三部分是 WiFi 模块，实现学生体测数据云端上传、测试历史记录同步存储。

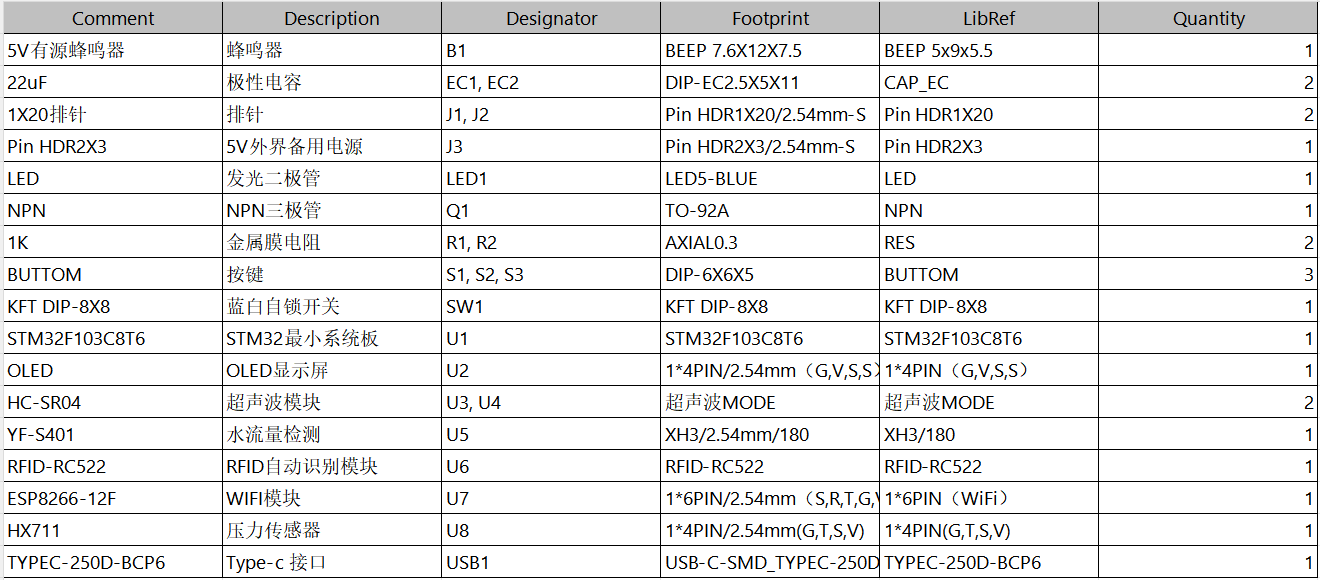

硬件清单：
