设计编号：T4252613M
编号：
T4252613M
设计简介：
本设计是基于STM32的防汛监测系统设计，主要实现以下功能：
1.通过超声波传感器测量水位高度情况
2.通过水流量传感器检测水流速度
3.通过舵机模拟泄水
4.通过显示屏显示对应数据，状态
5.通过按键可设置阈值
6.通过ESP8266WIFI 模块上传云平台onenet，给出相应预警
电源： 5V
传感器模块： 超声波测距模块（HC-SR04）、水流量检测模块（YF-S401 ）
显示屏：OLED12864
单片机：STM32F103C8T6
通信模块：WiFi 模块（ESP8266）
执行器：有源蜂鸣器（BEEP）、舵机（SG90）
人机交互：独立按键
标签：STM32F103C8T6、OLED12864、HC-SR04、YF-S401、ESP8266、BEEP、独立按键、SG90
题目扩展：基于单片机的河道防汛监测系统设计

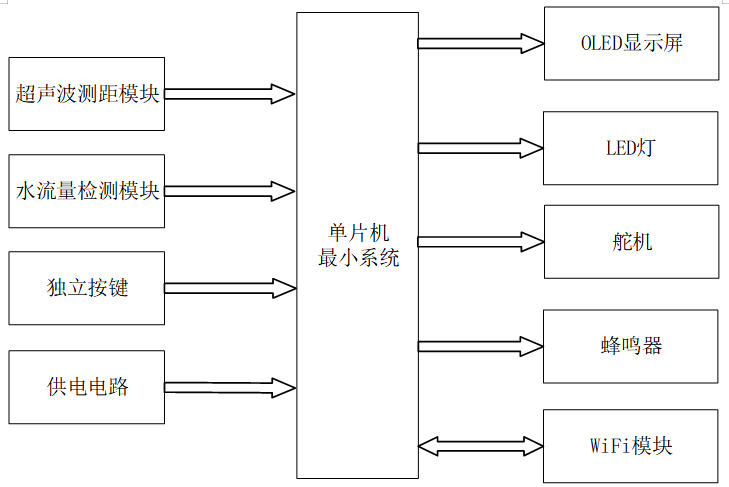

基于STM32的防汛监测系统设计
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 超声波测距模块（HC-SR04）：用于监测水位高度
- 水流量检测模块（YF-S401）：用于监测实时水流量
- 独立按键模块：用于设置一般汛情水位值、安全流量基线阈值，以及舵机泄水功能控制
- 供电电路：支持锂电池与外部电源双路供电，为整个系统提供稳定工作电源
三、输出部分
- OLED 显示屏：用于实时显示水位高度、水流量值及各项阈值参数
- LED灯模块：绿色灯表示安全状态，黄灯闪烁提示一般汛情
- 舵机控制模块：用于模拟泄洪闸门动作，在严重汛情时自动开启
- 蜂鸣器模块：用于中级及以上汛情的声光报警
- WiFi 模块（ESP8266）：实现数据上传至云平台，支持远程查看汛情数据、接收预警提醒，同时可远程控制舵机动作与修改阈值参数
