设计编号：T4252613M

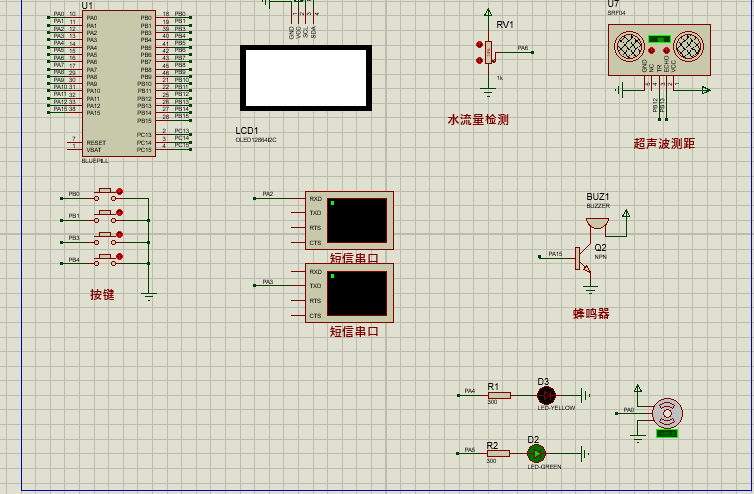

仿真视频演示：
软件安装：
资料预览
效果图：

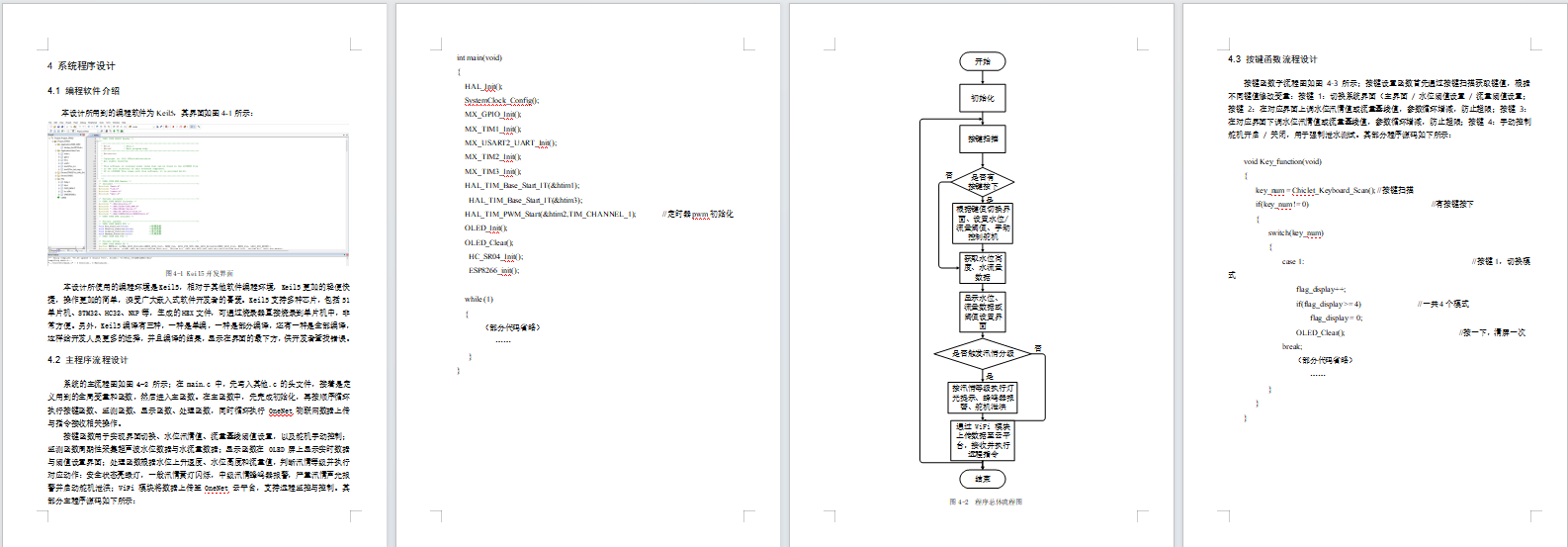

总体资料：

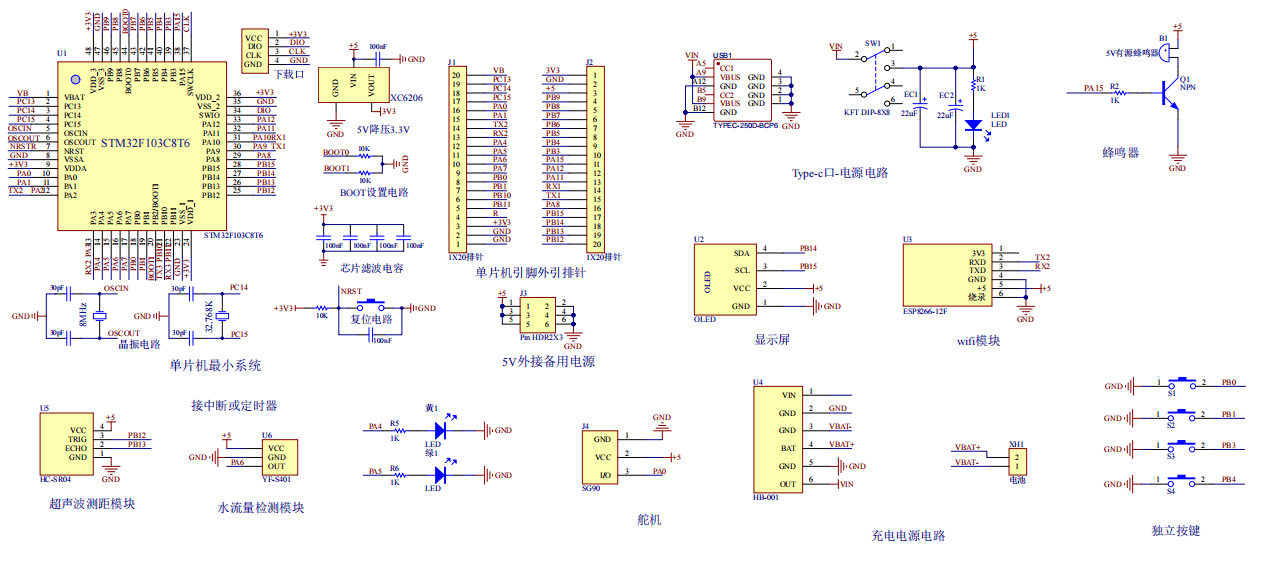

原理图：

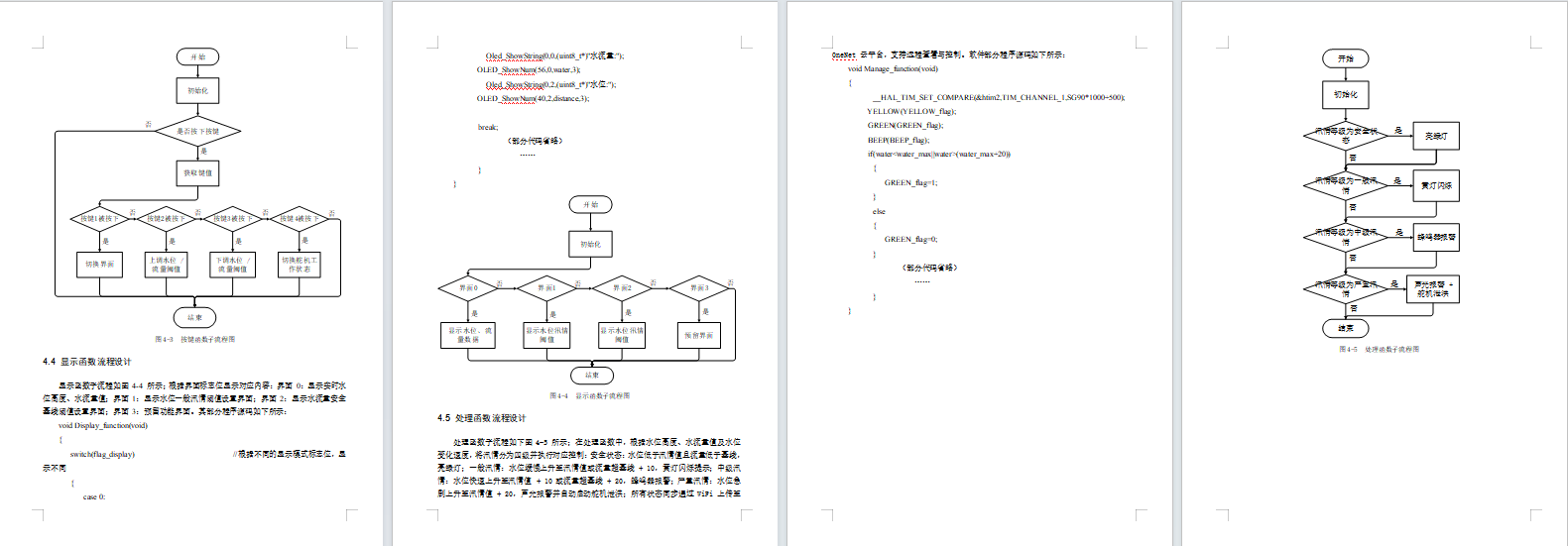

软件设计流程：
系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的防汛监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成：第一部分是超声波测距模块（HC-SR04），用于监测水位高度；第二部分是水流量检测模块（YF-S401），用于监测实时水流量；第三部分是独立按键，用于设置一般汛情水位值、安全流量基线阈值，以及舵机泄水功能控制；第四部分是供电电路，支持锂电池与外部电源双路供电，为整个系统提供稳定工作电源。
输出由五部分组成：第一部分是 OLED 显示屏，用于实时显示水位高度、水流量值及各项阈值参数；第二部分是 LED 灯，绿色灯表示安全状态，黄灯闪烁提示一般汛情；第三部分是舵机，用于模拟泄洪闸门动作，在严重汛情时自动开启；第四部分是蜂鸣器，用于中级及以上汛情的声光报警；第五部分是 WiFi 模块（ESP8266），实现数据上传至云平台，支持远程查看汛情数据、接收预警提醒，同时可远程控制舵机动作与修改阈值参数。

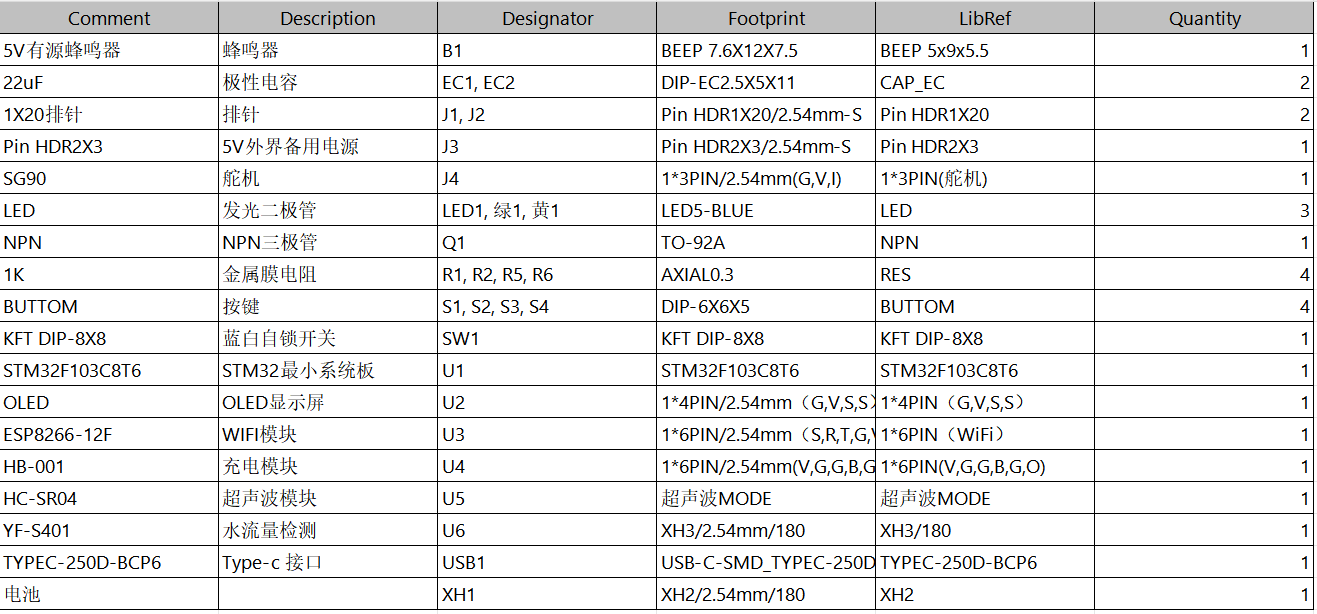

硬件清单：
