设计编号：T4362612M
编号：
T4362612M
设计简介：
本设计是基于 STM32 单片机的智能温室大棚环境检测系统研究，主要实现以下功能：
1.通过温湿度传感器监测温湿度值
2.通过光敏电阻监测光照强度
3.通过 OLED 屏幕显示温湿度、光照数据及系统状态
4.通过按键可以设置温湿度、光照阈值
5.通过 wifi 模块将温湿度、光照数据上传至网络，可远程查看数据、设置阈值、接收报警提醒，实现远程监控功能
电源：5V
单片机：STM32F103C8T6
传感器：温湿度传感器（DHT11）、光敏电阻
显示屏：OLED12864
执行器：风扇（MX1508 驱动）、舵机（SG90）、加热模块、加水模块、LED 灯、蜂鸣器（BEEP）
通信模块： WIFI 模块（ESP8266）
人机交互：独立按键
标签：STM32F103C8T6、OLED12864、DHT11、光敏电阻、SG90、MX1508、BEEP、ESP8266
题目扩展：基于 STM32 的智能花卉养护系统、基于 STM32 的室内绿植环境监测与自动养护系统、基于 STM32 的小型农业种植环境智能控制系统

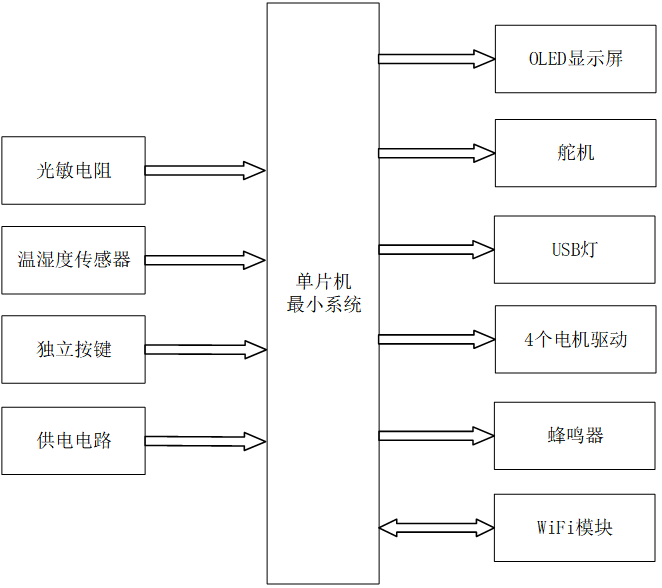

基于stm32单片机的智能温室大棚环境检测系统研究
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分
二、输入部分
- 光敏电阻模块：用于监测环境光照强度
- 温湿度传感器模块：用于采集大棚内的温度与湿度数据
- 独立按键模块：用于设置温湿度、光照阈值参数，切换系统界面
- 供电电路：给整个系统供电
三、输出部分
- OLED 显示屏：用于实时展示温湿度、光照数值及各类阈值参数
- 舵机控制模块：用于光照过强时自动开启遮阳
- USB灯模块：用于光照不足时自动补光
- 电机驱动模块：共4个，分别控制通风风扇、加热模块、除湿风扇、加水模块，实现温度、湿度的自动调节
- 蜂鸣器模块：用于温湿度、光照异常时的报警提示
- WiFi 模块：实现系统与手机 APP 的无线连接，支持远程查看环境数据、设置阈值参数及接收报警提醒，实现远程监控功能
