设计编号：T4362612M
实物视频演示：
实物视频演示：软件安装：

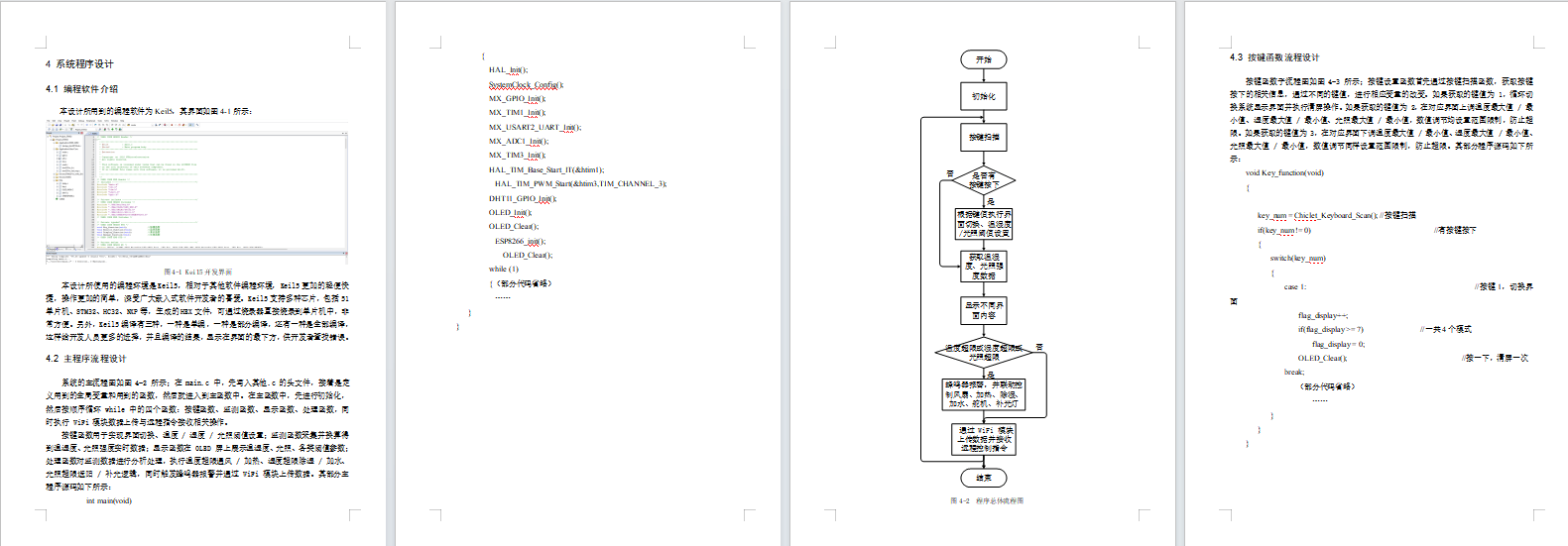

资料预览

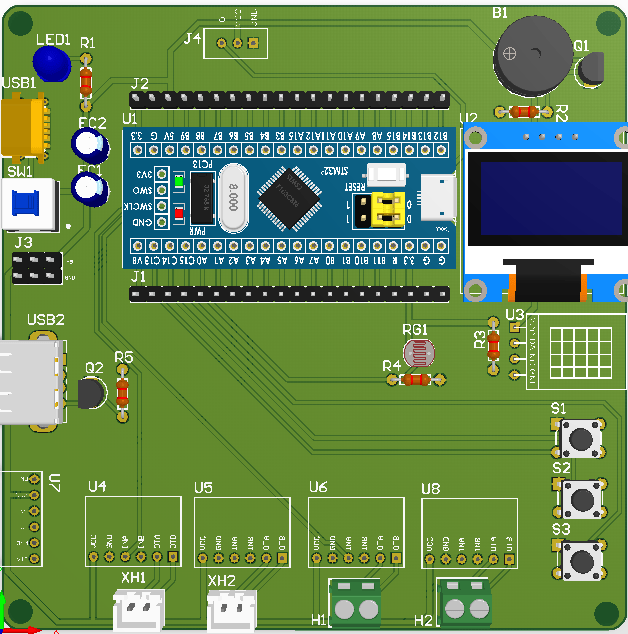

效果图：
总体资料：

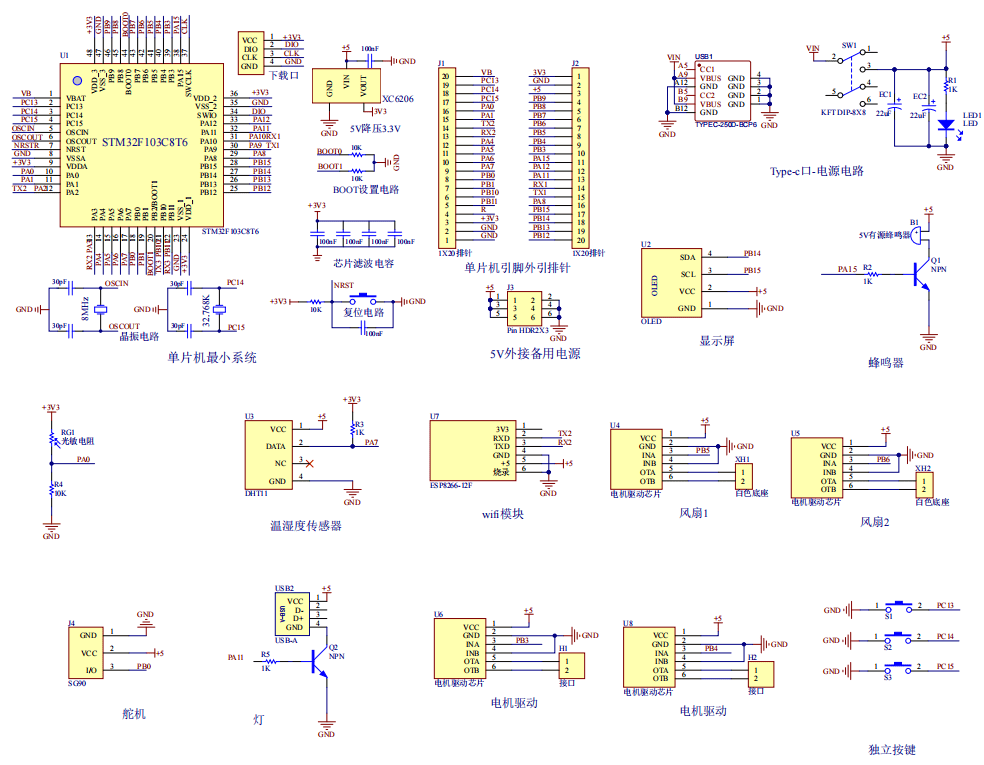

原理图：

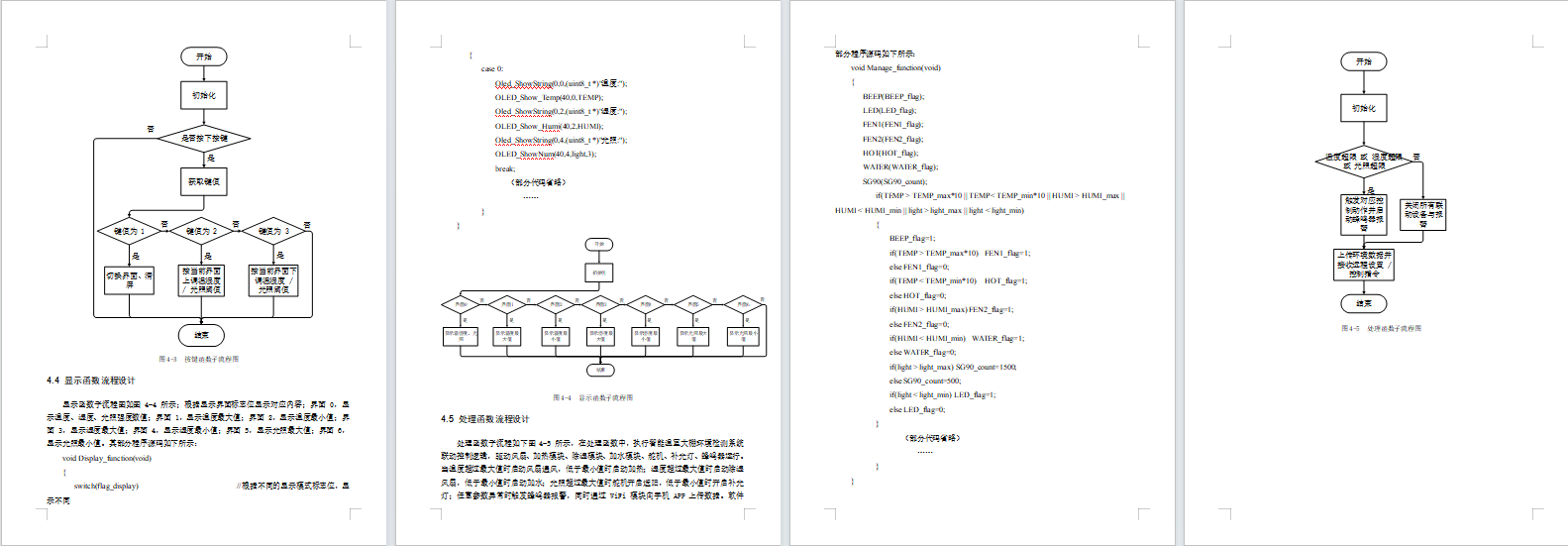

软件设计流程：

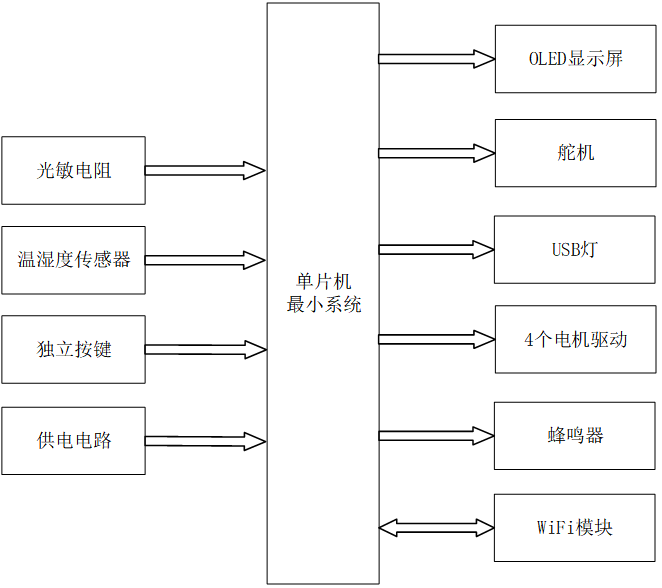

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能温室大棚环境检测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是光敏电阻，用于监测环境光照强度；第二部分是温湿度传感器，用于采集大棚内的温度与湿度数据；第三部分是独立按键，用于设置温湿度、光照阈值参数，切换系统界面；第四部分是供电电路，给整个系统供电。
输出由六部分组成，第一部分是 OLED 显示屏，用于实时展示温湿度、光照数值及各类阈值参数；第二部分是舵机，用于光照过强时自动开启遮阳；第三部分是 USB 灯，用于光照不足时自动补光；第四部分是 4 个电机驱动，分别控制通风风扇、加热模块、除湿风扇、加水模块，实现温度、湿度的自动调节；第五部分是蜂鸣器，用于温湿度、光照异常时的报警提示；第六部分是 WiFi 模块，实现系统与手机 APP 的无线连接，支持远程查看环境数据、设置阈值参数及接收报警提醒，实现远程监控功能。

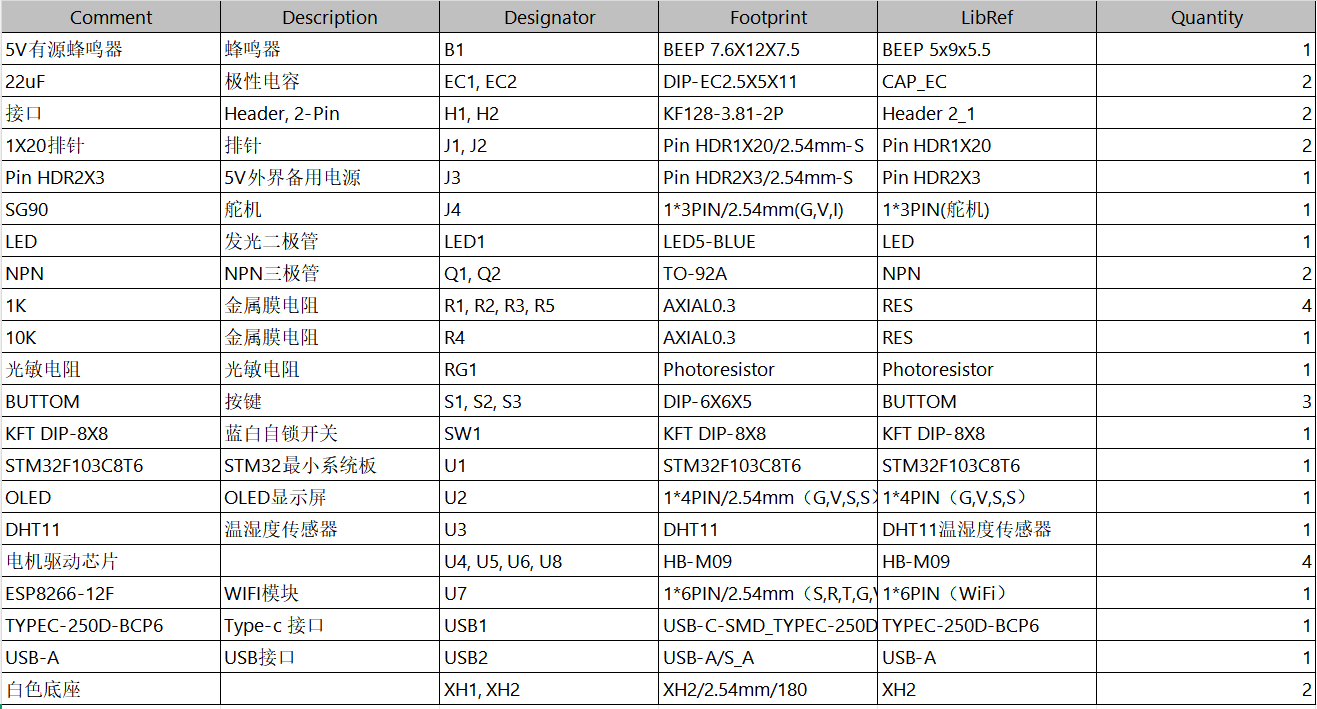

硬件清单：
