设计编号：T4442612M
实物视频演示：
实物视频演示：软件安装：
资料预览

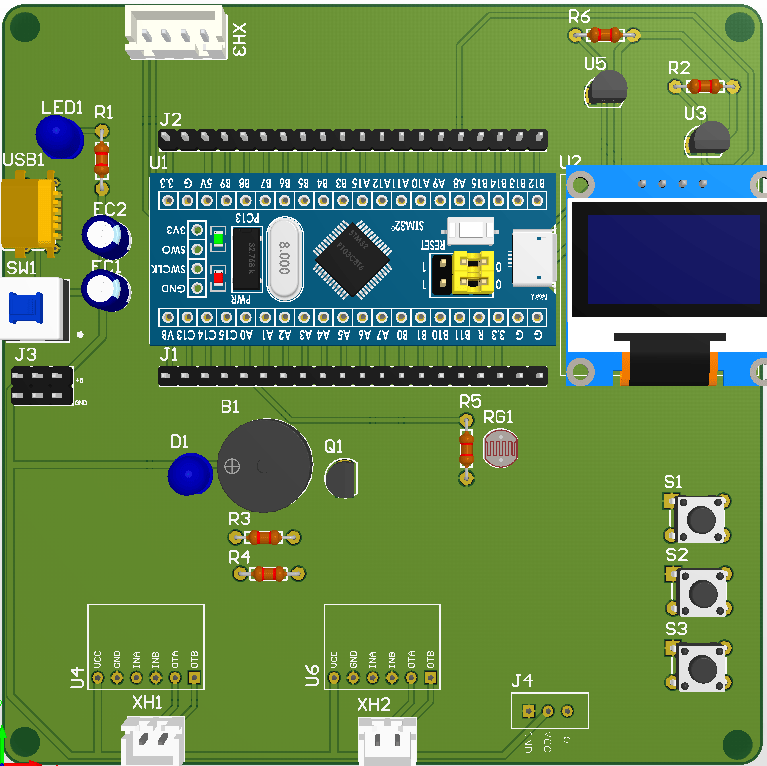

效果图：
总体资料：

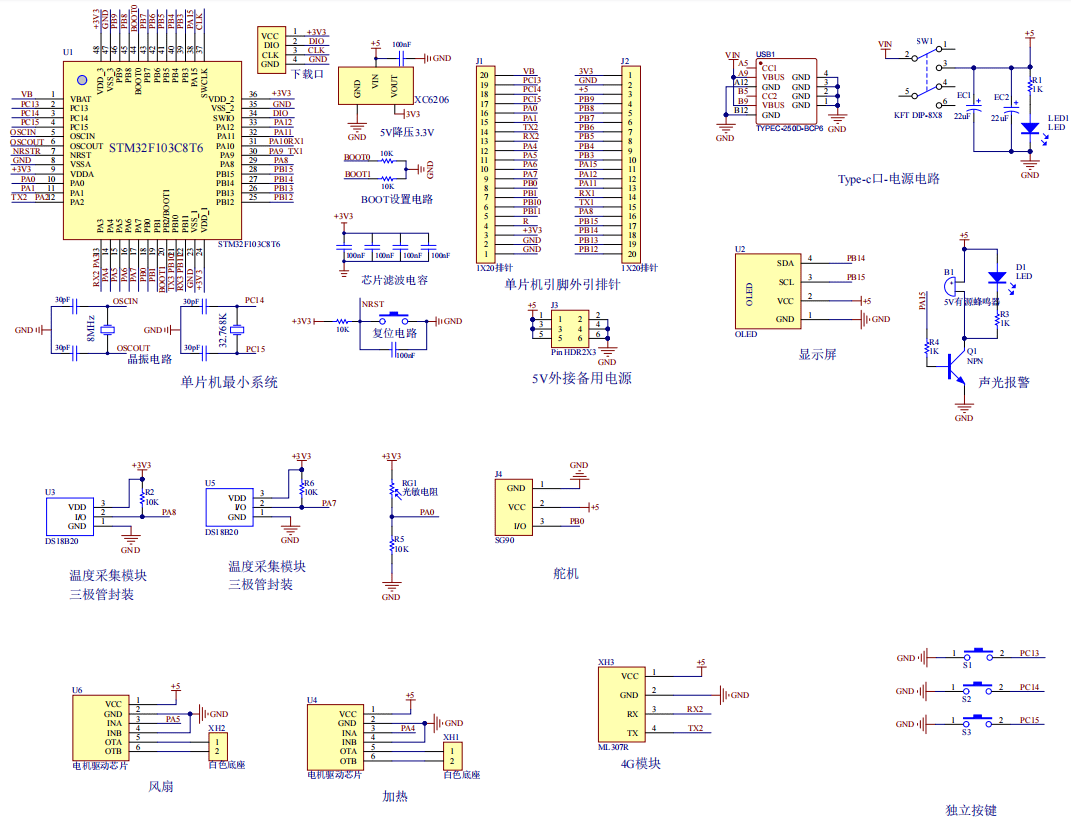

原理图：

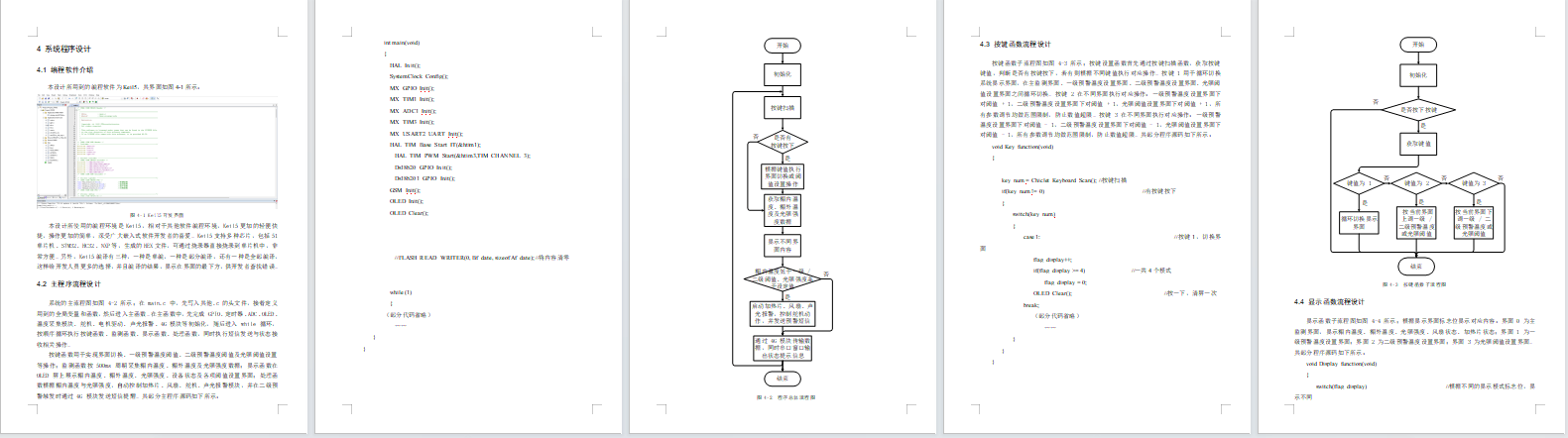

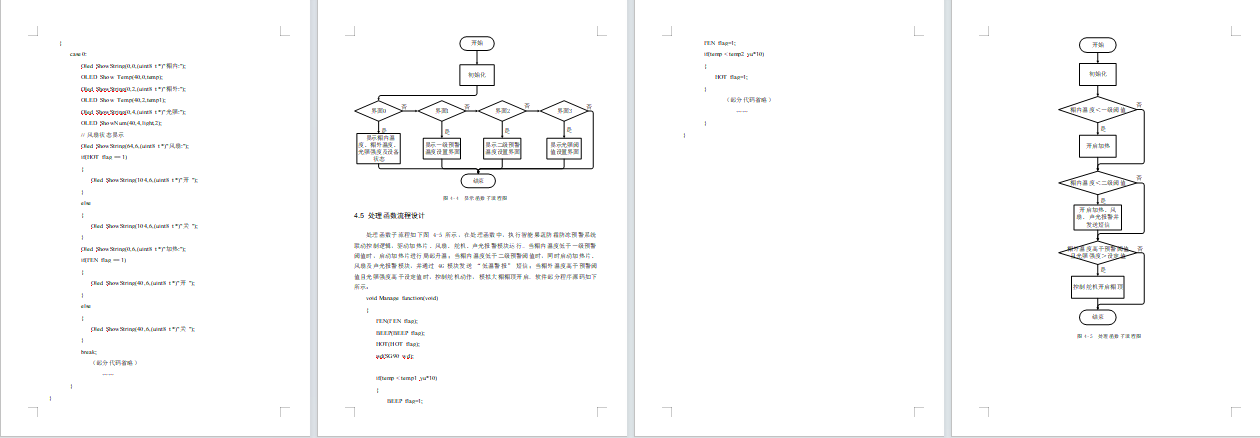

软件设计流程：

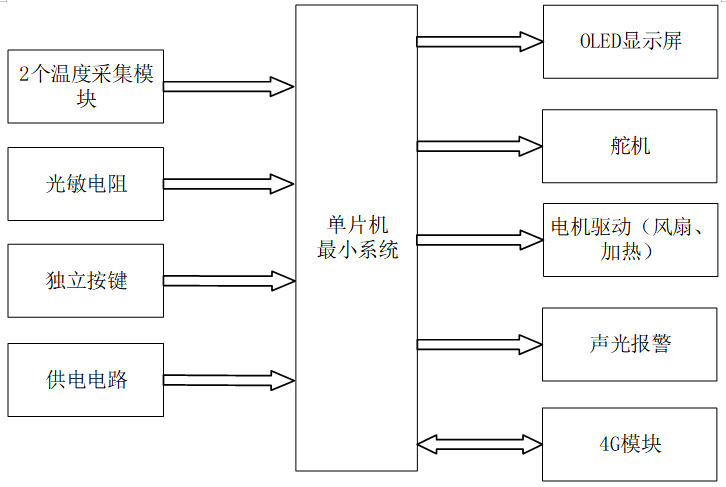

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的智能果蔬防霜防冻预警系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是两个温度采集模块，分别用于采集大棚内部与外部的温度数据；第二部分是光敏电阻，用于监测环境光照强度；第三部分是独立按键，用于界面切换、一级预警温度阈值、二级预警温度阈值及光照阈值设置等操作；第四部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是 OLED 显示屏，用于展示棚内温度、棚外温度、光照强度及各项阈值设置界面；第二部分是舵机，用于模拟大棚棚顶的开启与关闭；第三部分是电机驱动模块，分别控制风扇与加热片，实现大棚内部空气循环与局部升温；第四部分是声光报警模块，在二级预警时触发报警提示；第五部分是 4G 模块，在二级预警触发时自动发送 “低温警报” 短信，提醒种植户及时处理。

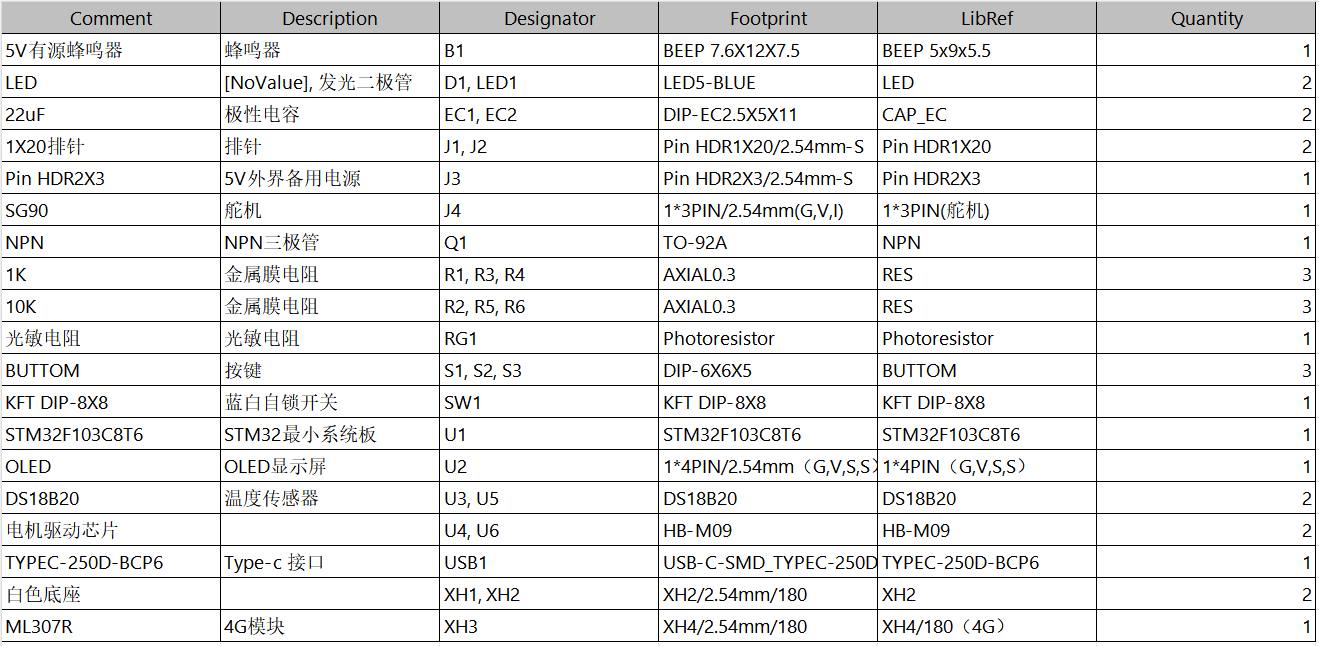

硬件清单：
