设计编号：T4452612M
编号：
T4452612M
设计简介：
本设计是基于nb-iot输电线路覆冰监测系统，主要实现以下功能：
1.通过OLED屏幕显示信息
2.通过温湿度传感器监测温湿度
3.通过风速传感器监测风速
4.通过倾斜角度传感器检测倾斜角度
5.通过气压传感器检测气压
6.通过蜂鸣器进行警报
7.通过按键，实现手动/自动模式切换、参数调整
8.通过NB模块连接云平台实现远程监控与数据上传
9.通过锂电池进行供电
电源： 5V
传感器：温湿度传感器（DHT11）、风速传感器（三杯式风速传感器）、气压传感器（XGZP6847A）、陀螺仪/倾斜角度传感器（MPU6050）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器（BEEP）、LED
通信模块：NB-IoT模块（NB-M5）
人机交互：独立按键
标签：STM32F103C8T6、OLED12864、DHT11、XGZP6847A、MPU6050、三杯式风速传感器、NB-M5、BEEP、LED
题目扩展：输电线路微气象监测系统、户外杆塔状态监测与预警系统、野外电力设施环境监测终端

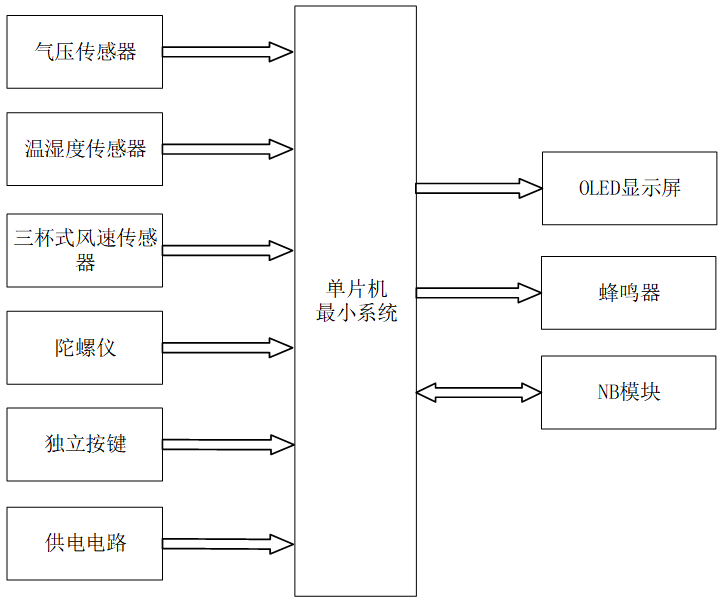

基于nb-iot输电线路覆冰监测系统
-
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分二、输入部分
- 气压传感器模块：用于监测输电线路环境气压
- 温湿度传感器模块：用于监测环境温湿度
- 三杯式风速传感器模块：用于监测实时风速
- 陀螺仪模块：用于检测线路倾斜角度
- 独立按键模块：用于界面切换、温湿度、气压、风速阈值设置
- 供电电路：采用锂电池为整个系统供电
三、输出部分
- OLED 显示屏：用于实时显示温湿度、风速、气压、倾斜角度及各项参数阈值
- 蜂鸣器模块：用于温湿度、气压、风速超限时的现场报警
- NB模块：用于连接云平台，实现输电线路状态数据的远程上传与监控
