设计编号：T4452612M
仿真视频演示：
软件安装：
资料预览

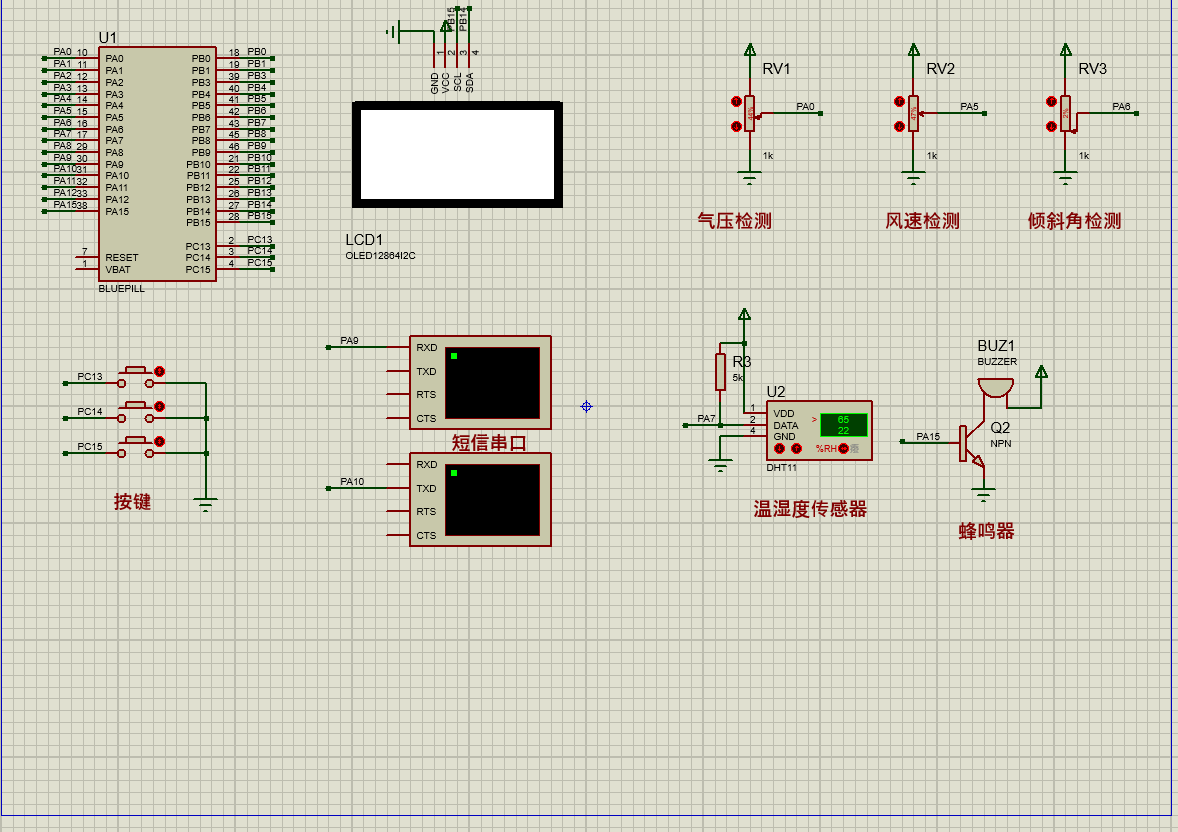

效果图：

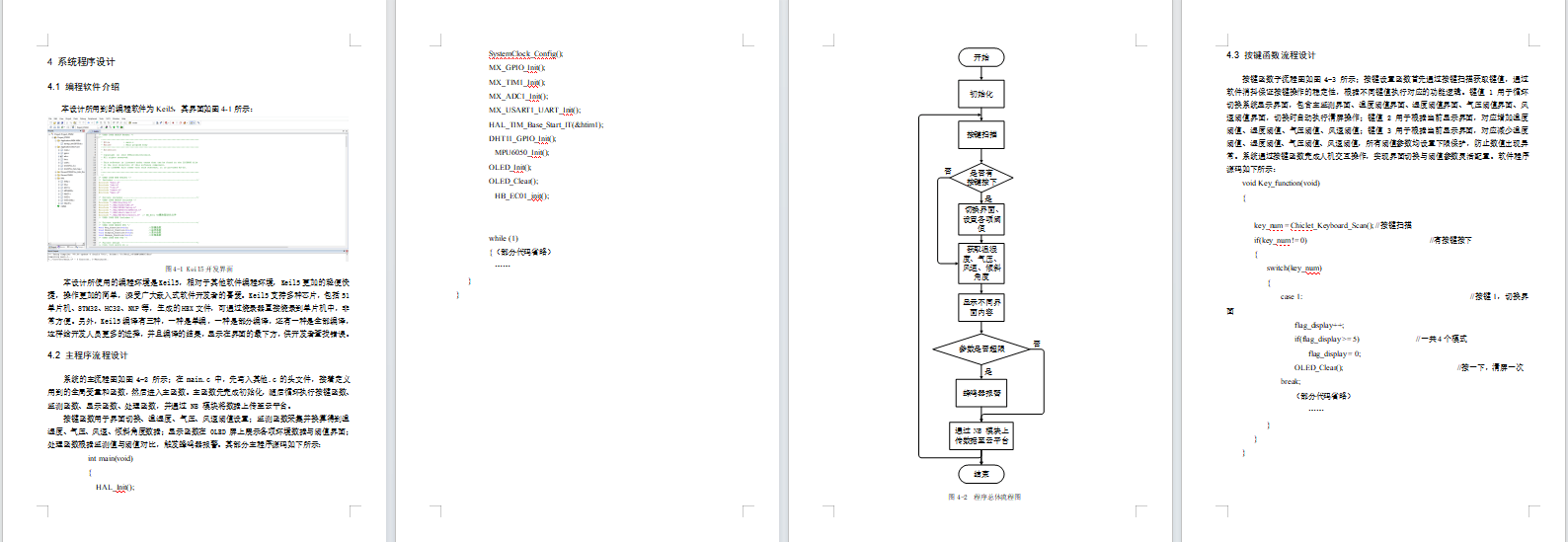

总体资料：

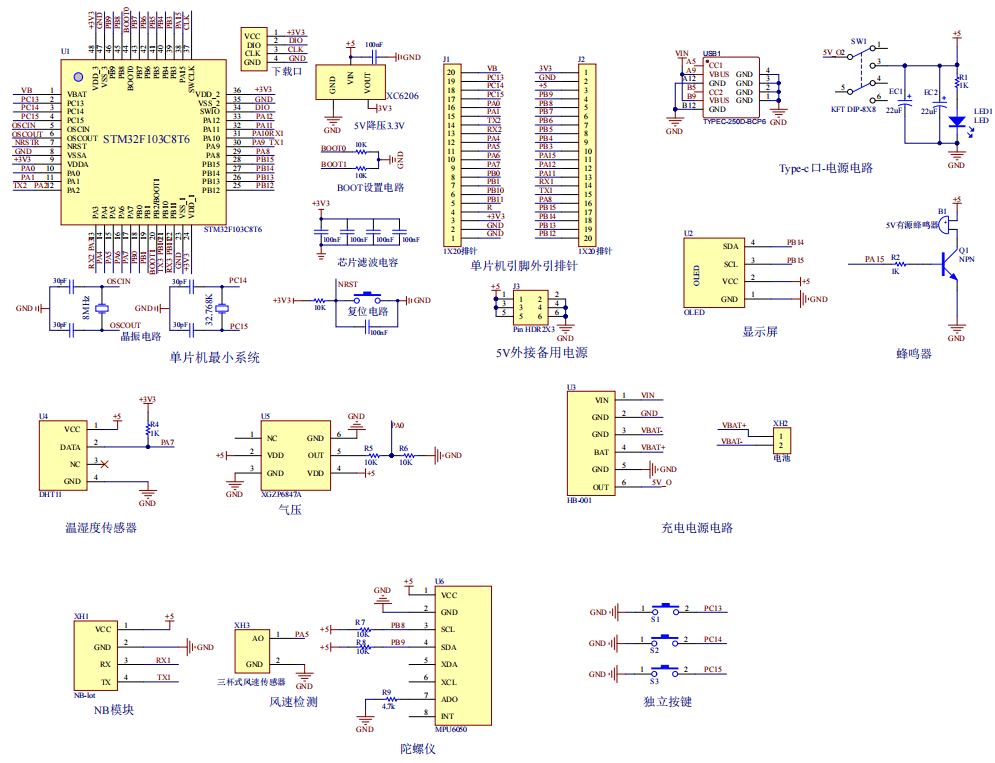

原理图：

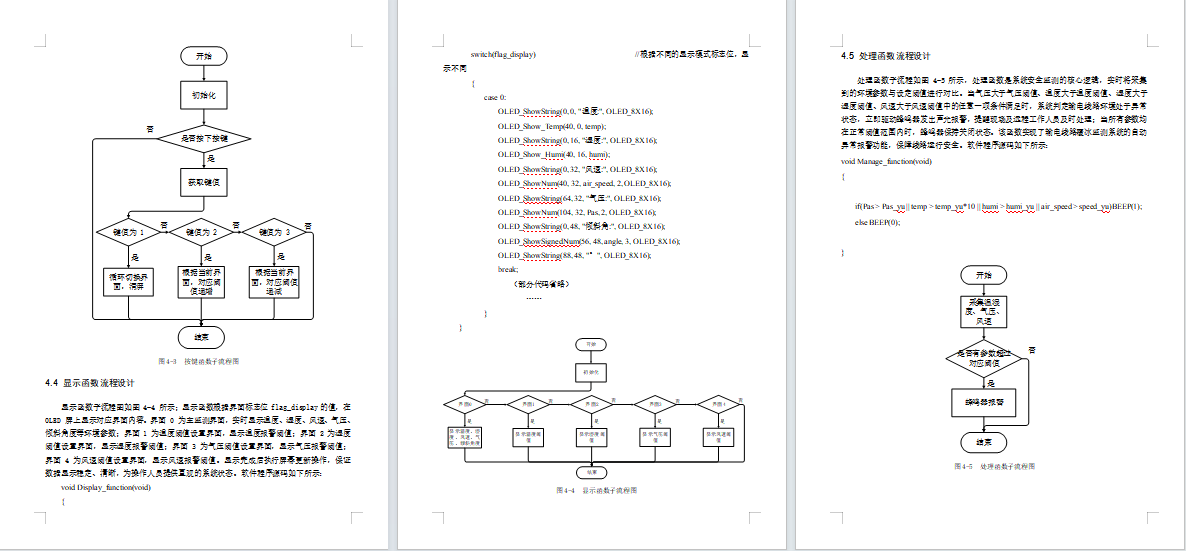

软件设计流程：

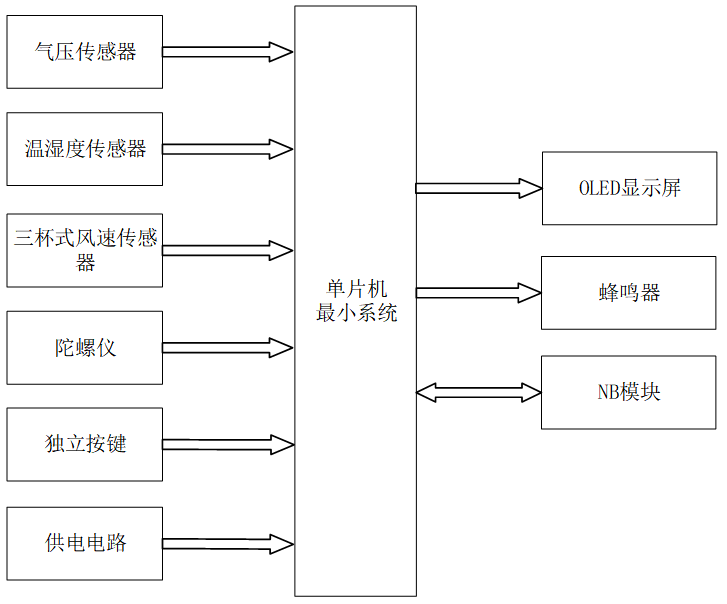

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的 NB-IoT 输电线路覆冰监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是气压传感器，用于监测输电线路环境气压；第二部分是温湿度传感器，用于监测环境温湿度；第三部分是三杯式风速传感器，用于监测实时风速；第四部分是陀螺仪，用于检测线路倾斜角度；第五部分是独立按键，用于界面切换、温湿度、气压、风速阈值设置；第六部分是供电电路，采用锂电池为整个系统供电。
输出由三部分组成，第一部分是 OLED 显示屏，用于实时显示温湿度、风速、气压、倾斜角度及各项参数阈值；第二部分是蜂鸣器，用于温湿度、气压、风速超限时的现场报警；第三部分是 NB 模块，用于连接云平台，实现输电线路状态数据的远程上传与监控。

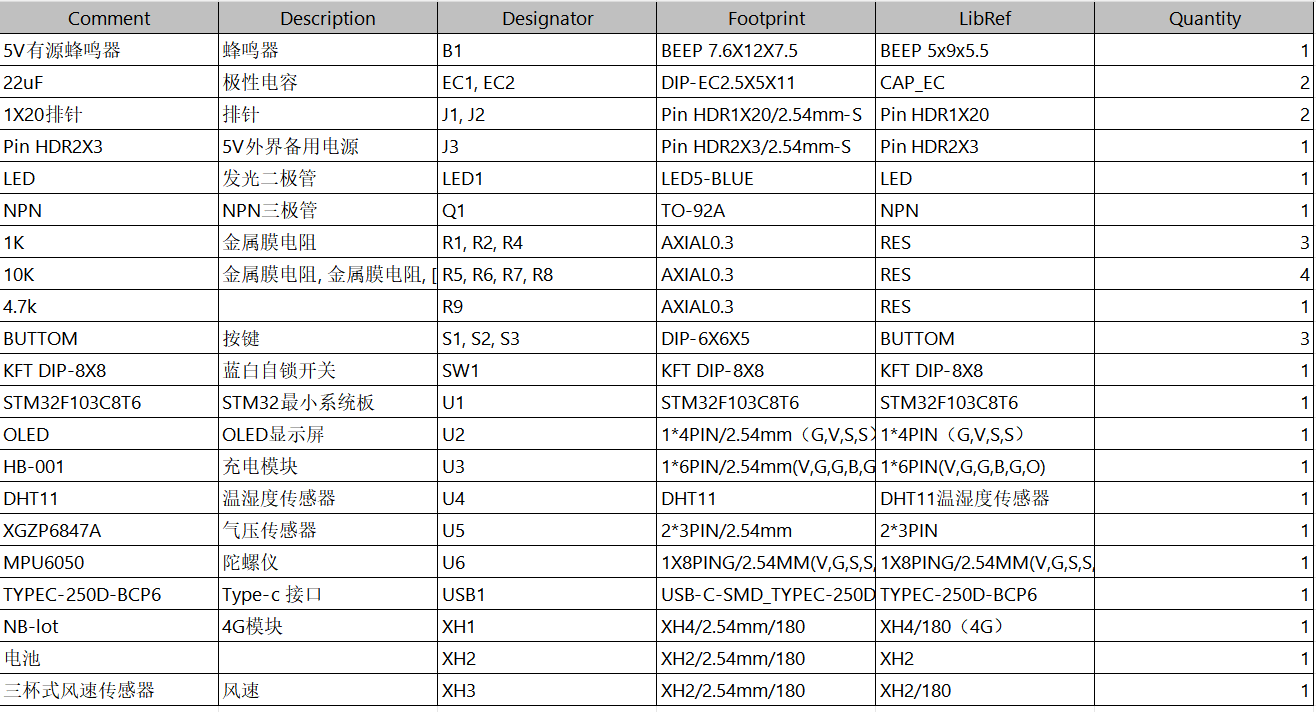

硬件清单：
