设计编号：T4522601M
编号：
T4522601M
设计简介：
本设计是基于STM32单片机的集热控制系统，主要实现以下功能：
1、通过太阳能电池板配合Type-C为系统提供双路供电。
2、通过温湿度传感器检测温湿度，超阈值时开启排气扇，恢复至合适范围后停止。
3、通过人体红外检测是否有人，有人自动开启排气扇，人员离开后关闭。
4、通过红外测温模块检测人体温度，超过阈值时蜂鸣器报警。
5、通过OLED12864和按键实现本地数据查看、阈值调整。
6、通过ESP8266连接云平台，手机APP可远程设置阈值.
电源： 5V
传感器：充放电模块（HB-001）、人体红外（D203S）、非接触温度传感器（MLX90614ESF）、温湿度传感器（DHT11）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇、蜂鸣器
人机交互：独立按键
通信模块：wifi模块（ESP8266-12F）
标签：STM32、OLED12864、HB-001、D203S、MLX90614ESF、DHT11、ESP8266-12F
题目扩展：基于物联网的智能卫生间环境监测与自动换气系统、多传感器融合的室内空气质量管理与远程控制系统、基于人体感知的节能型智能排风系统设计

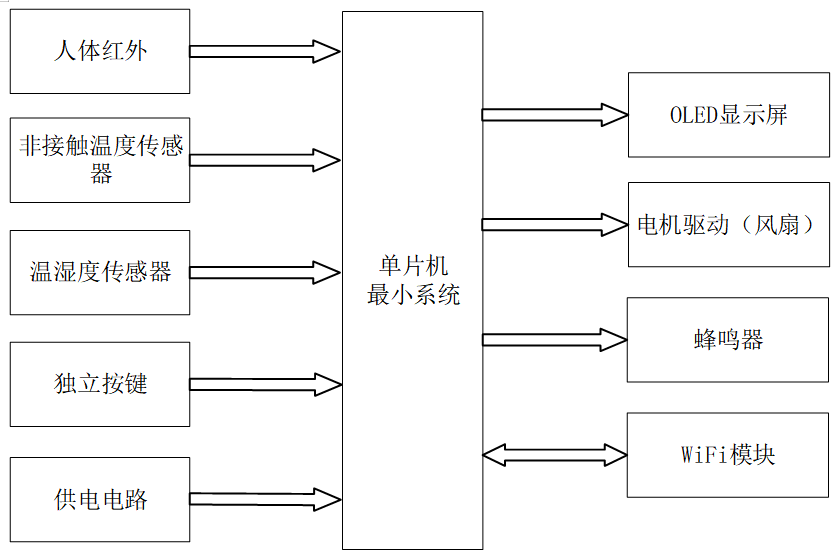

基于STM32单片机的集热控制系统
-
一、主控部分
核心：STM32 单片机
功能：获取输入部分数据，经过内部处理，控制输出部分二、输入部分
- 人体红外传感器模块（D203S）：用于检测区域内是否有人体活动
- 非接触温度传感器模块（MLX90614）：用于非接触式采集人体温度
- 温湿度传感器模块（DHT11）：用于实时采集环境温湿度数据
- 独立按键模块：用于界面切换、温湿度阈值调节、模式切换与风扇手动控制
- 供电电路：集成光伏发电储能供电与 Type-C 供电，为系统稳定供电
三、输出部分
- OLED 显示屏：用于显示实时温湿度、人体温度、人员状态、预警信息、运行模式及风扇工作状态
- 电机驱动模块（风扇）：用于温湿度超标或检测到人员时自动开启换热，延时关闭
- 蜂鸣器模块：用于人体体温超过 40℃ 时发出本地报警
- WiFi 模块（ESP8266-12F）：用于手机远程设置阈值、切换模式、手动控制风扇，并推送体温异常预警信息
