设计编号：T4522601M
实物视频演示：
实物视频演示：软件安装：

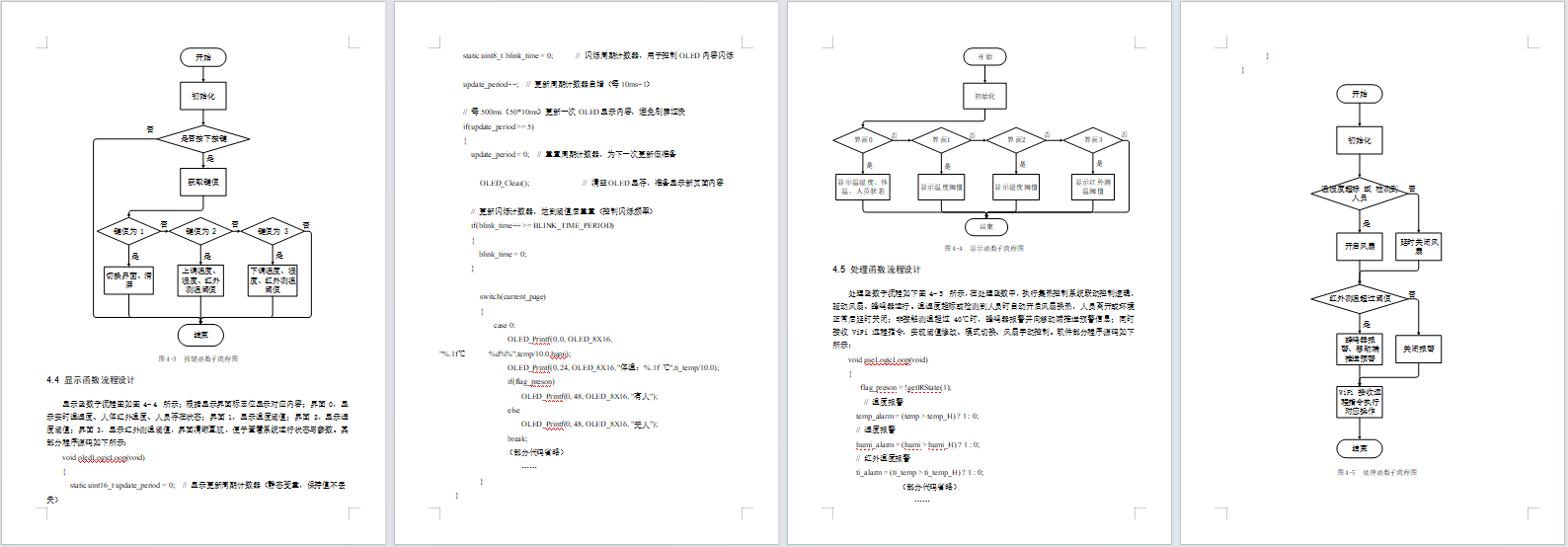

资料预览

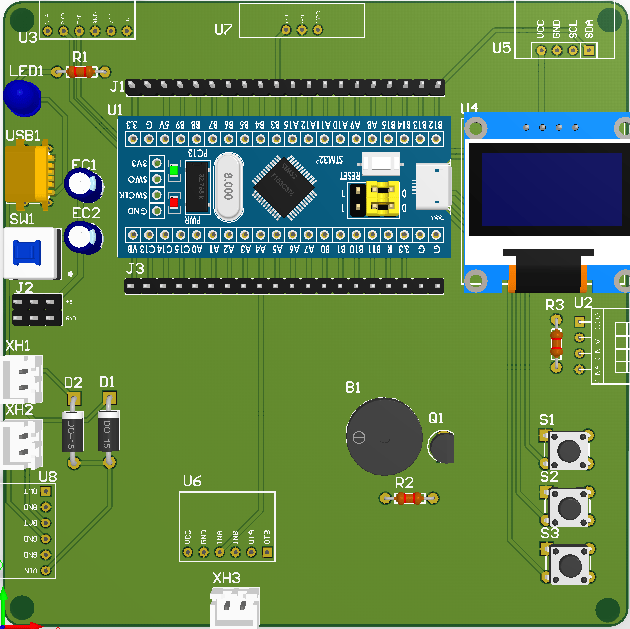

效果图：

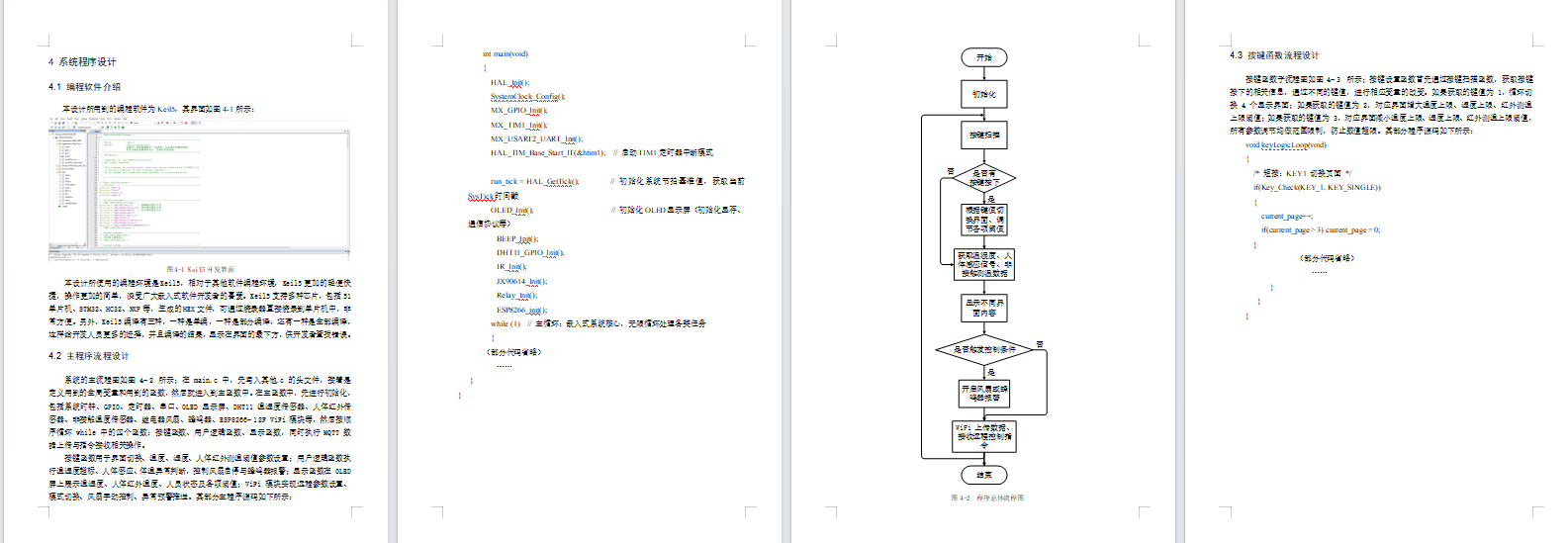

总体资料：

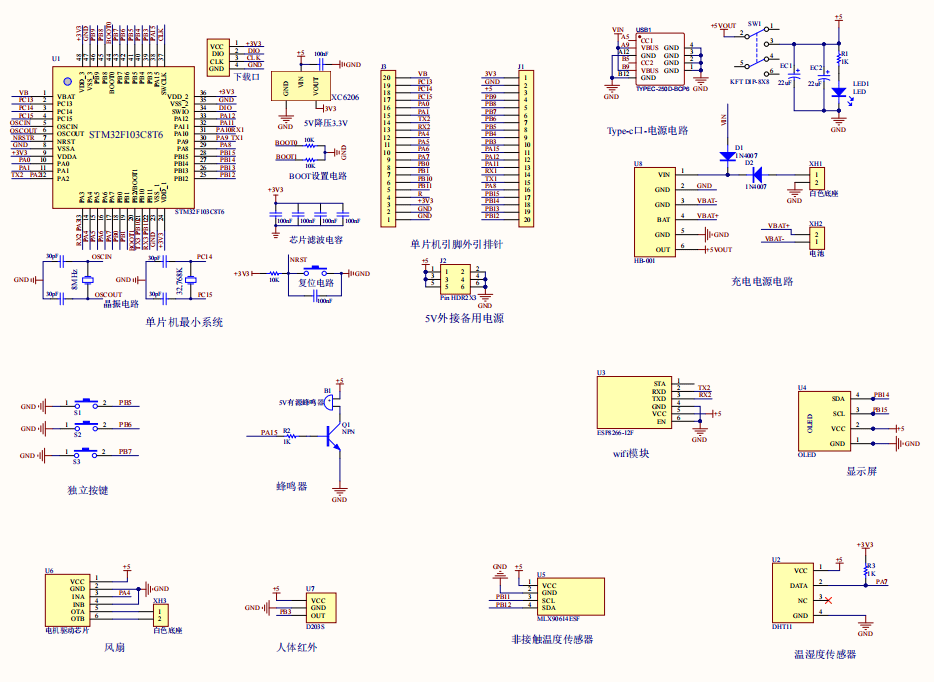

原理图：
软件设计流程：

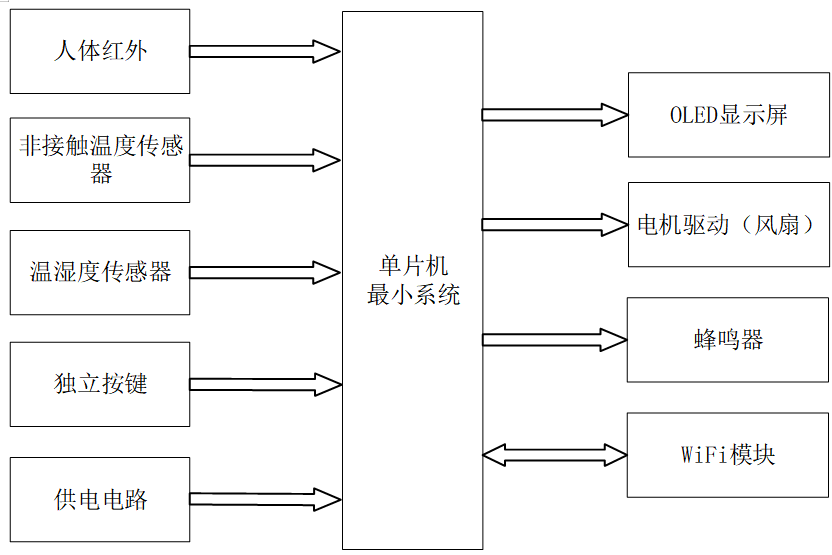

系统框图：
本设计以 STM32 单片机为核心控制器，加上其他的模块一起组成基于 STM32 的集热控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了 STM32 单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由五部分组成，第一部分是人体红外传感器（D203S），用于检测区域内是否有人体活动；第二部分是非接触温度传感器（MLX90614），用于非接触式采集人体温度；第三部分是温湿度传感器（DHT11），用于实时采集环境温湿度数据；第四部分是独立按键，用于界面切换、温湿度阈值调节、模式切换与风扇手动控制；第五部分是供电电路，集成光伏发电储能供电与 TypeC 供电，为系统稳定供电。
输出由四部分组成，第一部分是 OLED 显示屏，用于显示实时温湿度、人体温度、人员状态、预警信息、运行模式及风扇工作状态；第二部分是电机驱动（风扇），用于温湿度超标或检测到人员时自动开启换热，延时关闭；第三部分是蜂鸣器，用于人体体温超过 40℃时发出本地报警；第四部分是 WiFi 模块（ESP826612F），用于手机远程设置阈值、切换模式、手动控制风扇，并推送体温异常预警信息。

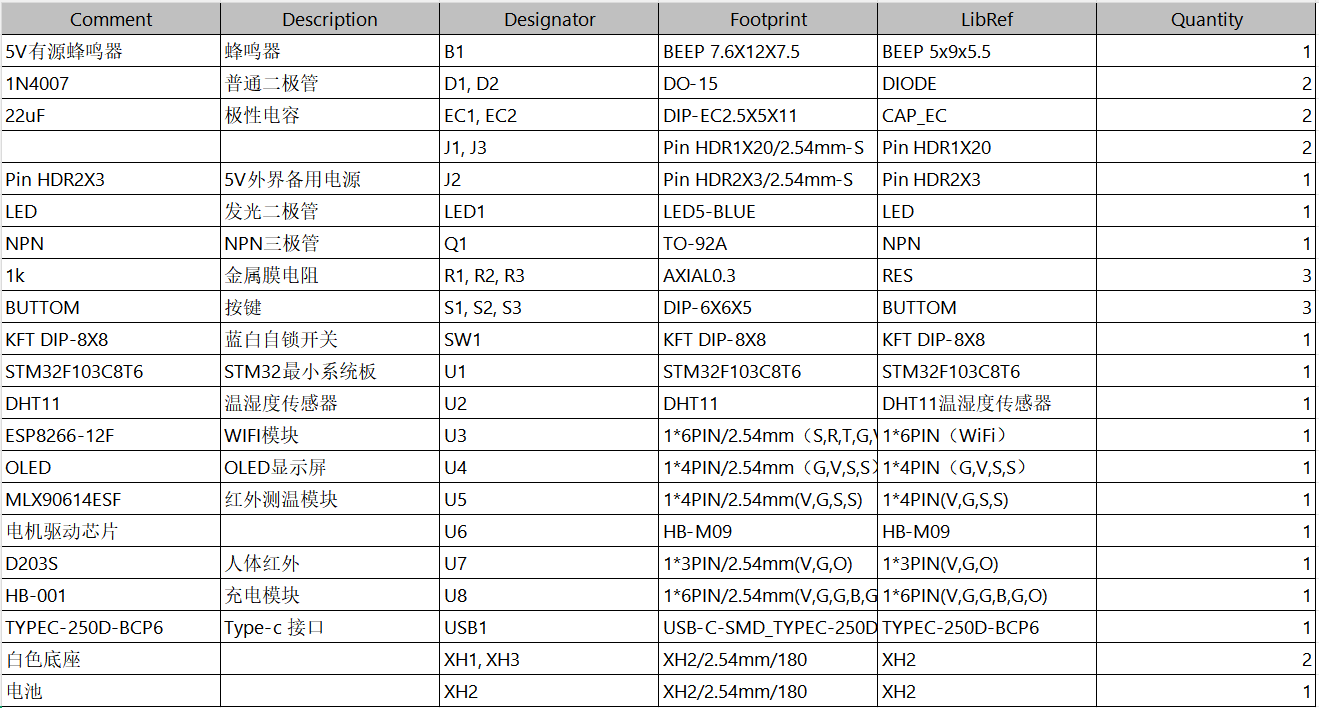

硬件清单：
